Башенный гусёк стрелы стрела (верхний) — HITACHI KH180-3

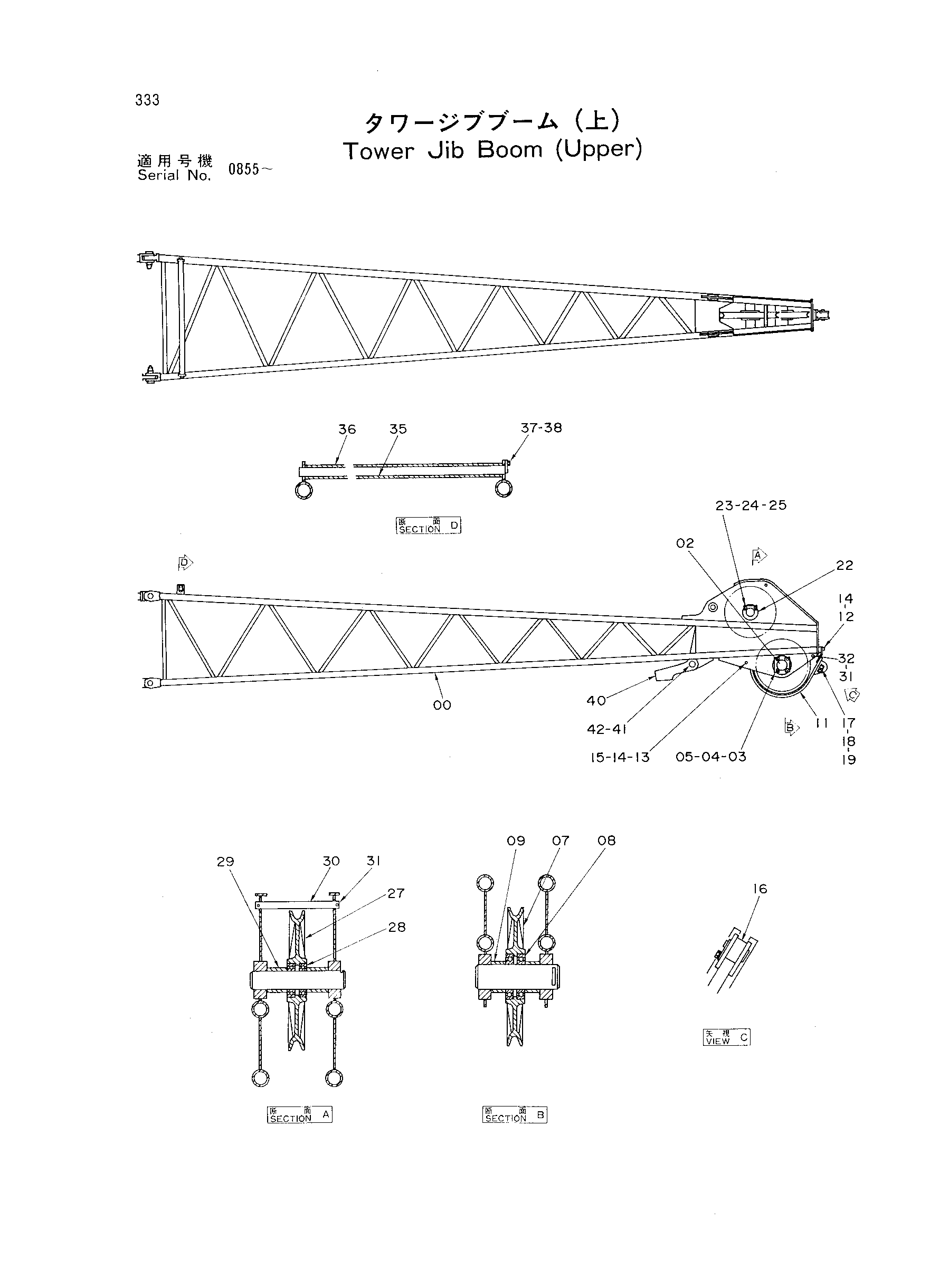

Заводская схема «Башенный гусёк стрелы стрела (верхний)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9055806 | Башенный гусёк стрелы верхний в сборе | 1 | |
| 00 | 5001597 | Гусёк стрелы верхний | 1 |
| 02 | 4160932 | Палец | 1 |
| 03 | X4247 | Стопорная пластина | 2 |
| 04 | J901630 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 07 | 3025749 | Канатный блок | 1 |
| 08 | 971655 | Шариковый подшипник | 2 |
| 09 | 4160933 | Проставка | 2 |
| 11 | 7014431 | Направляющая каната | 1 |
| 12 | J901630 | Болт | 2 |
| 13 | J901635 | Болт | 2 |
| 14 | A590916 | Пружинная шайба | 4 |
| 15 | J950016 | Гайка | 2 |
| 16 | 4046389 | Ролик | 1 |
| 17 | 9720511 | Палец | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | J901016 | Болт | 1 |
| 22 | 4160934 | Палец | 1 |
| 23 | X4246 | Стопорная пластина | 1 |
| 24 | J901225 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 27 | 3016414 | Канатный блок | 1 |
| 28 | 4014636 | Шариковый подшипник | 2 |
| 29 | 4160935 | Проставка | 2 |
| 30 | 4160937 | Палец | 1 |
| 31 | A765036 | Шплинт | 4 |
| 32 | 4183180 | Палец | 1 |
| 35 | 9720508 | Палец | 1 |
| 36 | 4160936 | Проставка | 1 |
| 37 | J901014 | Болт | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 40 | 3002037 | Разъём канат | 1 |
| 41 | 431983 | Палец | 1 |
| 42 | A768063 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
