Гидробак — HITACHI KH180-3

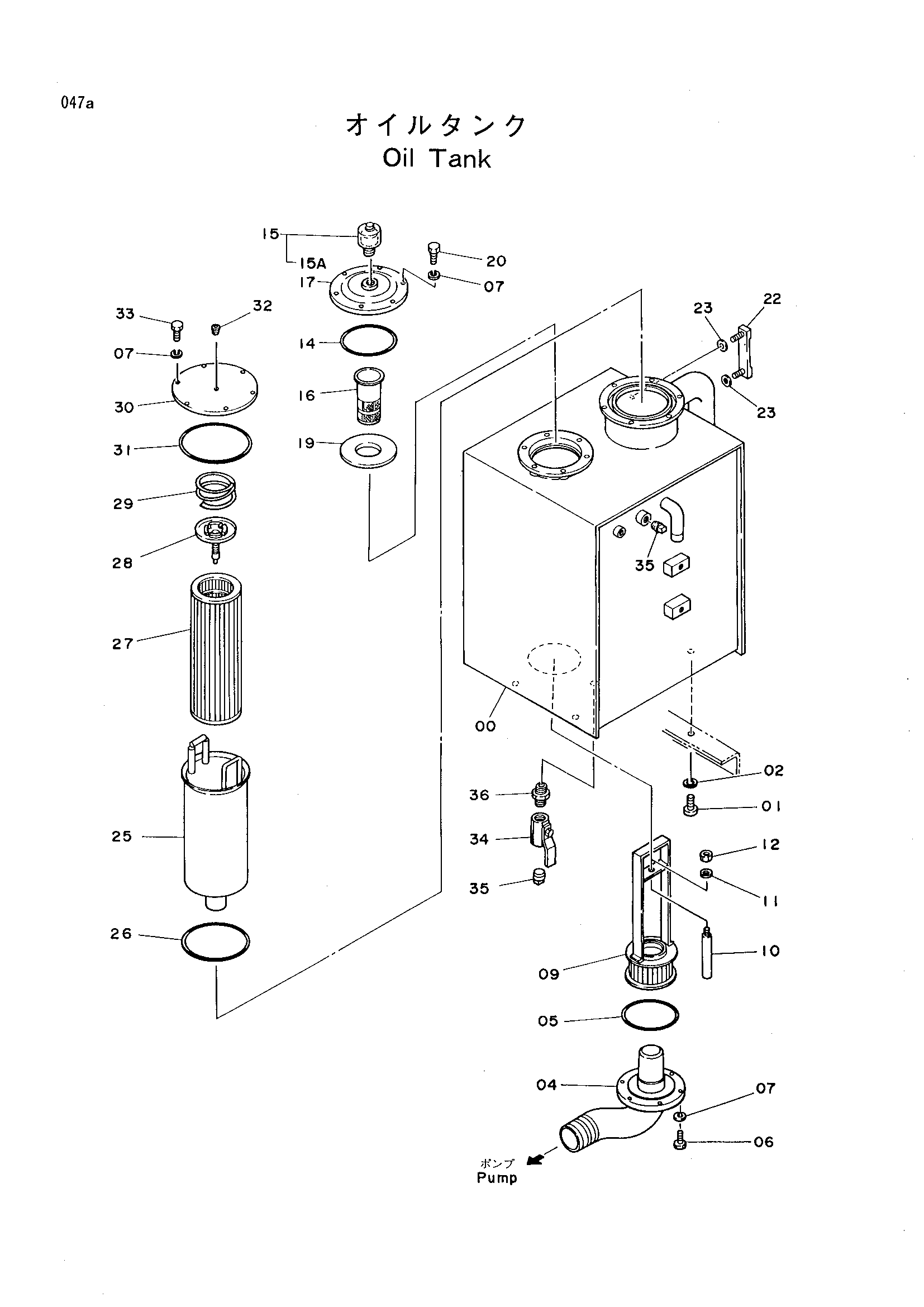

Заводская схема «Гидробак» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-01 | 6005830 | Гидробак | 1 |
| 00-02 | 6010507 | Гидробак | 1 |
| 01 | J901630 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 04 | 8026157 | Всасывающая трубка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 1 |
| 06 | J901035 | Болт | 6 |
| 07 | A590910 | Пружинная шайба | 18 |
| 09 | 4142926 | Всасывающий фильтр | 1 |
| 10 | 4155977 | Магнит | 1 |
| 11 | A590412 | Шайба | 1 |
| 12 | J950012 | Гайка | 1 |
| 14-01 | A810160 | Уплотнительное кольцо | 1 |
| 14-02 | A810165 | Уплотнительное кольцо | 1 |
| 15 | 4141320 | Сапун | 1 |
| 15A | 4167549 | Элемент | 1 |
| 16 | 4119304 | Сетчатый фильтр | 1 |
| 17 | 8028383 | Крышка | 1 |
| 19 | 4153749 | Пластина | 1 |
| 20 | M111020 | Болт | 6 |
| 22 | 8016441 | Указатель уровня | 1 |
| 23 | 449558 | Уплотнительная шайба | 4 |
| 25 | 7012647 | Корпус фильтр | 1 |
| 26 | A810200 | Уплотнительное кольцо | 1 |
| 27-01 | 4050731 | Фильтр | 1 |
| 27-02 | 4180416 | Фильтрующий элемент | 1 |
| 28 | 4050733 | Клапан | 1 |
| 29 | 4050732 | Пружина | 1 |
| 30-01 | 4137442 | Крышка | 1 |
| 30-02 | 4249029 | Крышка | 1 |
| 30-03 | 4251216 | Крышка | 1 |
| 31-01 | A810210 | Уплотнительное кольцо | 1 |
| 31-02 | A810230 | Уплотнительное кольцо | 1 |
| 32-01 | 94-2012 | Пробка | 1 |
| 32-02 | 94-2023 | Пробка | 1 |
| 33 | J901030 | Болт | 6 |
| 33 | J901025 | Болт | 6 |
| 34 | 94-4030 | Кран | 1 |
| 35 | 94-2026 | Пробка | 2 |
| 36 | 94-1705 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
