Нижний стрела (укороченный стрела) — HITACHI KH180-3

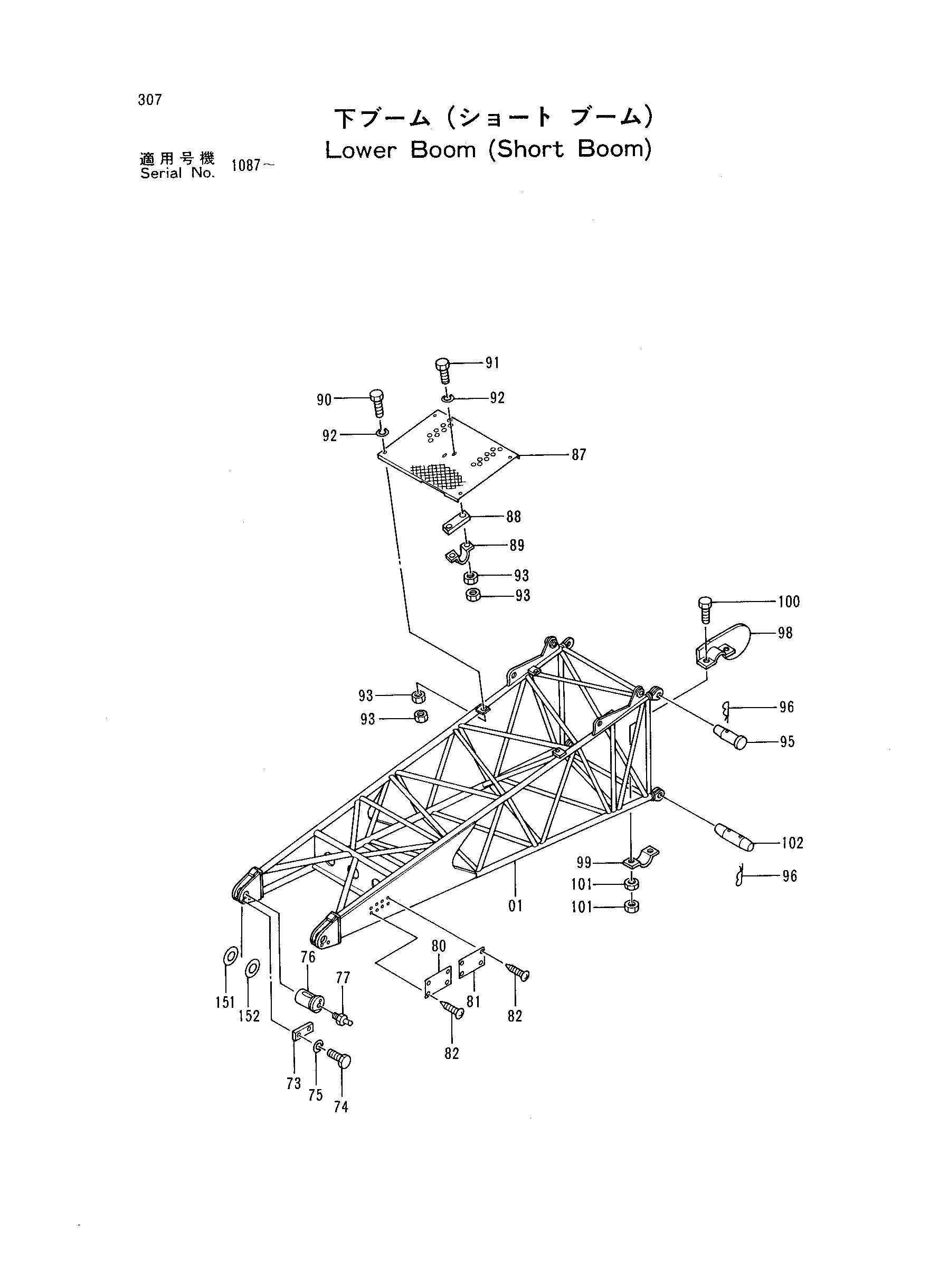

Заводская схема «Нижний стрела (укороченный стрела)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5002459 | Стрела нижний | 1 |
| 73 | X4248 | Стопорная пластина | 2 |
| 74 | J932035 | Болт | 4 |
| 75 | A590920 | Пружинная шайба | 4 |
| 76 | 3026573 | Палец | 2 |
| 77 | J75581 | Пресс-маслёнка | 2 |
| 80 | 457517 | Информационная табличка | 1 |
| 81 | 4053262 | Информационная табличка | 1 |
| 82 | M492564 | Приводной винт | 8 |
| 87 | 3046976 | Сиденье | 1 |
| 88 | 4103115 | Сиденье | 1 |
| 89 | 4103116 | Хомут трубки | 1 |
| 90 | J931645 | Болт | 4 |
| 91 | J931660 | Болт | 2 |
| 92 | A590116 | Плоская шайба | 6 |
| 93 | J951016 | Гайка | 12 |
| 95 | 4020735 | Палец | 2 |
| 96 | 3002554 | Стопорный палец | 6 |
| 98 | 9720039 | Ограничитель | 2 |
| 99 | 4157260 | Хомут трубки | 2 |
| 100 | J901030 | Болт | 4 |
| 101 | J950010 | Гайка | 8 |
| 102 | 4146682 | Палец | 2 |
| 151 | 4308721 | Регулировочная шайба 2.3 | 2 |
| 152 | 4308720 | Регулировочная шайба 1.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
