Аукс.джиб — HITACHI KH180-3

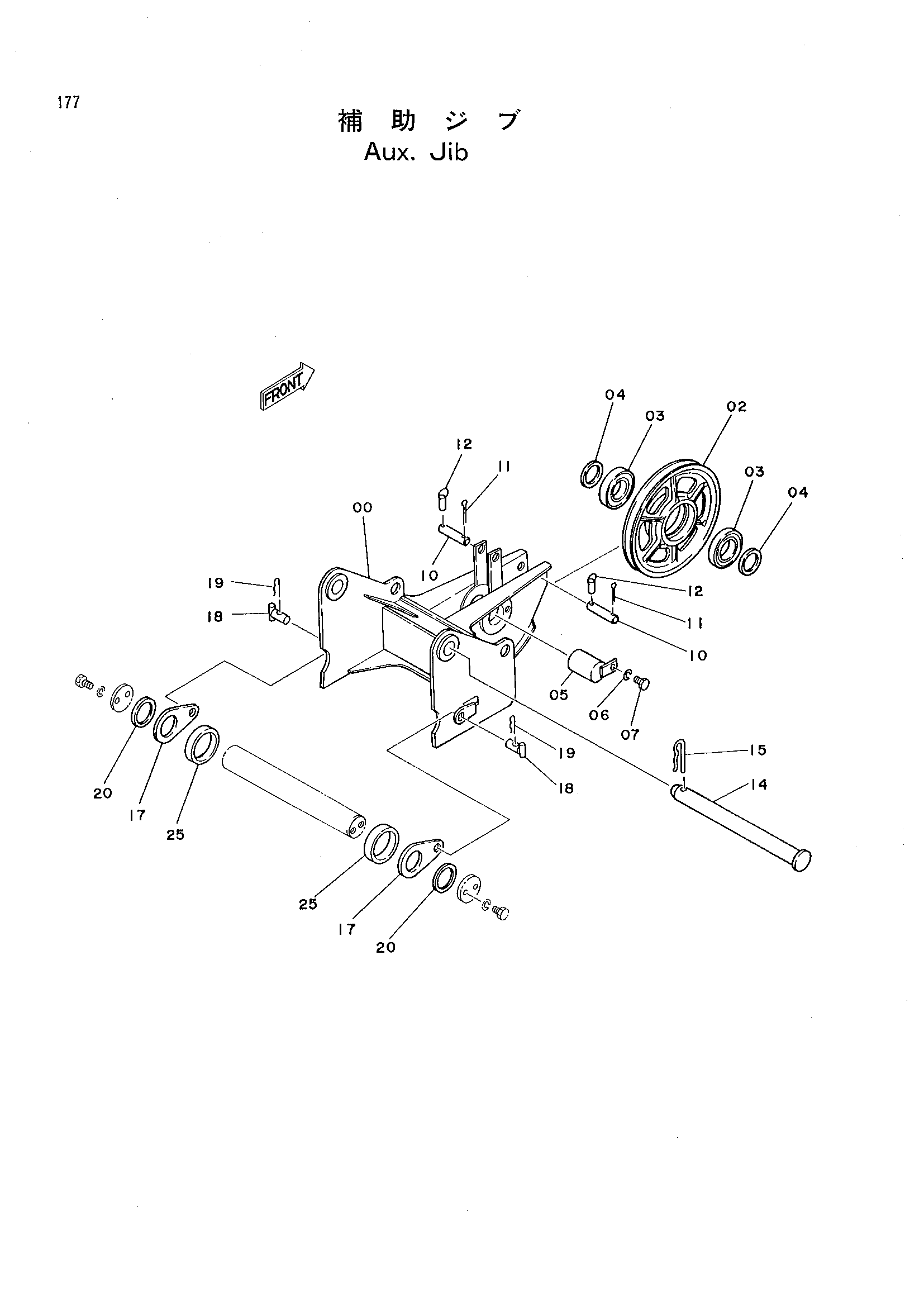

Заводская схема «Аукс.джиб» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009319 | Кронштейн канатный блок | 1 |
| 02 | 3020683 | Канатный блок | 1 |
| 03 | 971655 | Шариковый подшипник | 2 |
| 04 | 4071943 | Проставка | 2 |
| 05 | 9718153 | Палец | 1 |
| 06 | A590916 | Пружинная шайба | 1 |
| 07 | J901625 | Болт | 1 |
| 10 | 4120810 | Палец | 2 |
| 11 | A768045 | Шплинт | 2 |
| 12 | 4001834 | Палец | 2 |
| 14 | 4131848 | Палец | 1 |
| 15 | 4043750 | Палец блокировка | 1 |
| 17 | 4224173 | Тяга | 2 |
| 18 | 9715956 | Палец | 2 |
| 19 | 487041 | Стопорный палец | 2 |
| 20 | 4224174 | Проставка | 2 |
| 25 | 4224172 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
