Гусеничная рама — HITACHI KH180-3

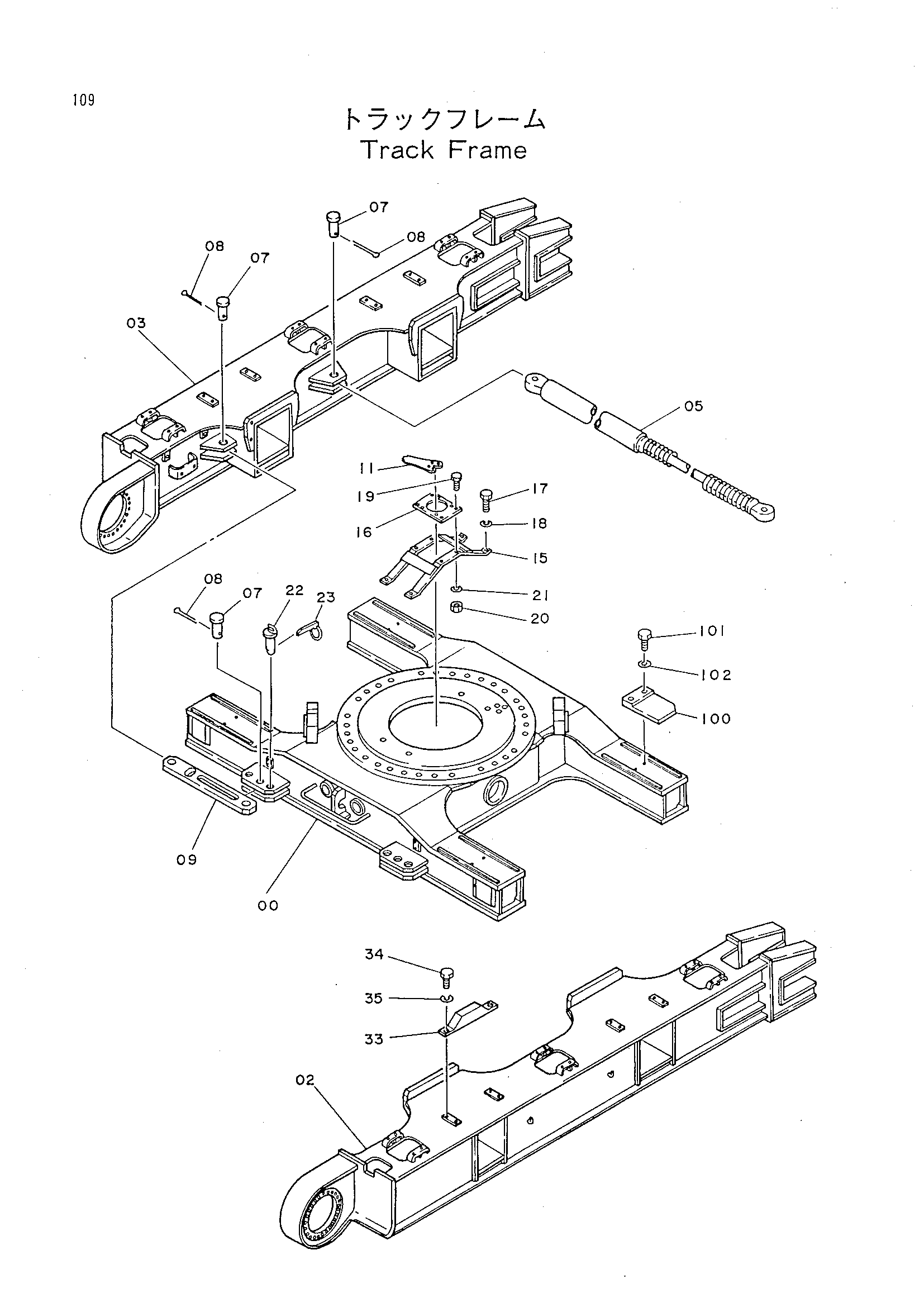

Заводская схема «Гусеничная рама» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6007318 | Гусеничная рама | 1 |
| 02 | 5001734 | Рама боковой (правый) | 1 |
| 03 | 5001733 | Рама боковой (левый) | 1 |
| 05 | 4175488 | Гидроцилиндр | 1 |
| 07 | 4176635 | Палец | 10 |
| 08 | A766071 | Шплинт | 10 |
| 09 | 4176752 | Тяга | 4 |
| 11 | 4148081 | Опора | 1 |
| 15 | 8028285 | Кронштейн | 1 |
| 16 | 4153256 | Кронштейн | 1 |
| 17 | J901235 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | J901235 | Болт | 4 |
| 20 | J950012 | Гайка | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | 9723278 | Палец | 4 |
| 23 | 947447 | Палец кольцо | 4 |
| 33 | 4155796 | Направляющая башмак | 8 |
| 34 | J931645 | Болт | 16 |
| 35 | A590916 | Пружинная шайба | 16 |
| 100 | 8033169 | Ограничитель | 4 |
| 101 | 4169515 | Болт | 8 |
| 102 | 4018545 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
