Башенный остановка — HITACHI KH180-3

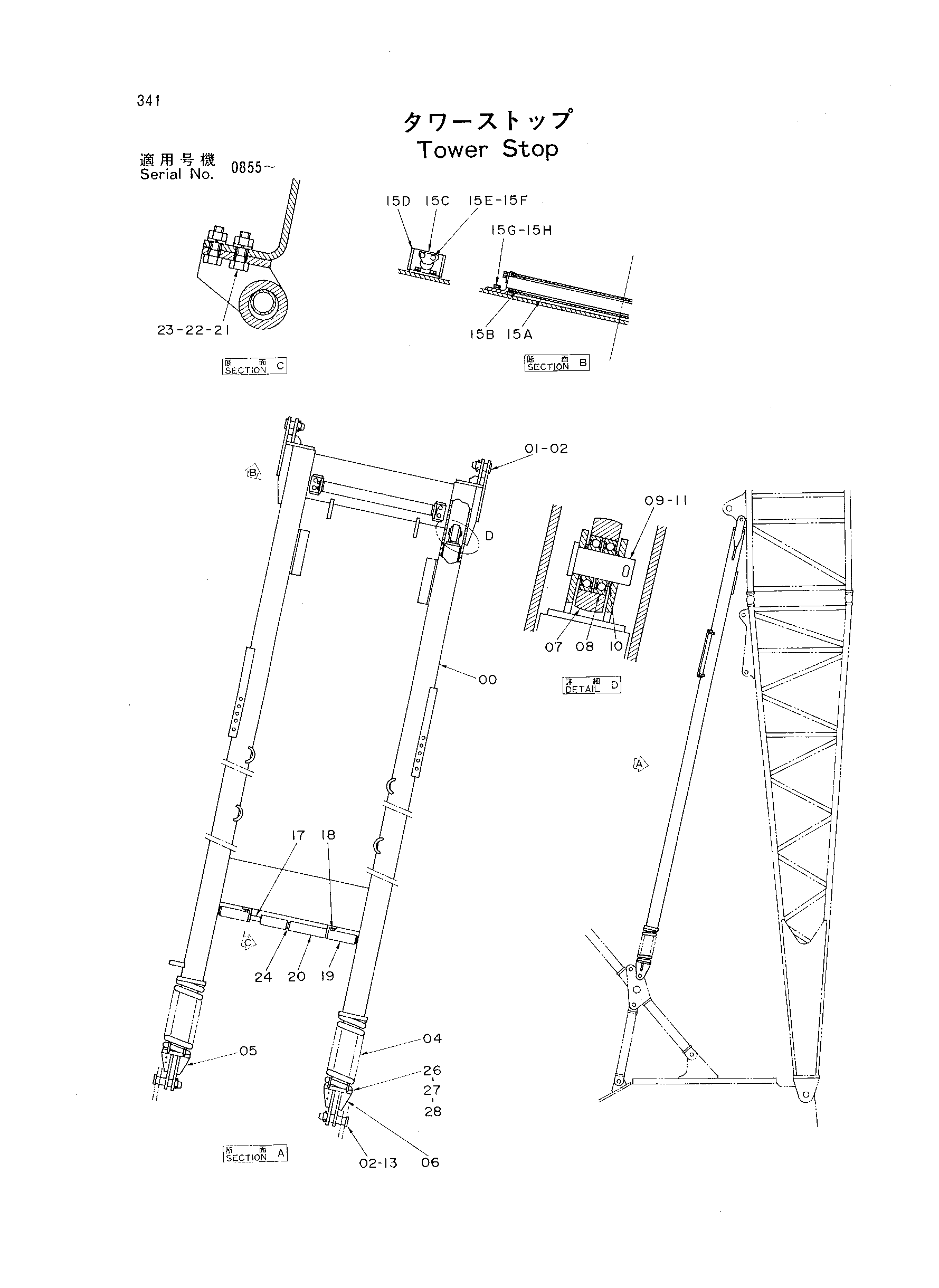

Заводская схема «Башенный остановка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074073 | Башенный остановка в сборе | 1 | |
| 00 | 6006486 | Опора наружный | 1 |
| 01 | 4177074 | Палец | 2 |
| 02 | A761080 | Шплинт | 4 |
| 04 | 4031092 | Пружина | 2 |
| 05 | 7016412 | Опора внутренний | 1 |
| 06 | 7016766 | Опора внутренний | 1 |
| 07 | 4183181 | Ролик | 2 |
| 08 | 971195 | Шариковый подшипник | 4 |
| 09 | 4173900 | Палец | 2 |
| 10 | 4173901 | Проставка | 4 |
| 11 | A768056 | Шплинт | 2 |
| 13 | 4162247 | Палец | 2 |
| 15A- | 9056548 | Направляющая каток в сборе | 1 |
| 15A | 4163260 | Ролик | 1 |
| 15B | 4142688 | Втулка | 2 |
| 15C | 9720896 | Палец | 1 |
| 15D | 8030338 | Кронштейн | 2 |
| 15E | J900816 | Болт | 2 |
| 15F | A590908 | Пружинная шайба | 2 |
| 15G | J901225 | Болт | 4 |
| 15H | A590912 | Пружинная шайба | 4 |
| 17 | 8033689 | Мост | 1 |
| 18 | 4179356 | Кронштейн | 1 |
| 19 | 4179357 | Ролик | 2 |
| 20 | 4179358 | Ролик | 2 |
| 21 | J901240 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | J950012 | Гайка | 4 |
| 24 | A590136 | Плоская шайба | 3 |
| 26 | 4091873 | Регулировочная шайба | 12 |
| 27 | 4171627 | Проставка разрезной | 4 |
| 28 | 4171626 | Проставка разрезной | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
