Грейфер ковш 1.0 — HITACHI KH180-3

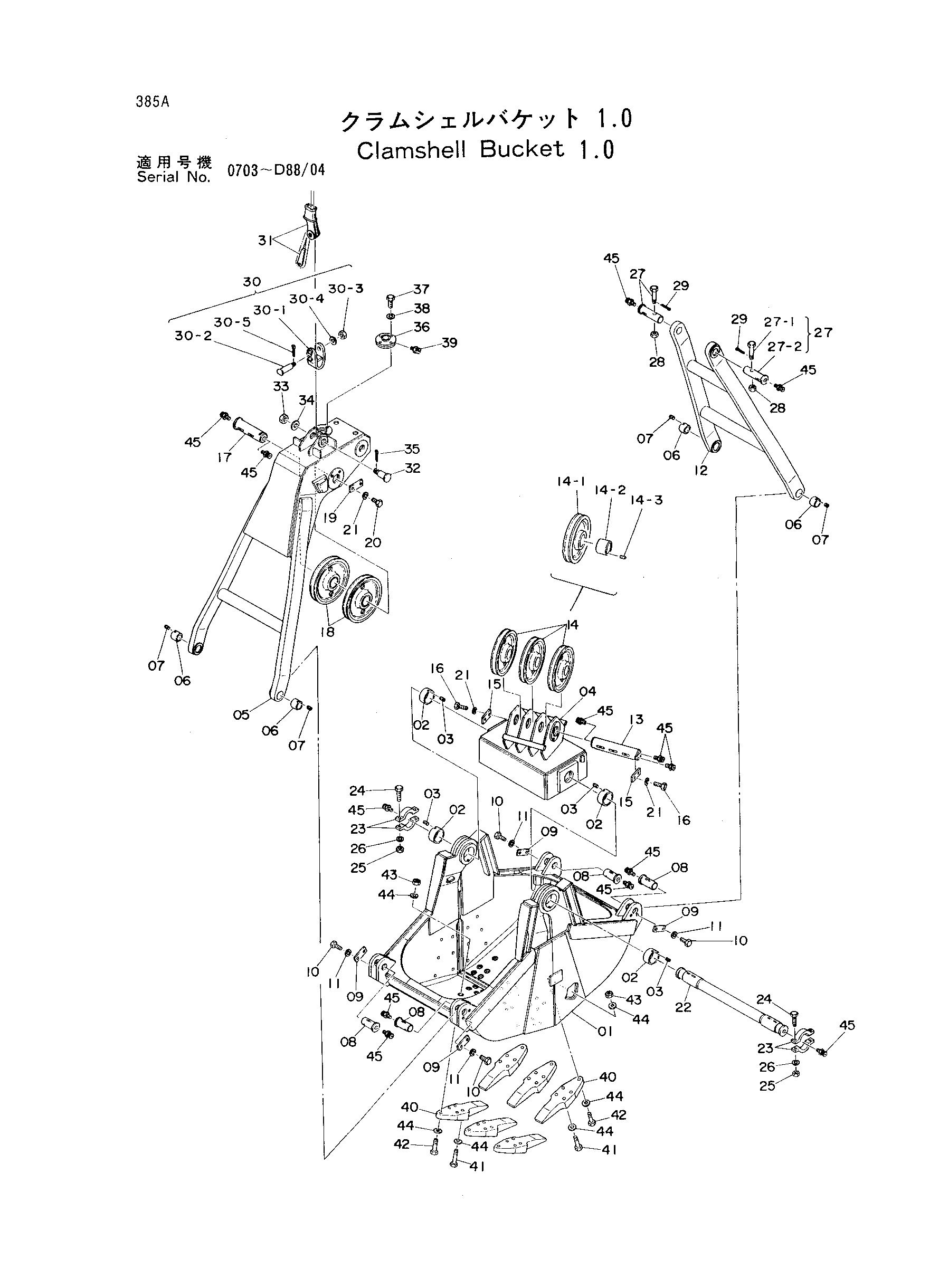

Заводская схема «Грейфер ковш 1.0» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9026217	Грейфер ковш 1.0	1
01	4024750	Схелл	1
02	4024752	Втулка	4
03	M450408	Винт	8
04	4024751	Рама нижний	1
05	4024753	Рама верхний	1
06	4024754	Втулка	4
07	M450408	Винт	8
08	4024755	Мост нижний шток	4
09	4024756	Локкер пластина	4
10	M201228	Болт	8
11	A590912	Пружинная шайба	8
12	4024757	Шток	1
13	4024758	Мост нижний канатный блок	1
14	4024759	Канатный блок в сборе	3
14-1	4037439	Канатный блок	3
14-2	4037438	Втулка	3
14-3	M450406	Винт	16
15	4024760	Локкер пластина	2
16	M201632	Болт	4
17	4024761	Мост верхний канатный блок	1
18	4024759	Канатный блок в сборе	2
19	4024760	Локкер пластина	1
20	M201632	Болт	2
21	A590916	Пружинная шайба	6
22	4024762	Мост центральный	1
23	4024763	Коллер разрезной	2
24	M201263	Болт	4
25	M561210	Гайка	4
26	A590912	Пружинная шайба	4
27	4024764	Мост верхний шток в сборе	2
27-1	4037430	Болт	2
27-2	4037429	Палец	2
28	4024077	Гайка	2
29	J420480	Шплинт	2
30	4024765	Крюк в сборе	1
30-1	4037433	Соединение	1
30-2	4037434	Палец	1
30-3	4037435	Гайка	1
30-4	4037436	Шайба	1
30-5	4037437	Шплинт	1
31	4024766	Канат разъём в сборе	1
32	4024767	Палец	1
33	4004175	Гайка	1
34	4024104	Плоская шайба	1
35	A768000	Шплинт	1
36	4024768	Канат направляющая в сборе	1
37	M201656	Болт	4
38	A590916	Пружинная шайба	4
39	J75481	Штуцер	1
40	4024769	Зуб	6
41	4024079	Болт	12
42	4024078	Болт	18
43	4024077	Гайка	30
44	4024076	Плоская шайба	60
45	J75482	Штуцер	13

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
