Центральный коллектор — HITACHI KH180-3

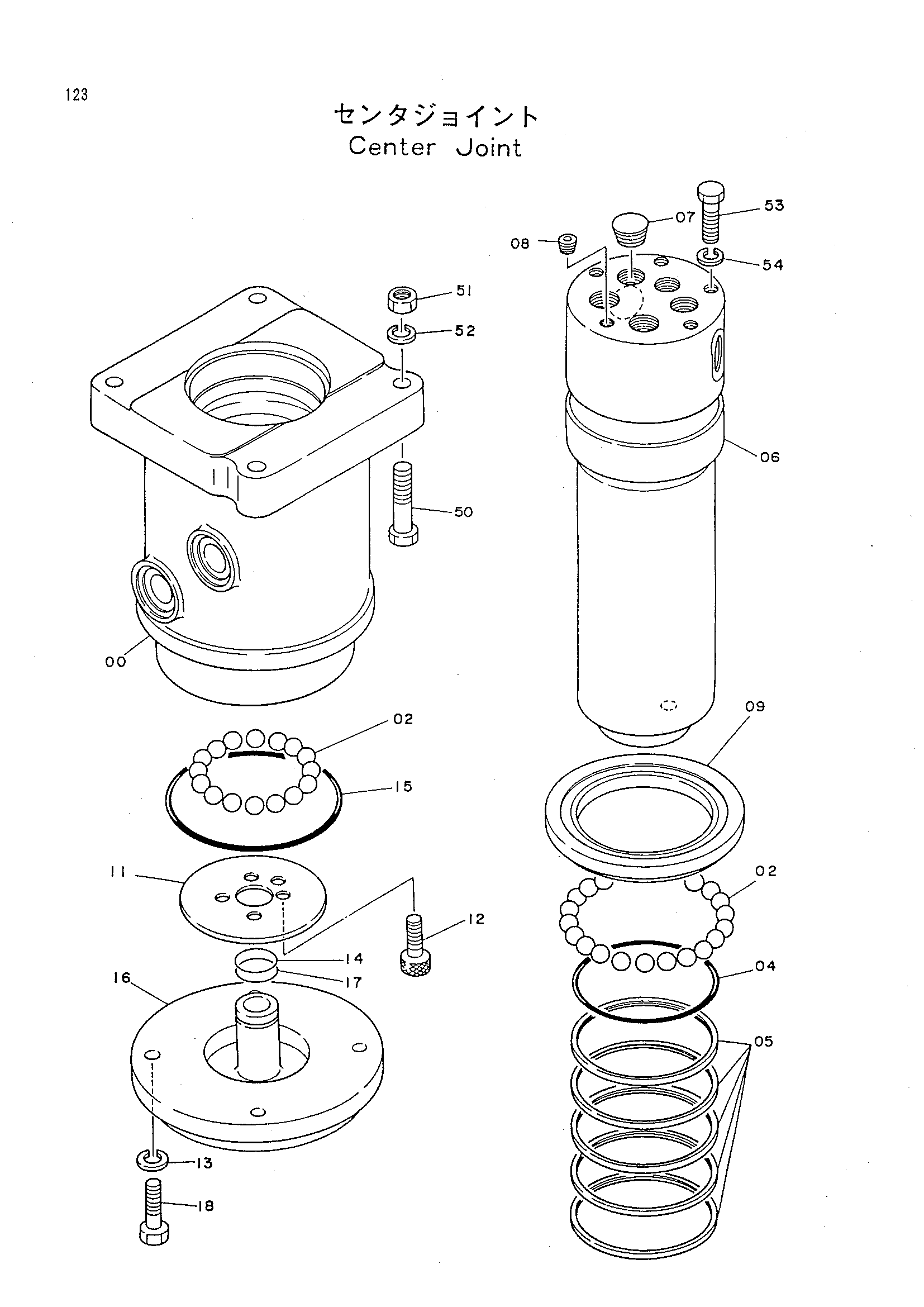

Заводская схема «Центральный коллектор» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1009186 | Корпус | 1 |
| 00-18 | 9062119 | Центральный коллектор | 1 |
| 02 | 972658 | Шарик | 38 |
| 04 | 4058971 | Уплотнительное кольцо | 1 |
| 05 | 4165697 | Уплотнение | 5 |
| 06 | 1009187 | Шпиндель | 1 |
| 07 | 94-2014 | Пробка | 2 |
| 08 | 94-2011 | Пробка | 2 |
| 09 | 4052233 | Пластина | 1 |
| 11 | 4152756 | Упорная пластина | 1 |
| 12 | M341220 | Болт с внутренним шестигранником | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | A813018 | Уплотнительное кольцо | 1 |
| 15 | A812125 | Уплотнительное кольцо | 1 |
| 16 | 3032800 | Крышка | 1 |
| 17 | 4033725 | Опорное кольцо | 1 |
| 18 | J901235 | Болт | 4 |
| 50 | J901235 | Болт | 4 |
| 51 | J950012 | Гайка | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
| 53 | J901225 | Болт | 4 |
| 54 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
