Стрела ограничитель подъёма предотвращение устройство (датчик) — HITACHI KH180-3

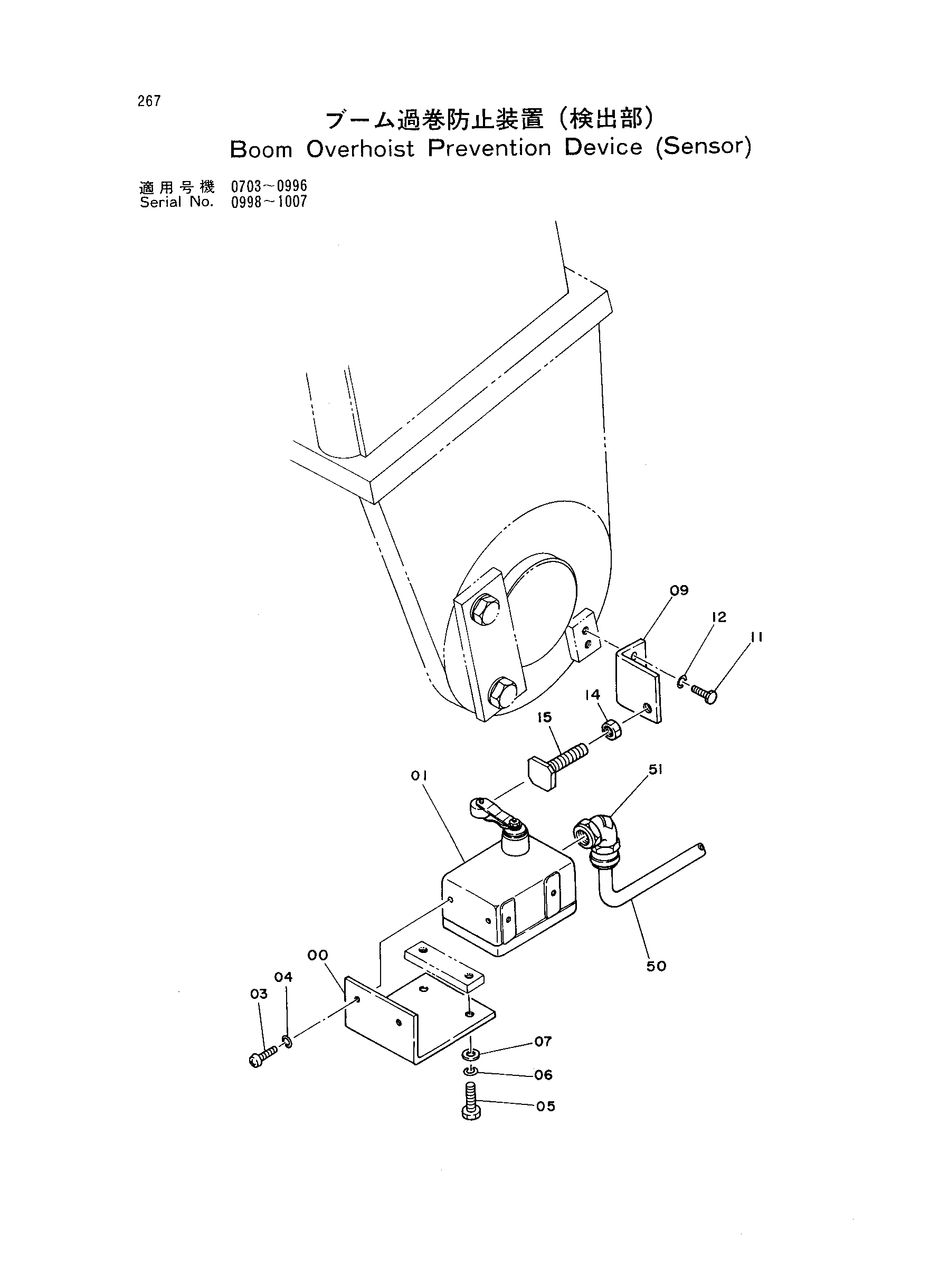

Заводская схема «Стрела ограничитель подъёма предотвращение устройство (датчик)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9049100 | Стрела ограничитель | 1 |
| 00 | 4147465 | Кронштейн | 1 |
| 01 | 951614 | Выключатель микро | 1 |
| 03 | M430513 | Винт | 2 |
| 04 | A590905 | Пружинная шайба | 2 |
| 05 | J901020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Шайба | 2 |
| 09 | 4147466 | Кронштейн | 1 |
| 11 | J900612 | Болт | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 14 | J950010 | Гайка | 1 |
| 15 | 9717872 | Ответная планка | 1 |
| 50 | 4156292 | Жгут проводов | 1 |
| 51 | 4012936 | Уплотнение разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
