Гусеничная рама — HITACHI KH180-3

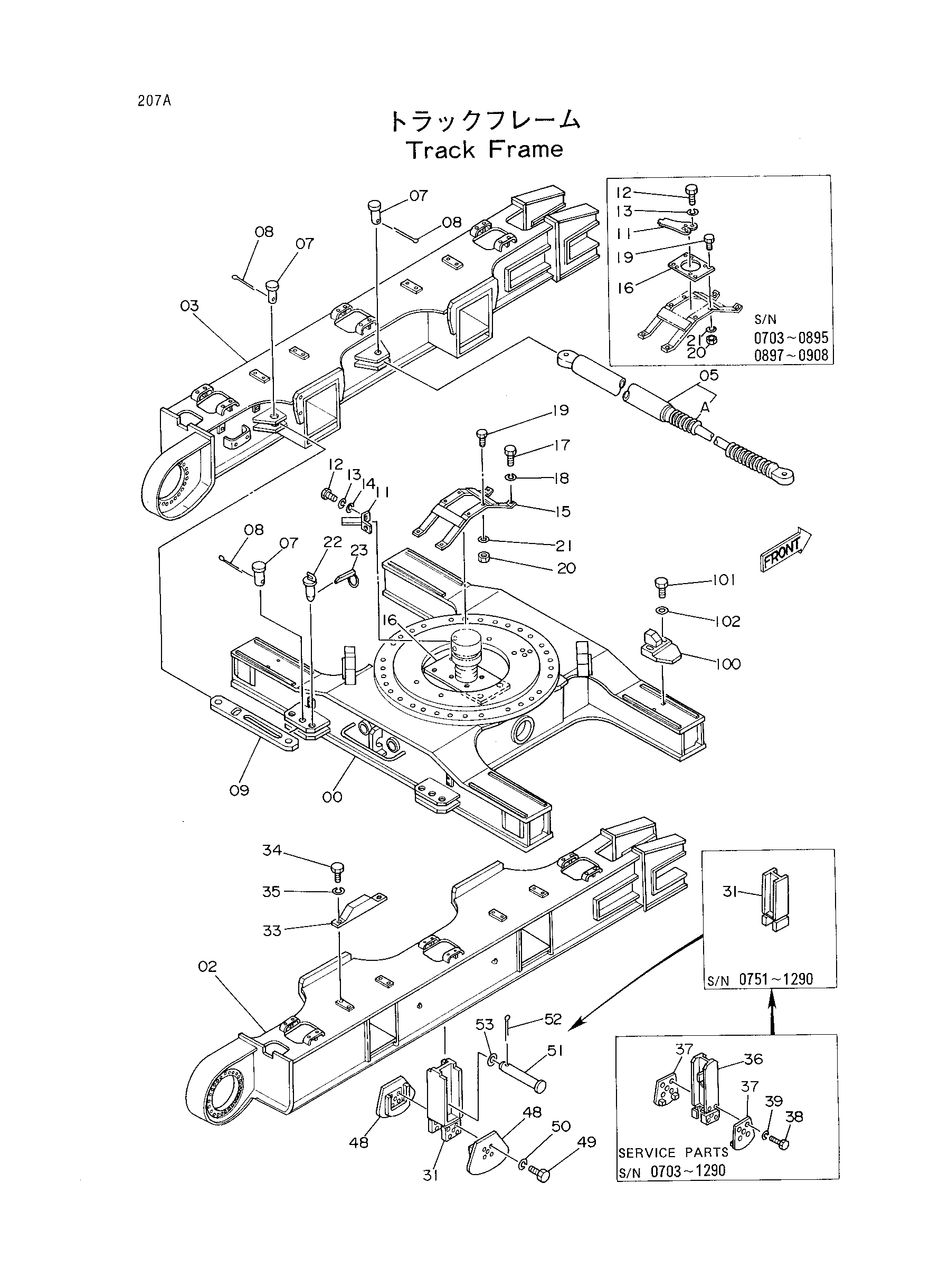

Заводская схема «Гусеничная рама» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6006291	Гусеничная рама	1
02	5001543	Рама боковой (правый)	1
03	5001544	Рама боковой (левый)	1
05	4149693	Гидроцилиндр. масляный	1
05A	4175276	Боот (с лента)	1
07	4155792	Палец	10
08	A766071	Шплинт	10
09	4155399	Тяга	4
11	4148081	Опора	1
11	4148081	Опора	1
11	8033211	Ограничитель	1
11	8033211	Ограничитель	1
12	J901225	Болт	4
12	J901225	Болт	4
12	J901435	Болт	2
12	J901435	Болт	2
13	A590912	Пружинная шайба	4
13	A590912	Пружинная шайба	4
13	A590914	Пружинная шайба	2
13	A590914	Пружинная шайба	2
14	4114404	Шайба	2
14	4114404	Шайба	2
15	8028285	Кронштейн	1
16	4153256	Кронштейн	1
16	4153256	Кронштейн	1
16	4203885	Пластина	1
16	4203885	Пластина	1
17	J901235	Болт	4
18	A590912	Пружинная шайба	4
19	J901235	Болт	4
20	J950012	Гайка	4
21	A590912	Пружинная шайба	4
22	9717320	Палец	4
23	947447	Палец кольцо	4
31	8028644 замена: 8031974	Блок	2
31	8028644 замена: 9728379	Блок	2
31	8028644 замена: M211640	Блок	2
31	8028644 замена: A590916	Блок	2
31	8033234 замена: 8039488	Блок	2
31	8033234 замена: 9728389	Блок	2
31	8033234 замена: M211640	Блок	2
31	8033234 замена: A590916	Блок	2
31	8051942 замена: 8065242	Блок	2
31	8065242	Блок	2
33	4155796	Направляющая башмак	8
34	J931645	Болт	16
35	A590916	Пружинная шайба	16
36	8031974	Блок	2
36	8039488	Блок	2
37	9728379	Кронштейн	4
37	9728389	Кронштейн	4
38	M211640	Болт	20
39	A590916	Пружинная шайба	20
48	9737724	Кронштейн	4
49	J901655	Болт	20
50	A590916	Пружинная шайба	20
51	4282874	Палец	2
52	A768063	Шплинт	2
53	A590142	Плоская шайба	2
100	8027877	Ограничитель	4
101	4169515	Болт	8
102	4018545	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
