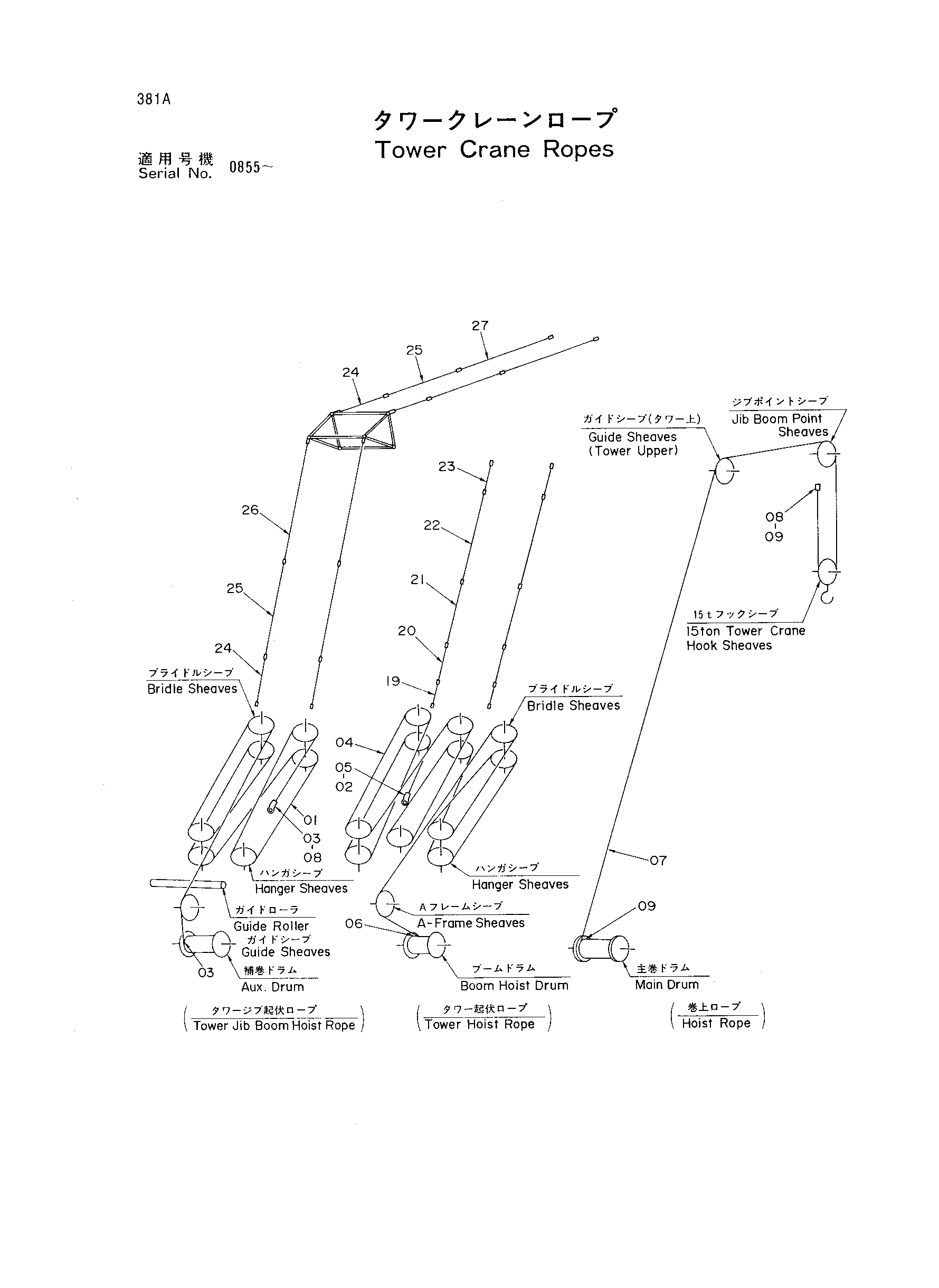

Башенный кран ропес — HITACHI KH180-3

Заводская схема «Башенный кран ропес» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4194827	Канат провод	1
02	449710	Ведге	1
03	4026075	Ведге	1
04	4189331	Канат провод	1
05	94-2905	Зажим провод	1
06	4155445	Ведге	1
07	4211411	Канат провод	1
08	94-2907	Зажим канат	2
09	4026075	Ведге	2
19	9076514	Канат подвесной 1.5M в сборе	2
19-1	8023356	Канат подвесной	1
19-2	431756	Палец	1
19-3	A761080	Шплинт	1
20	9054415	Канат подвесной 3M в сборе	2
20-1	8020985	Канат подвесной	1
20-2	431756	Палец	1
20-3	A761080	Шплинт	1
21	9054416	Канат подвесной 6M в сборе	6
21-1	8020986	Канат подвесной	1
21-2	431756	Палец	1
21-3	A761080	Шплинт	1
22	9054417	Канат подвесной 9M в сборе	2
22-1	8020987	Канат подвесной	1
22-2	431756	Палец	1
22-3	A761080	Шплинт	1
23	9076515	Канат подвесной 2.5M в сборе	2
23-1	8034830	Канат подвесной	1
23-2	431756	Палец	1
23-3	A761080	Шплинт	1
24	9076517	Канат подвесной 3M в сборе	6
24-1	8030392	Канат подвесной	1
24-2	432992	Мост	1
24-3	A761063	Шплинт	1
25	9076518	Канат подвесной 6M в сборе	10
25-1	8030392	Канат подвесной	1
25-2	432992	Мост	1
25-3	A761063	Шплинт	1
26	9076519	Канат подвесной 9.5M в сборе	2
26-1	8034831	Канат подвесной	1
26-2	432992	Мост	1
26-3	A761063	Шплинт	1
27	9076516	Канат подвесной10.2M в сборе	2
27-1	8030394	Канат подвесной	1
27-2	432992	Мост	2
27-3	A761063	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
