Насос трубопроводы — HITACHI KH180-3

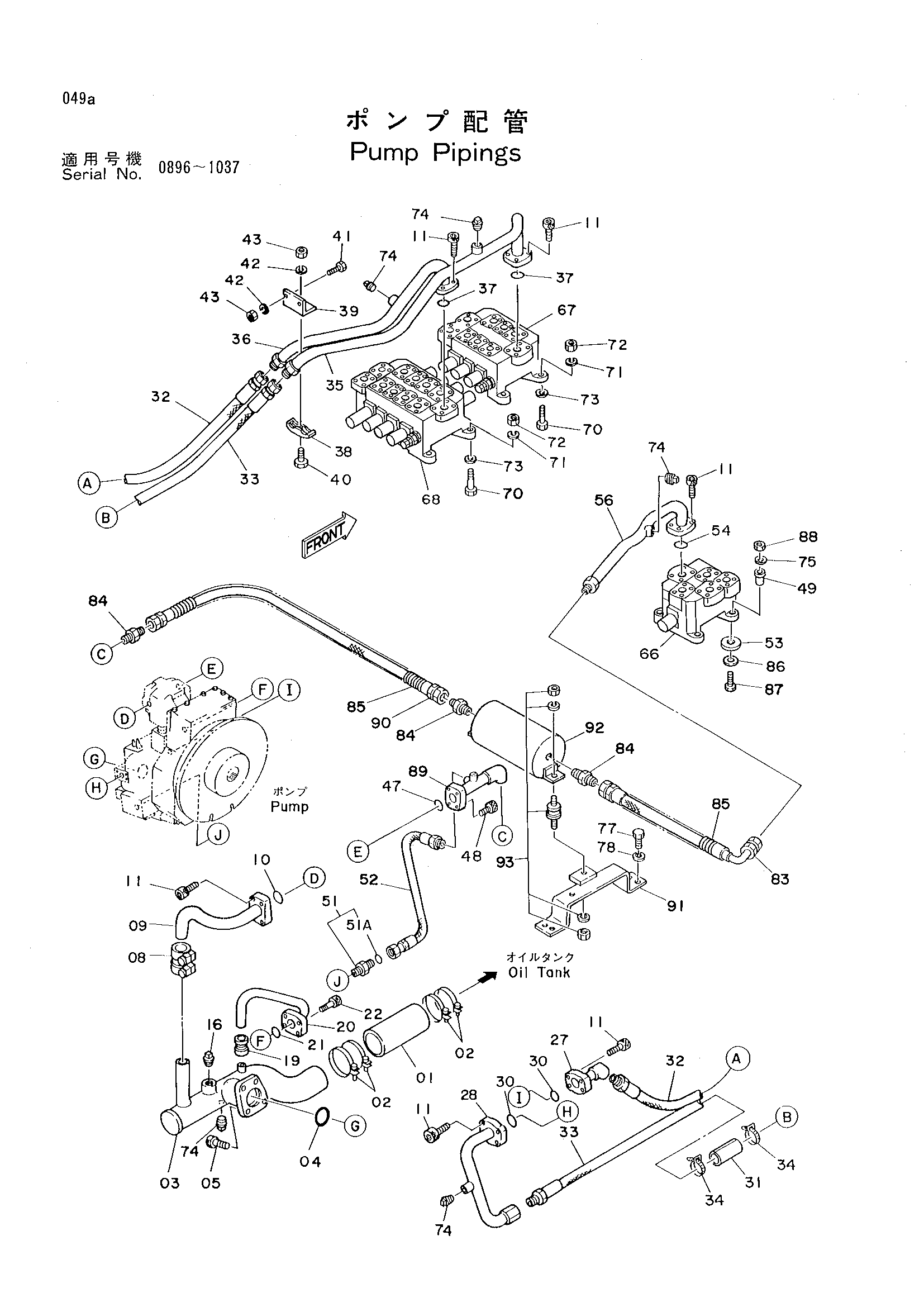

Заводская схема «Насос трубопроводы» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4120315	Резиновый шланг	1
02	4507397	Зажим	4
03	7012673	Трубка	1
04	A811115	Уплотнительное кольцо	1
05	M341640	Болт с внутренним шестигранником	4
08	4067834	Муфта	1
09-01	9717757	Трубка	1
09-02	9732727	Трубка	1
10	A811050	Уплотнительное кольцо	1
11	M341236	Болт с внутренним шестигранником	24
16	94-2026	Пробка	1
19	4073889	Муфта	1
20	8026214	Трубка	1
21	A811030	Уплотнительное кольцо	1
22	M341036	Болт с внутренним шестигранником	4
27	9719941	Трубка	1
28	9719942	Трубка	1
30	966993	Уплотнительное кольцо	2
31	4172659	Защитный кожух	1
32	4131844	Шланг	1
33	4055338	Резиновый шланг	1
34	4055312	Зажим	2
35	8029028	Трубка	1
36	8029025	Трубка	1
37	A811040	Уплотнительное кольцо	2
38	4053599	Хомут трубки	1
39	4143134	Кронштейн	1
40	J901265	Болт	1
41	J901230	Болт	2
42	A590912	Пружинная шайба	3
43	J950012	Гайка	3
47	A811035	Уплотнительное кольцо	1
48	M341036	Болт с внутренним шестигранником	4
49	4172242	Резиновая втулка	3
51	4042030	Адаптер	1
51A	957366	Уплотнительное кольцо	1
52	4160698	Шланг	1
53	4172243	Резиновая прокладка	3
54	A811040	Уплотнительное кольцо	1
56	8030870	Трубка	1
66	4222828	Гидрораспределитель	1
67	4139883	Гидрораспределитель	1
68	4139884	Гидрораспределитель	1
70	J901255	Болт	6
71	A590912	Пружинная шайба	6
72	J950012	Гайка	6
73	A590112	Шайба	6
74	94-2023	Пробка	4
75	A590110	Шайба	3
77	J901230	Болт	8
78	A590912	Пружинная шайба	8
83	4163063	Шланг	1
84	94-1305	Адаптер	3
85	4055137	Защита шланга	2
86	J217083	Шайба	3
87	J901060	Болт	3
88	M660010	U-образная гайка	3
89	9723884	Трубка	1
90	4159560	Шланг	1
91	9728468	Кронштейн	2
92	9728119	Трубка	1
93	4205585	Резиновая подушка	2
