Енгин — HITACHI KH180-3

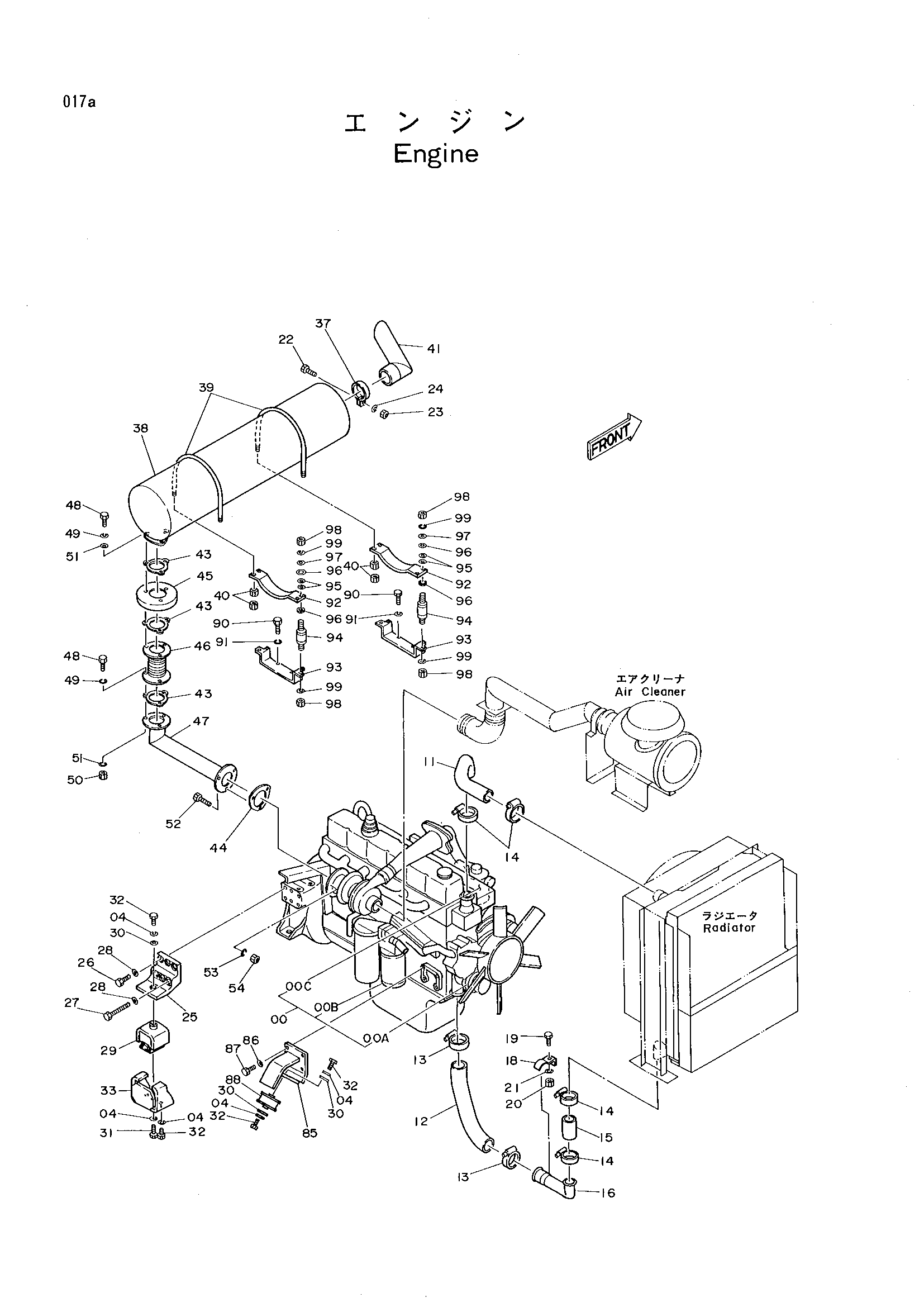

Заводская схема «Енгин» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4223715	Двигатель	1
00A	4215152	Ремень вентилятор	1
00B	4206089	Масляный фильтр	1
00C	4175915	Элемент топливный	1
04	A590916	Пружинная шайба	12
11	4223902	Водяной шланг	1
12	4223903	Водяной шланг	1
13	4504491	Зажим	2
14	4504199	Зажим	4
15	4202328	Водяной шланг	1
16	4223901	Трубка	1
18	4053697	Хомут трубки	1
19	J901275	Болт	1
20	J950012	Гайка	1
21	A590912	Пружинная шайба	1
22	4016218	Болт	1
23	M521008	Гайка	1
24	A590910	Пружинная шайба	1
25	3019035	Опора	2
26	M221445	Болт	6
27	M221480	Болт	6
28	4114404	Шайба	12
29	3013854	Резиновая прокладка	2
30	4087197	Шайба	6
31	M111650	Болт	2
32	M111630	Болт	10
33	8013629	Ограничитель	2
37	4017046	Хомут	1
38	4205465	Глушитель	1
39	4138813	U-образный болт	2
40	J950010	Гайка	8
41	8039008	Трубка таил	1
43	4106409	Прокладка	3
44	4143532	Прокладка	1
45	9719749	Крышка	1
46	8042055	Выпускная труба	1
47	8042056	Выпускная труба	1
48	J901035	Болт	6
49	A590910	Пружинная шайба	6
50	J950010	Гайка	3
51	A590110	Шайба	6
52	J901240	Болт	3
53	A590912	Пружинная шайба	3
54	J950012	Гайка	3
85	8026207	Кронштейн	2
86	4086891	Шайба	8
87	M221236	Болт	8
88	4147007	Резиновая прокладка	2
90	J901025	Болт	4
91	A590910	Пружинная шайба	4
92	4172237	Кронштейн	2
93	4172379	Кронштейн	2
94	4172238	Резиновая подушка	4
95	4172239	Манжета	8
96	4172240	Манжета	8
97	4172241	Шайба	4
98	M500605	Гайка	8
99	A590906	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
