Каталог запчастей HITACHI
Енгин — HITACHI KH180-3

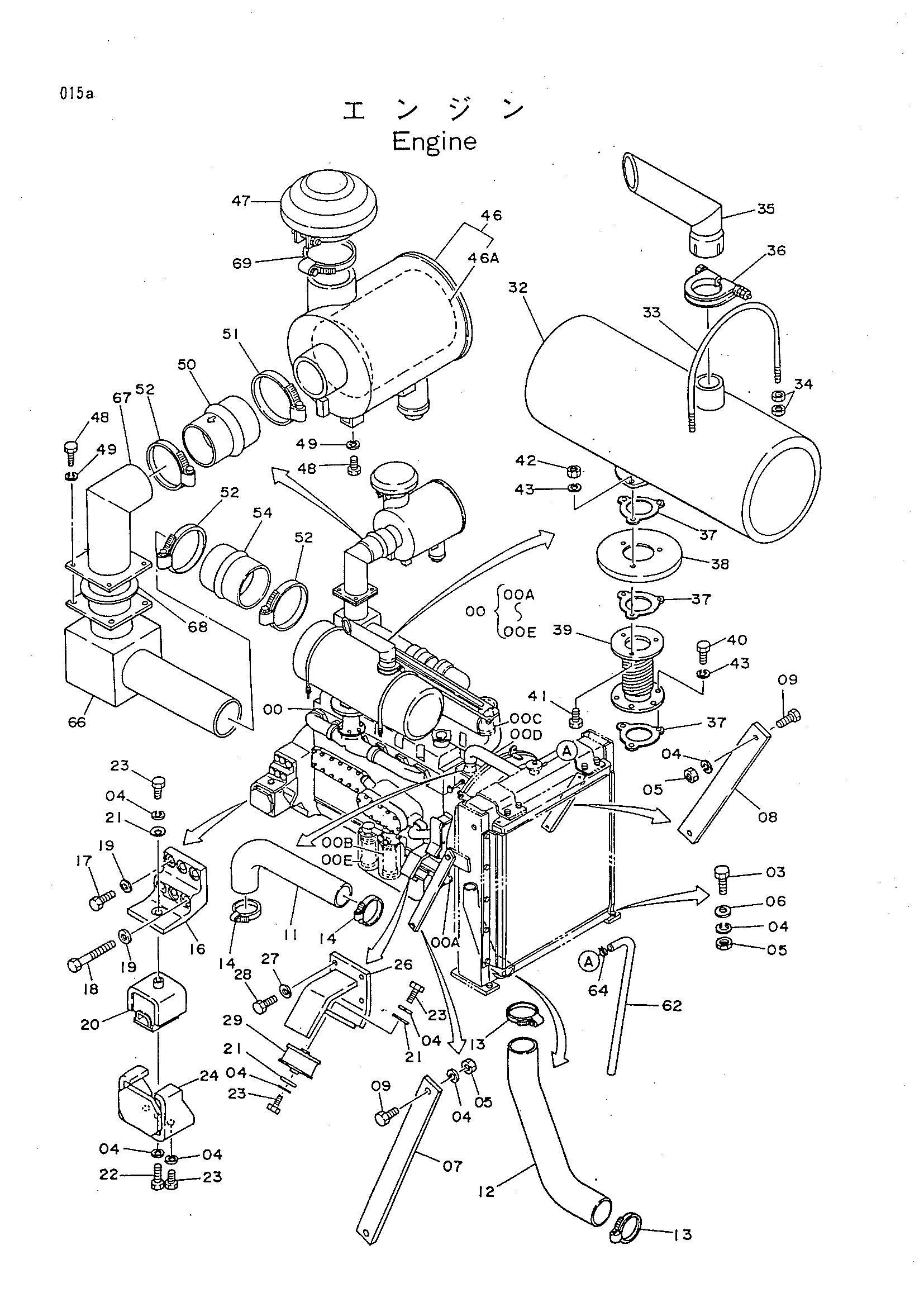

Заводская схема «Енгин» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4175480 | Двигатель | 1 |
| 00A | 4180833 | Ремень вентилятор (1=2 P | 1 |
| 00B | 4143270 | Элемент масляный | 1 |
| 00C | 4143271 | Элемент топливный | 1 |
| 00D | 4180834 | Ремень генелатор | 1 |
| 00E | 4147001 | Элемент масляный (BY | 1 |
| 03 | J901650 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 24 |
| 05 | J950016 | Гайка | 8 |
| 06 | A590116 | Шайба | 4 |
| 07 | 4155504 | Стойка | 1 |
| 08 | 4155503 | Стойка | 1 |
| 09 | J901640 | Болт | 4 |
| 11 | 3028805 | Водяной шланг | 1 |
| 12 | 3028806 | Водяной шланг | 1 |
| 13 | 4176261 | Хомут шланга | 2 |
| 14 | 4177428 | Хомут шланга | 2 |
| 16 | 3019035 | Опора | 2 |
| 17 | M221445 | Болт | 6 |
| 18 | M221480 | Болт | 6 |
| 19 | 4114404 | Шайба | 12 |
| 20 | 3013854 | Резиновая прокладка | 2 |
| 21 | 4087197 | Шайба | 6 |
| 22 | M111650 | Болт | 2 |
| 23 | M111630 | Болт | 10 |
| 24 | 8033402 | Ограничитель | 2 |
| 26 | 8033401 | Бракет | 2 |
| 27 | 4086891 | Шайба | 8 |
| 28 | M221236 | Болт | 8 |
| 29 | 4147007 | Резиновая прокладка | 2 |
| 32 | 4155501 | Глушитель | 1 |
| 33 | 4138813 | U-образный болт | 2 |
| 34 | J950010 | Гайка | 8 |
| 35 | 8028697 | Трубка | 1 |
| 36 | 4078982 | Хомут | 1 |
| 37 | 4106409 | Прокладка | 3 |
| 38 | 9719749 | Крышка | 1 |
| 39 | 8028662 | Выпускная труба | 1 |
| 40 | 4091727 | Болт | 3 |
| 41 | J901035 | Болт | 3 |
| 42 | M520010 | Гайка | 3 |
| 43 | A590910 | Пружинная шайба | 6 |
| 46 | 4247428 | Фильтр воздушный | 1 |
| 46A | 4226539 | Фильтрующий элемент | 1 |
| 47 | 4188251 | Колпачок | 1 |
| 48 | J901025 | Болт | 8 |
| 49 | A590910 | Пружинная шайба | 8 |
| 50 | 4142575 | Шланг | 1 |
| 51 | 4512716 | Хомут шланга | 1 |
| 52 | 4507397 | Хомут шланга | 3 |
| 54 | 4084714 | Резиновый шланг | 1 |
| 62 | 4177616 | Водяной шланг | 1 |
| 64 | 4508575 | Хомут шланга | 1 |
| 66 | 7015040 | Ресонатер | 1 |
| 67 | 9721369 | Трубка | 1 |
| 68 | 4170347 | Резиновая прокладка | 1 |
| 69 | 4512716 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
