Хотлине сигнализация устройство — HITACHI KH180-3

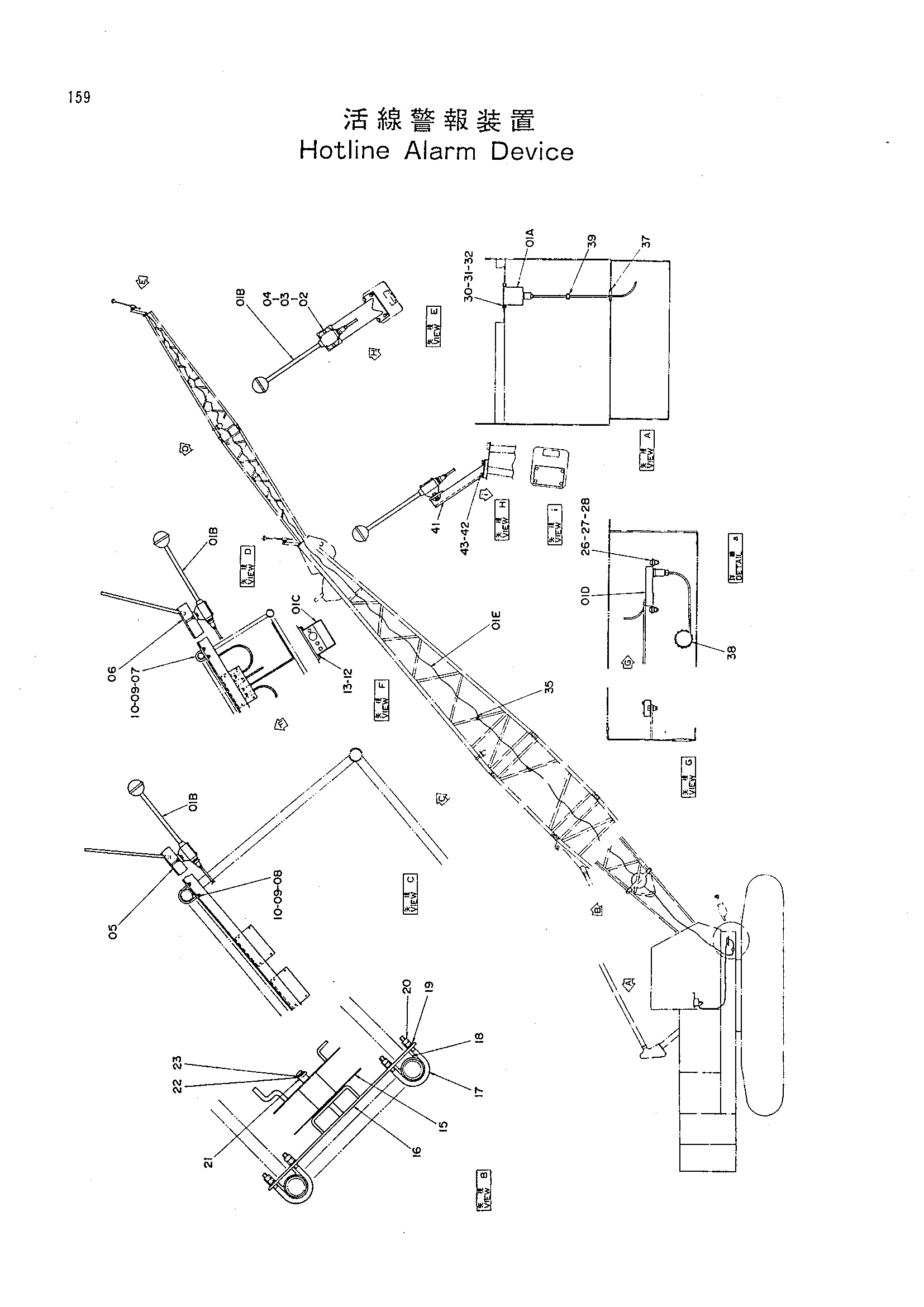

Заводская схема «Хотлине сигнализация устройство» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4211441 | Сигнализация | 1 |
| 01A-C | 4213016 | Сигнализация | 1 |
| 01B | 4211440 | Датчик | 3 |
| 01C | 4211442 | Короб клемма | 1 |
| 01D | 4204899 | Короб клемма | 1 |
| 01E | 4205462 | Жгут проводов | 1 |
| 02 | J900825 | Болт | 6 |
| 03 | A590908 | Пружинная шайба | 6 |
| 04 | M500807 | Гайка | 6 |
| 05 | 8040187 | Кронштейн | 1 |
| 06 | 8040186 | Кронштейн | 1 |
| 07 | 4177410 | U-образный болт | 2 |
| 08 | 4177411 | U-образный болт | 2 |
| 09 | A590910 | Пружинная шайба | 8 |
| 10 | J950010 | Гайка | 8 |
| 12 | M430816 | Винт | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
| 15 | 7002986 | Реал трос | 1 |
| 16 | 8006028 | Кронштейн | 1 |
| 17 | 9720087 | U-образный болт | 2 |
| 18 | 9720086 | Буффер | 2 |
| 19 | A590116 | Шайба | 4 |
| 20 | J950016 | Гайка | 8 |
| 21 | 487041 | Палец | 1 |
| 22 | A590120 | Шайба | 1 |
| 23 | 959500 | Стопорное кольцо | 1 |
| 26 | J901025 | Болт | 2 |
| 27 | J950010 | Гайка | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 30 | M430620 | Винт | 4 |
| 31 | A590906 | Пружинная шайба | 4 |
| 32 | M500605 | Гайка | 4 |
| 35 | 4017325 | Зажим | 13 |
| 37 | 4158635 | Защитный кожух | 1 |
| 38 | 4179779 | Защитный кожух | 1 |
| 39 | 4179785 | Хомут | 2 |
| 41 | 9728514 | Кронштейн | 1 |
| 42 | J901020 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
