Стрела подъёмный механизм устройство — HITACHI KH180-3

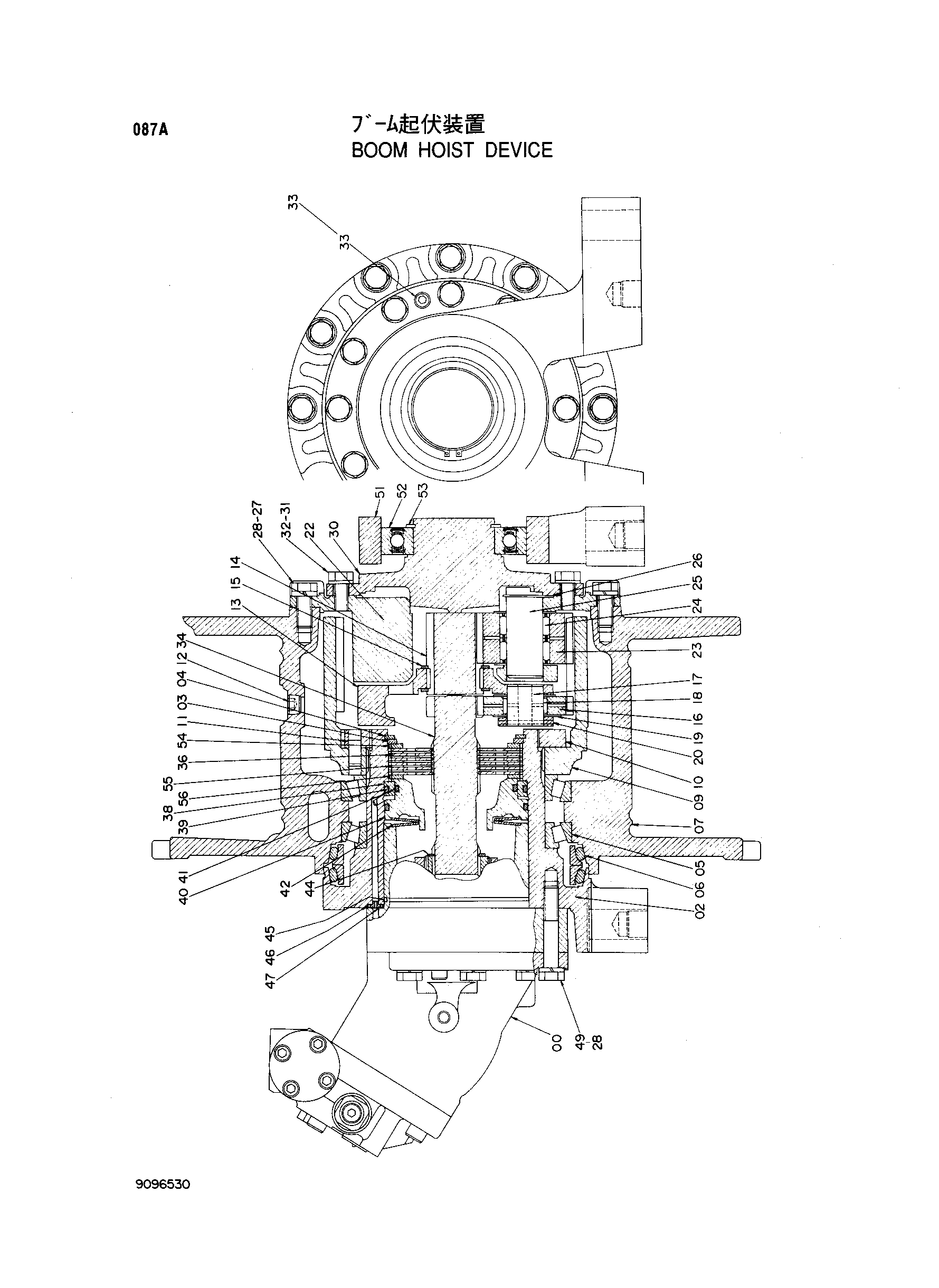

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9096530	Стрела подъёмный механизм устройство	1
00	9052059	Гидромотор	1
02	1006982	Корпус	1
03	4115811	Проставка	1
04	4094325	Стопорное кольцо	1
05	4115169	Подшипник. каток	2
06	4514259	Комплект уплотнений	1
07	1007713	Барабан стрела подъёмный механизм	1
09	2015088	Коронная шестерня	1
10	3022523	Гайка	1
11	4126653	Установочный штифт	1
12	4279343	Пробка	2
13	2016959	Водило	1
14	3022430	Солнечная шестерня	1
15	488075	Стопорное кольцо	2
16	3022428	Планетарная шестерня	3
17	4135192	Палец	3
18	4135194	Игольчатый подшипник	3
19	4135227	Упорная пластина	12
20	4082632	Пружинный штифт	3
22	1005896	Водило	1
23	3022429	Планетарная шестерня	3
24	4139193	Игольчатый подшипник	6
25	4138218	Палец	3
26	962002	Стопорное кольцо	3
27	J931640	Болт	12
28	A590916	Пружинная шайба	19
30	3025939	Крышка	1
31	M211632	Болт	12
32	4126090	Уплотнительная шайба	12
33	94-2012	Пробка	1
34	2017179	Вал проп.	1
36	3022524	Пластина фрикционный	6
38	4115810 замена: 4318317	Проставка	1
38	4318317	Проставка	1
39	4117029 замена: 4324946	Д-ринг	2
39	4324946	Д-ринг	2
40	3025938	Поршень	1
41	4117030 замена: 4324947	Д-ринг	1
41	4324947	Д-ринг	1
42	3026191	Тарельчатая пружина	1
44	960323	Стопорное кольцо	1
45	4115735	Уплотнительное кольцо	1
46	4506320	Уплотнительное кольцо	1
47	4135291	Проставка	1
49	J931695	Болт	7
51	2017178	Педестал	1
52	4143906	Шариковый подшипник	1
53	991352	Стопорное кольцо	1
54	3030241	Пластина	1
55	3030239	Пластина	5
56	3030240	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
