Гусёк стрелы стрела — HITACHI KH180-3

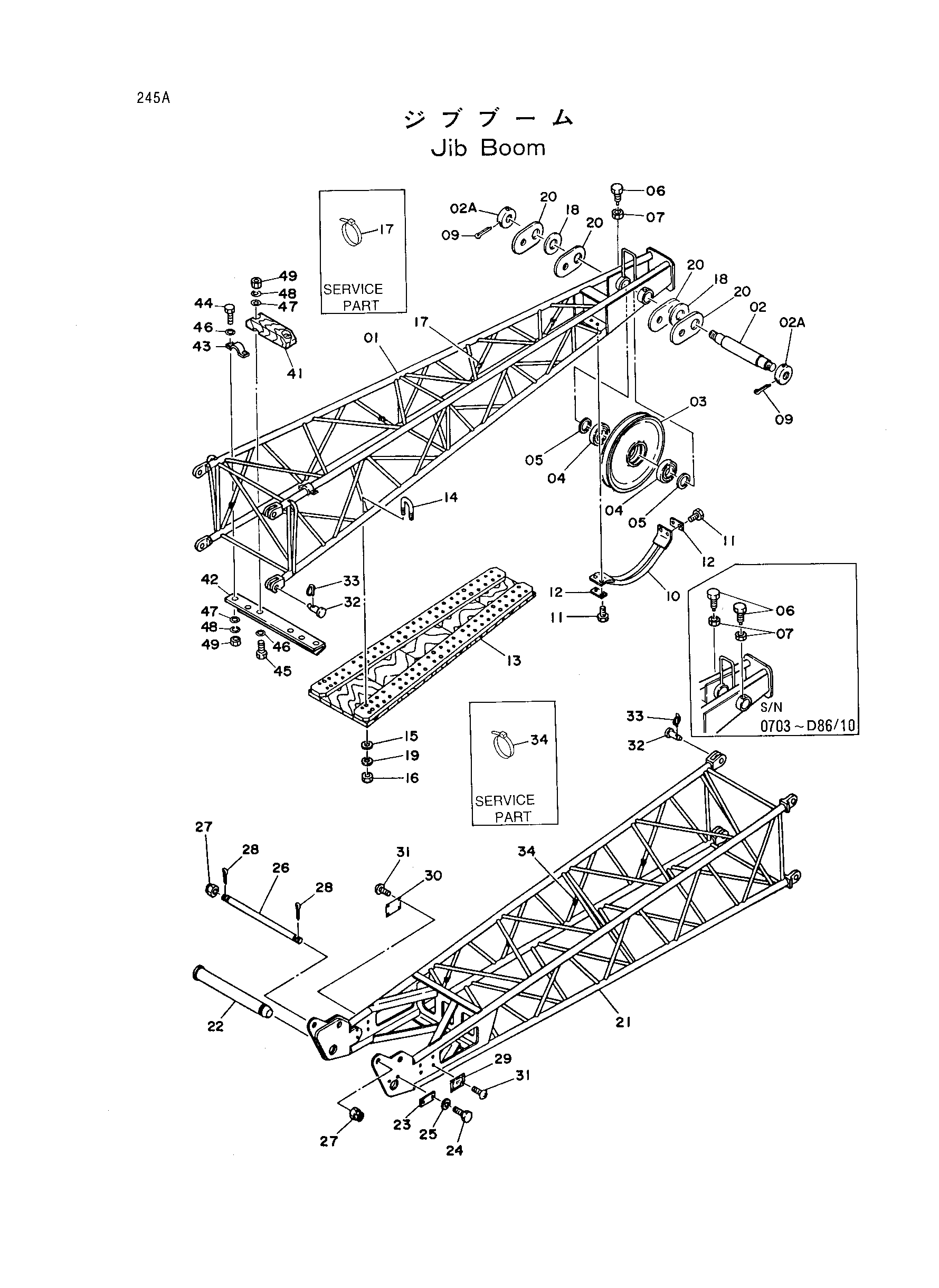

Заводская схема «Гусёк стрелы стрела» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-2	9007585	Стрела гусёк стрелы верхний в сборе	1
01	6000653	Стрела гусёк стрелы (верхний)	1
02-0	9711144	Мост в сборе	1
03	3001757	Канатный блок	1
04	4014636	Шариковый подшипник	2
05	4015297	Проставка	2
06	497855	Болт	2
06	497855	Болт	1
07	M501008	Гайка	2
07	M501008	Гайка	1
09	A761002	Шплинт	2
10	8001717	Направляющая каната	1
11	M211628	Болт	4
12	X4853	Стопорная пластина	2
13	2007100	Буффер	1
14	441235	Болт	6
15	J217083	Шайба	12
16	429910	Гайка	12
17	4021391 замена: 4055311	Зажим	4
17	4055311	Ленточный зажим	4
18	4082280	Проставка	2
19	A590910	Пружинная шайба	12
20	4025671	Тяга	4
21-3	9007817	Стрела гусёк стрелы нижний в сборе	1
21	6000684	Стрела гусёк стрелы (нижний)	1
22	4023142	Палец	1
23	X4972	Стопорная пластина	1
24	M111420	Болт	2
25	A590914	Пружинная шайба	2
26	4023143	Болт	1
27	M633033	Гайка	2
28	A766063	Шплинт	2
29	457606	Информационная табличка	1
30	4053262	Информационная табличка	1
31	M492564	Приводной винт	8
32	489144	Палец	4
33	4001834	Палец кольцо	4
34	4021391 замена: 4055311	Зажим	4
34	4055311	Ленточный зажим	4
41	3036918	Буффер	1
42	4195896	Опора	1
43	4096719	Хомут трубки	2
44	J901235	Болт	4
45	J901265	Болт	2
46	449490	Плоская шайба	6
47	A590112	Плоская шайба	6
48	A590912	Пружинная шайба	6
49	J950012	Гайка	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
