Блинд крышка — HITACHI KH180-3

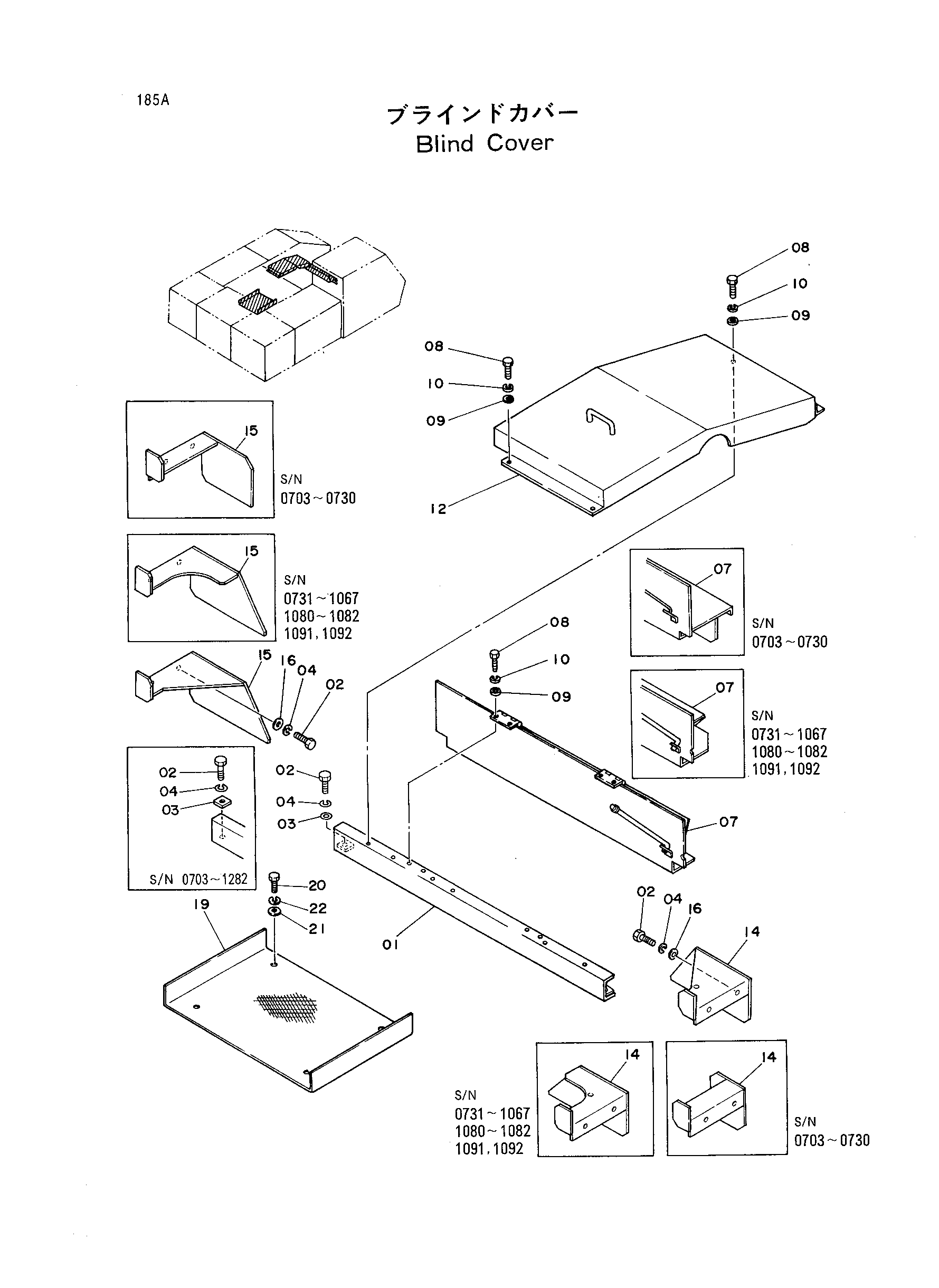

Заводская схема «Блинд крышка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3029131 замена: 8052593 | Стойка | 1 |
| 01 | 3029131 замена: J901232 | Стойка | 1 |
| 01 | 3029131 замена: A590112 | Стойка | 1 |
| 01 | 8052593 | Стойка | 1 |
| 02 | J901230 | Болт | 6 |
| 02 | J901232 | Болт | 6 |
| 03 | A590712 | Шайба уклон | 2 |
| 03 | A590112 | Плоская шайба | 2 |
| 04 | A590912 | Пружинная шайба | 6 |
| 07 | 7014071 замена: 7015442 | Крышка передний | 1 |
| 07 | 7014071 замена: 8032181 | Крышка передний | 1 |
| 07 | 7014071 замена: 8032182 | Крышка передний | 1 |
| 07 | 7015442 замена: 7015986 | Крышка передний | 1 |
| 07 | 7015442 замена: 8033264 | Крышка передний | 1 |
| 07 | 7015442 замена: 8033263 | Крышка передний | 1 |
| 07 | 7015986 замена: 7022068 | Крышка передний | 1 |
| 07 | 7015986 замена: 8047377 | Крышка передний | 1 |
| 07 | 7015986 замена: 8047378 | Крышка передний | 1 |
| 07 | 7015986 замена: 8047378 | Крышка передний | 1 |
| 07 | 7022068 | Крышка передний | 1 |
| 07 | 7022068 | Крышка передний | 1 |
| 07 | 7022068 | Крышка передний | 1 |
| 08 | J901016 | Болт | 8 |
| 09 | A590110 | Шайба | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 12 | 6006568 | Крышка барабан | 1 |
| 14 | 8030767 | Кронштейн (правый) | 1 |
| 14 | 8032181 | Кронштейн (правый) | 1 |
| 14 | 8033264 | Кронштейн (правый) | 1 |
| 14 | 8033264 | Кронштейн (правый) | 1 |
| 14 | 8033264 | Кронштейн (правый) | 1 |
| 14 | 8033264 | Кронштейн (правый) | 1 |
| 14 | 8047377 | Кронштейн (правый) | 1 |
| 14 | 8047377 | Кронштейн (правый) | 1 |
| 14 | 8047377 | Кронштейн (правый) | 1 |
| 15 | 8030768 | Кронштейн (левый) | 1 |
| 15 | 8032182 | Кронштейн (левый) | 1 |
| 15 | 8033263 | Кронштейн (левый) | 1 |
| 15 | 8033263 | Кронштейн (левый) | 1 |
| 15 | 8033263 | Кронштейн (левый) | 1 |
| 15 | 8033263 | Кронштейн (левый) | 1 |
| 15 | 8047378 | Кронштейн (левый) | 1 |
| 15 | 8047378 | Кронштейн (левый) | 1 |
| 15 | 8047378 | Кронштейн (левый) | 1 |
| 16 | A590112 | Шайба | 4 |
| 19 | 4166275 | Крышка | 1 |
| 20 | J901225 | Болт | 4 |
| 21 | A590112 | Шайба | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
