Механизм поворота — HITACHI KH180-3

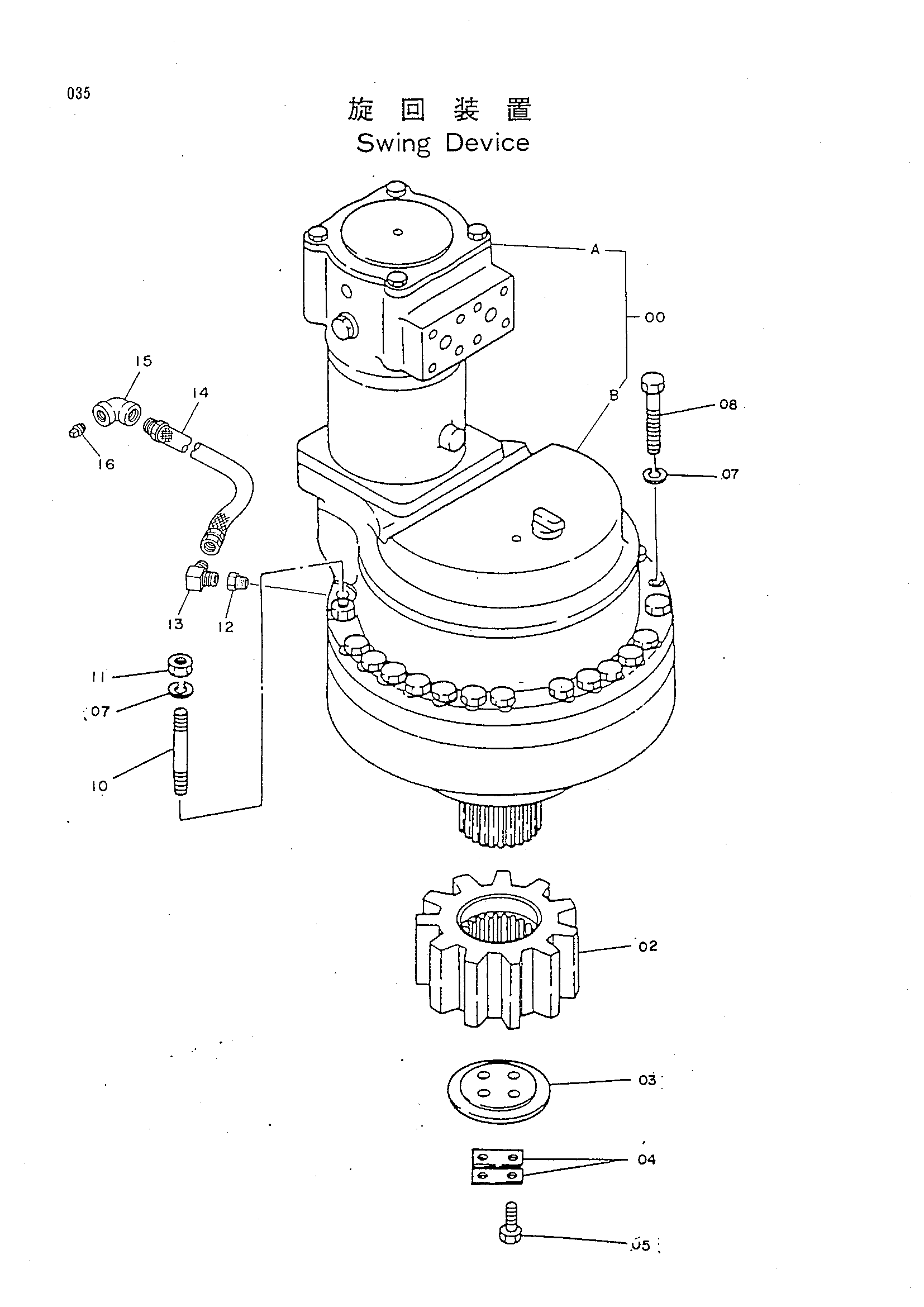

Заводская схема «Механизм поворота» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333925 | Гидромотор плунжер | 1 |
| 00A | 4180761 | Гидромотор | 1 |
| 00B | 4180762 | Трансмиссия | 1 |
| 00C | 4180763 | Тормоз диск | 1 |
| 02 | 3028515 | Ведущая шестерня | 1 |
| 03 | 4176182 | Фиксатор | 1 |
| 04 | X4853 | Стопорная шайба | 2 |
| 05 | J901660 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 19 |
| 08 | J901612 | Болт | 15 |
| 10 | 4160714 | Болт шпилька | 4 |
| 11 | J950016 | Гайка | 4 |
| 12 | 94-1602 | Переходник | 1 |
| 13 | 94-1502 | Угловой штуцер | 1 |
| 14 | 4054370 | Шланг | 1 |
| 15 | 94-0616 | Угловой штуцер | 1 |
| 16 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
