Кабина — HITACHI KH180-3

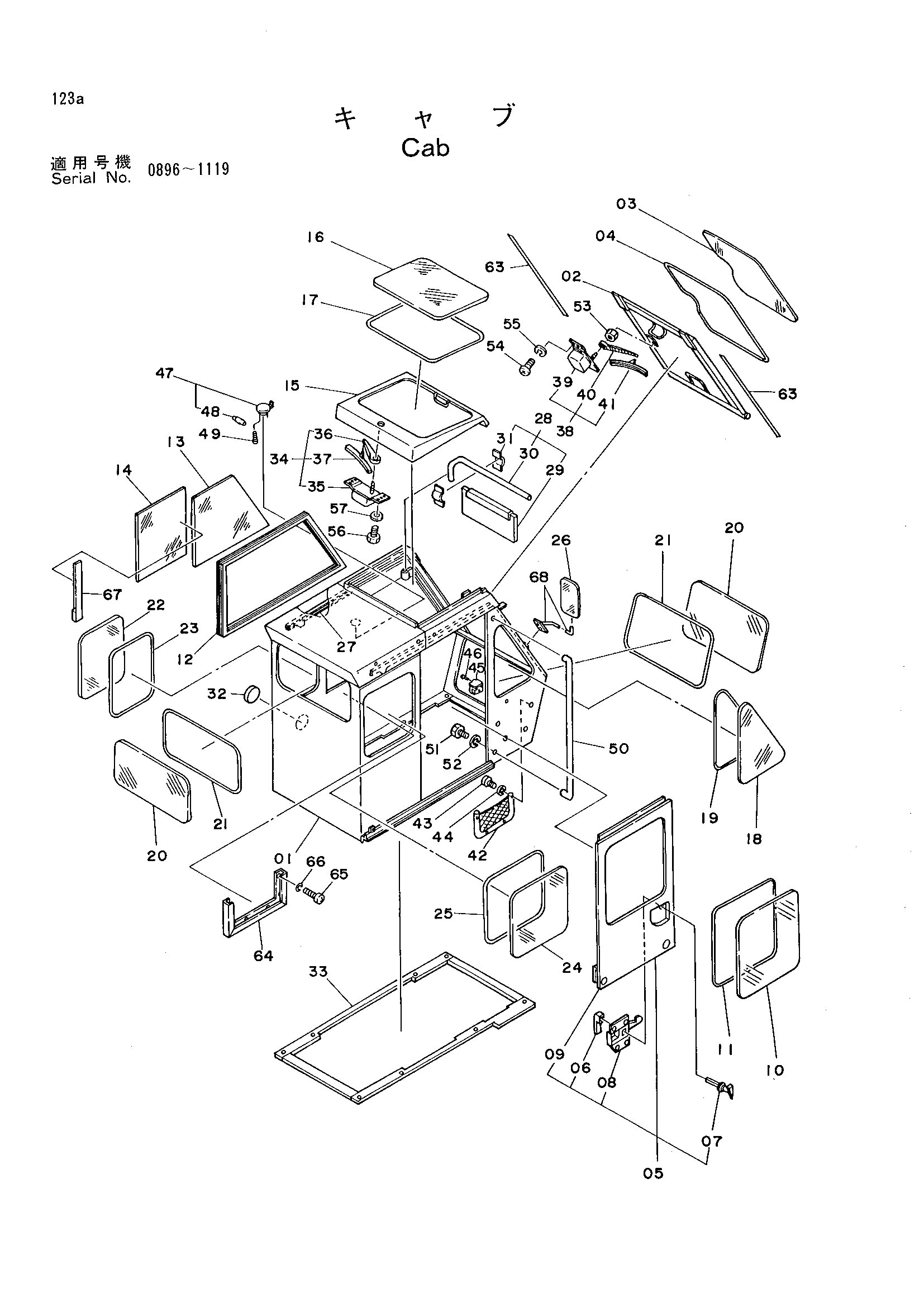

Заводская схема «Кабина» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4223275 | Кабина | 1 | |
| 01 | 4316626 | Кабина | 1 |
| 02 | 4161081 | Окно | 1 |
| 03 | 4147882 | Стекло | 1 |
| 04 | 4161082 | Резиновая прокладка | 1 |
| 05 | 4161083 | Дверь | 1 |
| 06 | 4127409 | Рукоятка | 1 |
| 07 | 4127408 | Рукоятка | 1 |
| 08 | 4161084 | Замок двери | 1 |
| 09 | 4101196 | Ролик | 2 |
| 10 | 4126990 | Грасс | 1 |
| 11 | 4503184 | Резиновая прокладка | 1 |
| 12 | 4126999 | Окно боковой | 1 |
| 13 | 3014156 | Стекло | 1 |
| 14 | 3014157 | Стекло | 1 |
| 15 | 4161085 | Окно | 1 |
| 16 | 4161086 | Стекло | 1 |
| 17 | 4161087 | Резиновая прокладка | 1 |
| 18 | 4161088 | Стекло | 1 |
| 19 | 4161089 | Резиновая прокладка | 1 |
| 20 | 4161090 | Стекло | 2 |
| 21 | 4161091 | Резиновая прокладка | 2 |
| 22 | 4161092 | Стекло | 1 |
| 23 | 4161093 | Резиновая прокладка | 1 |
| 24 | 4161094 | Стекло | 1 |
| 25 | 4161095 | Резиновая прокладка | 1 |
| 26 | 4127001 | Зеркало | 1 |
| 27 | 4161096 | Направляющая | 1 |
| 28 | 4161097 | Сунвисор | 1 |
| 29 | 4161098 | Сунвисор | 1 |
| 30 | 4161099 | Стойка | 1 |
| 31 | 4161100 | Кронштейн | 2 |
| 32 | 4232813 | Резиновая прокладка | 1 |
| 33 | 4161101 | Резиновая прокладка | 1 |
| 34 | 4029782 | Стеклоочиститель | 1 |
| 35 | 4103294 | Гидромотор | 1 |
| 36 | 4049417 | Рукоять стеклоочиститель | 1 |
| 37 | 4049418 | Отвал стеклоочиститель | 1 |
| 38 | 4169493 | Стеклоочиститель в сборе | 1 |
| 39 | 4151076 | Мотор стеклоочистителя | 1 |
| 40 | 4151078 | Рычаг стеклоочистителя | 1 |
| 41 | 4151077 | Щётка стеклоочистителя | 1 |
| 42 | 4507582 | Поккет | 1 |
| 43 | M430420 | Винт | 4 |
| 44 | A590904 | Пружинная шайба | 4 |
| 45 | 3014211 | ASH трай | 1 |
| 46 | M470406 | Винт | 3 |
| 47 | 3009961 | Плафон кабины | 1 |
| 48 | 4064543 | Фонарь | 1 |
| 49 | M470406 | Винт | 3 |
| 50 | 4283590 | Рукоятка | 1 |
| 51 | J901218 | Болт | 2 |
| 52 | A590912 | Пружинная шайба | 2 |
| 53 | 4050479 | Гайка | 1 |
| 54 | M470510 | Винт | 2 |
| 55 | A590905 | Пружинная шайба | 2 |
| 56 | J900610 | Болт | 6 |
| 57 | A590906 | Пружинная шайба | 6 |
| 63 | 4218924 | Резиновая прокладка | 2 |
| 64 | 4224793 | Направляющая | 1 |
| 65 | M430508 | Винт | 6 |
| 66 | A590905 | Пружинная шайба | 6 |
| 67 | 4223780 | Замок | 1 |
| 68 | 4240597 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
