Вставка стрела 3M — HITACHI KH180-3

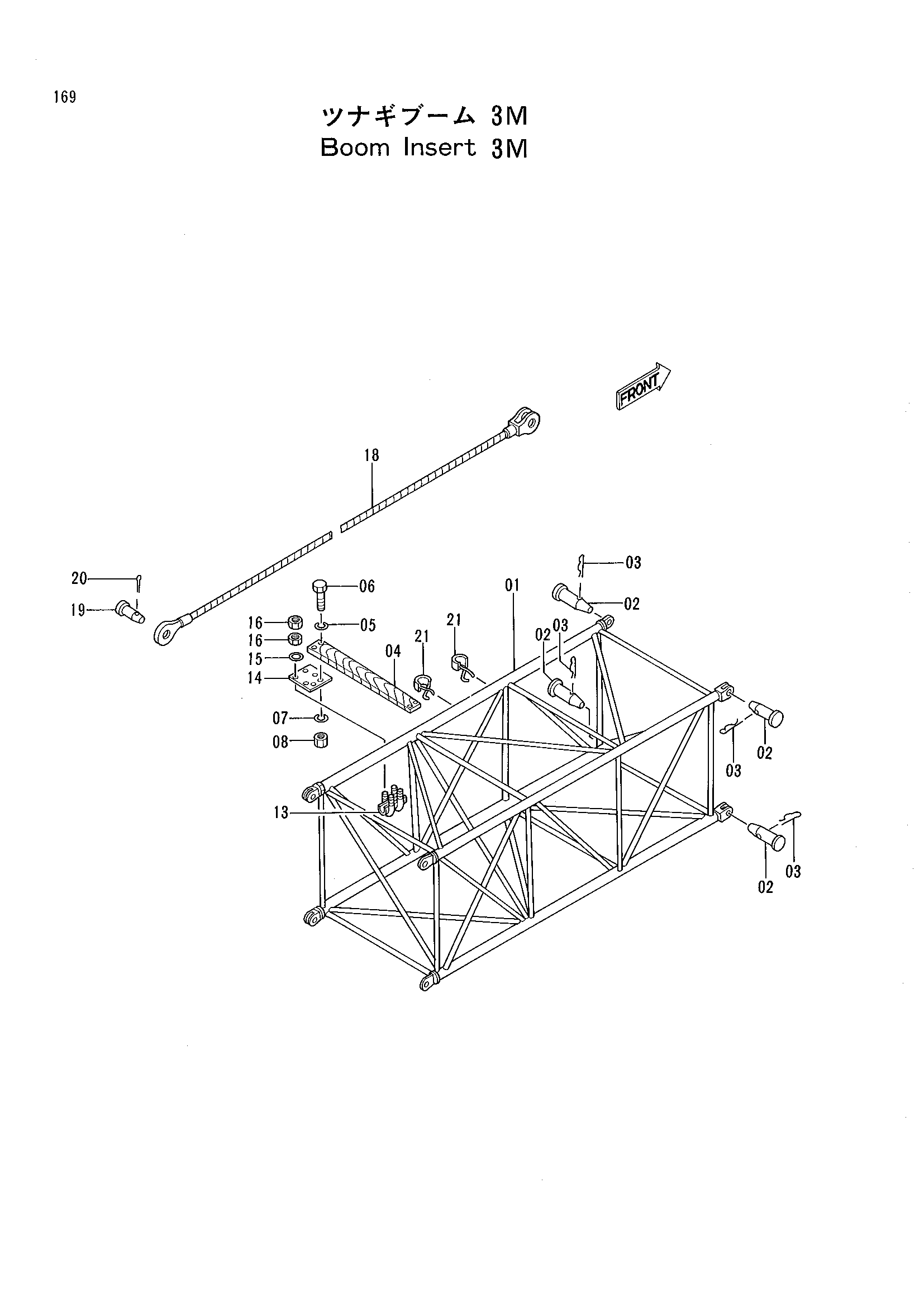

Заводская схема «Вставка стрела 3M» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6010019 | Стрела вставка | 1 |
| 01-16 | 9087763 | Стрела вставка 3M | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Палец | 4 |
| 04 | 3002612 | Буффер | 1 |
| 05 | A590112 | Шайба | 8 |
| 06 | M111250 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | M501210 | Гайка | 4 |
| 13 | 9732538 | U-образный болт | 2 |
| 14 | 4242320 | Сиденье | 2 |
| 15 | A590112 | Шайба | 8 |
| 16 | J950012 | Гайка | 16 |
| 18 | 8032677 | Канат подвесной | 2 |
| 19 | 431756 | Палец | 2 |
| 20 | A761080 | Шплинт | 2 |
| 21 | 4017325 | Крип | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
