Воздушный фильтр — HITACHI KH180-3

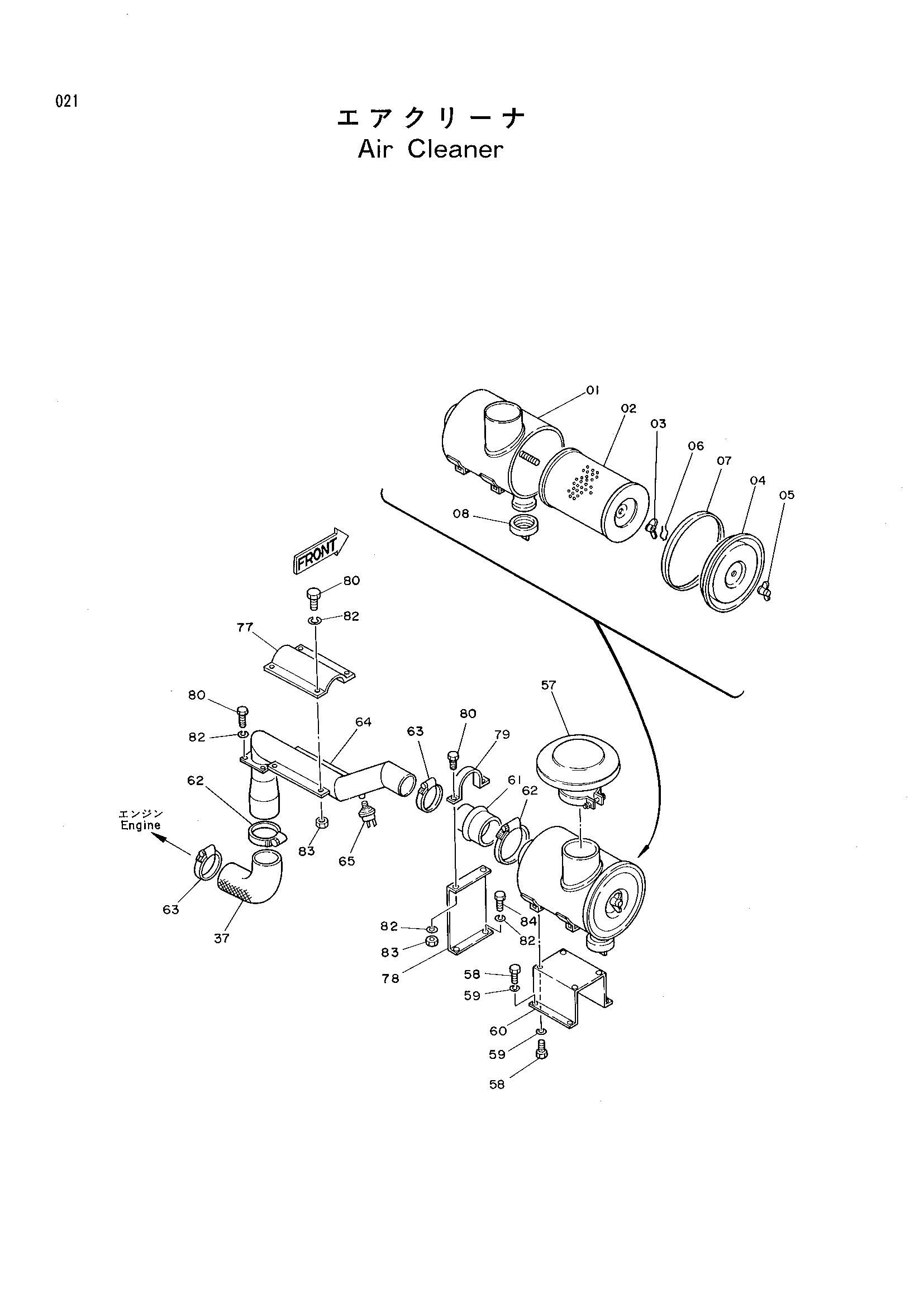

Заводская схема «Воздушный фильтр» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-08-01 | 4201826 | Фильтр воздушный | 1 |
| 01-08-02 | 4226860 | Фильтр воздушный узел | 1 |
| 01-01 | 4208629 | Корпус | 1 |
| 01-02 | 4226858 | Корпус | 1 |
| 02 | 4208630 | Элемент | 1 |
| 03 | 4162832 | Гайка гускет | 1 |
| 04 | 4163257 | Крышка | 1 |
| 05 | 4162833 | Гайка | 1 |
| 06 | 4162834 | Зажим | 1 |
| 07 | 4163558 | Прокладка | 1 |
| 08-01 | 4152863 | Клапан | 1 |
| 08-02 | 4162831 | Клапан | 1 |
| 37 | 4233196 | Резиновый шланг | 1 |
| 57 | 4145053 | Колпачок | 1 |
| 58 | J901025 | Болт | 8 |
| 59 | A590910 | Пружинная шайба | 8 |
| 60 | 4224607 | Кронштейн | 1 |
| 61 | 4202332 | Шланг | 1 |
| 62 | 4512716 | Зажим шланг | 2 |
| 63 | 4507397 | Зажим | 2 |
| 64 | 8042191 | Трубка | 1 |
| 65 | 4148963 | Индикатор | 1 |
| 77 | 9731458 | Крышка | 1 |
| 78 | 4224608 | Кронштейн | 1 |
| 79 | 4000910 | Хомут | 1 |
| 80 | J901030 | Болт | 10 |
| 82 | A590910 | Пружинная шайба | 12 |
| 83 | J950010 | Гайка | 6 |
| 84 | J901020 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
