Трансмиссия (ход) — HITACHI KH180-3

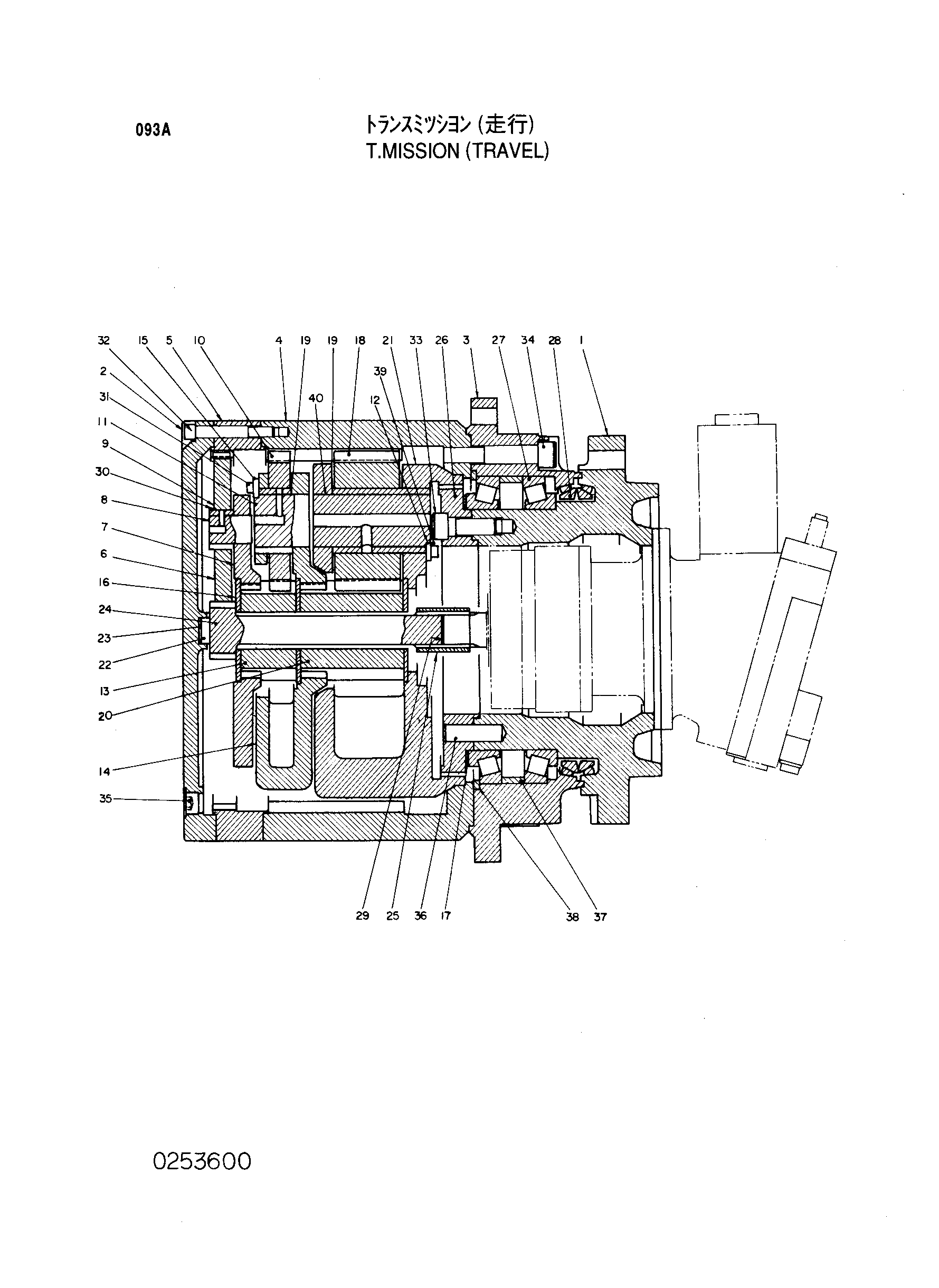

Заводская схема «Трансмиссия (ход)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4153248 | Трансмиссия | 1 | |
| 1 | 4168503 | Шпиндель | 1 |
| 2 | 4168504 | Крышка боковой | 1 |
| 3 | 4168505 | Корпус | 1 |
| 4 | 4168506 | Шестерня интернал | 1 |
| 5 | 4168507 | Шестерня интернал | 1 |
| 6 | 4168508 | Планетарная шестерня | 2 |
| 7 | 4168509 | Водило | 1 |
| 8 | 4168510 | Вал планет | 2 |
| 9 | 4168511 | Упорная пластина | 4 |
| 10 | 4168512 | Планетарная шестерня | 4 |
| 11 | 4168513 | Вал планет | 4 |
| 12 | 4168514 | Пластина | 4 |
| 13 | 4168515 | Солнечная шестерня | 1 |
| 14 | 4168516 | Водило | 1 |
| 15 | 4168517 | Пластина | 4 |
| 16 | 4168518 | Упорная пластина | 3 |
| 17 | 4168519 | Линер | 1 |
| 18 | 4168520 | Планетарная шестерня | 4 |
| 19 | 4168521 | Упорная пластина | 16 |
| 20 | 4168522 | Солнечная шестерня | 1 |
| 21 | 4168523 | Водило | 1 |
| 22 | 4168524 | Упорная пластина | 1 |
| 23 | 4168525 | Линер | 1 |
| 24 | 4168526 | Солнечная шестерня | 1 |
| 25 | 4168527 | Муфта | 1 |
| 26 | 4168528 | Муфта шестерня | 1 |
| 27 | 4168529 | Роликовый подшипник | 2 |
| 28 | 4168530 | Комплект уплотнений | 1 |
| 29 | 4168531 | Стопорное кольцо | 1 |
| 30 | 4168532 | Стопорное кольцо | 2 |
| 31 | 4168533 | Болт с внутренним шестигранником | 8 |
| 32 | 4168534 | Болт с внутренним шестигранником | 20 |
| 33 | 4168535 | Болт с внутренним шестигранником | 10 |
| 34 | 4168536 | Болт с внутренним шестигранником | 24 |
| 35 | 4168537 | Пробка | 2 |
| 36 | 4168538 | Палец | 10 |
| 37 | 4168539 | Деталь дистант | 1 |
| 38 | 4168540 | Деталь дистант | 1 |
| 39 | 4168541 | Болт с внутренним шестигранником | 8 |
| 40 | 4168542 | Вал планет | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
