Пилотный трубопроводы(6) — HITACHI KH180-3

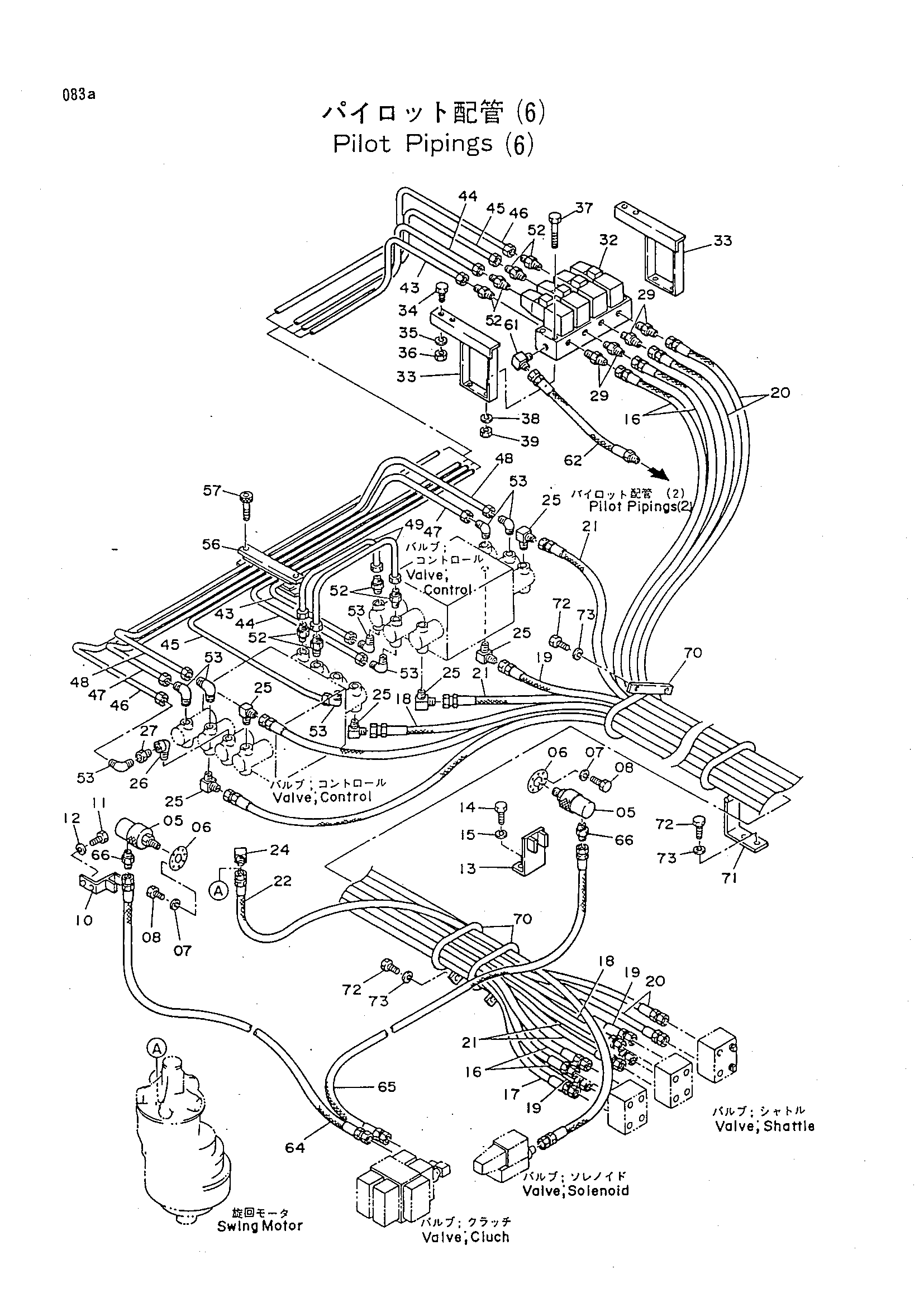

Заводская схема «Пилотный трубопроводы(6)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4175463	Соединение поворотный	2
06	4175079	Стопорная пластина	2
07	A590906	Пружинная шайба	2
08	4174540	Болт	2
10	9719854	Опора	1
11	J901016	Болт	2
12	A590910	Пружинная шайба	2
13	8026018	Опора	1
14	J901220	Болт	2
15	A590912	Пружинная шайба	2
16	4129767	Нейлоновый шланг	2
17	4154686	Нейлоновый шланг	1
18	4123229	Нейлоновый шланг	1
19	4124797	Нейлоновый шланг	2
20	4123230	Нейлоновый шланг	2
21	4129767	Нейлоновый шланг	2
22	4123229	Нейлоновый шланг	1
24	4133249	Угловой штуцер	1
25	4118999	Угловой штуцер	6
26	94-0630	Угловой штуцер	1
27	4015427	Адаптер	1
29	4144089	Адаптер	4
32	4175498	Электромагнитный клапан	1
33	9719855	Кронштейн	2
34	J901020	Болт	4
35	A590910	Пружинная шайба	4
36	J950010	Гайка	4
37	J900870	Болт	4
38	A590908	Пружинная шайба	4
39	M500807	Гайка	4
43	3028968	Трубка	1
44	3028969	Трубка	1
45	3028970	Трубка	1
46	3028971	Трубка	1
47	3028972	Трубка	1
48	3028973	Трубка	1
49	4156284	Трубка	2
52	4130170	Штуцер трубки	8
53	4130176	Штуцер трубки	8
56	4069831	Хомут	1
57	M341036	Болт с внутренним шестигранником	2
61	94-1402	Угловой штуцер	1
62	4141971	Шланг	1
64	4282442	Шланг	1
65	4282443	Шланг	1
66	94-1301	Адаптер	2
70	8029455	Опора	3
71	8029456	Опора	1
72	J901230	Болт	8
73	A590912	Пружинная шайба	8
