Каталог запчастей HITACHI

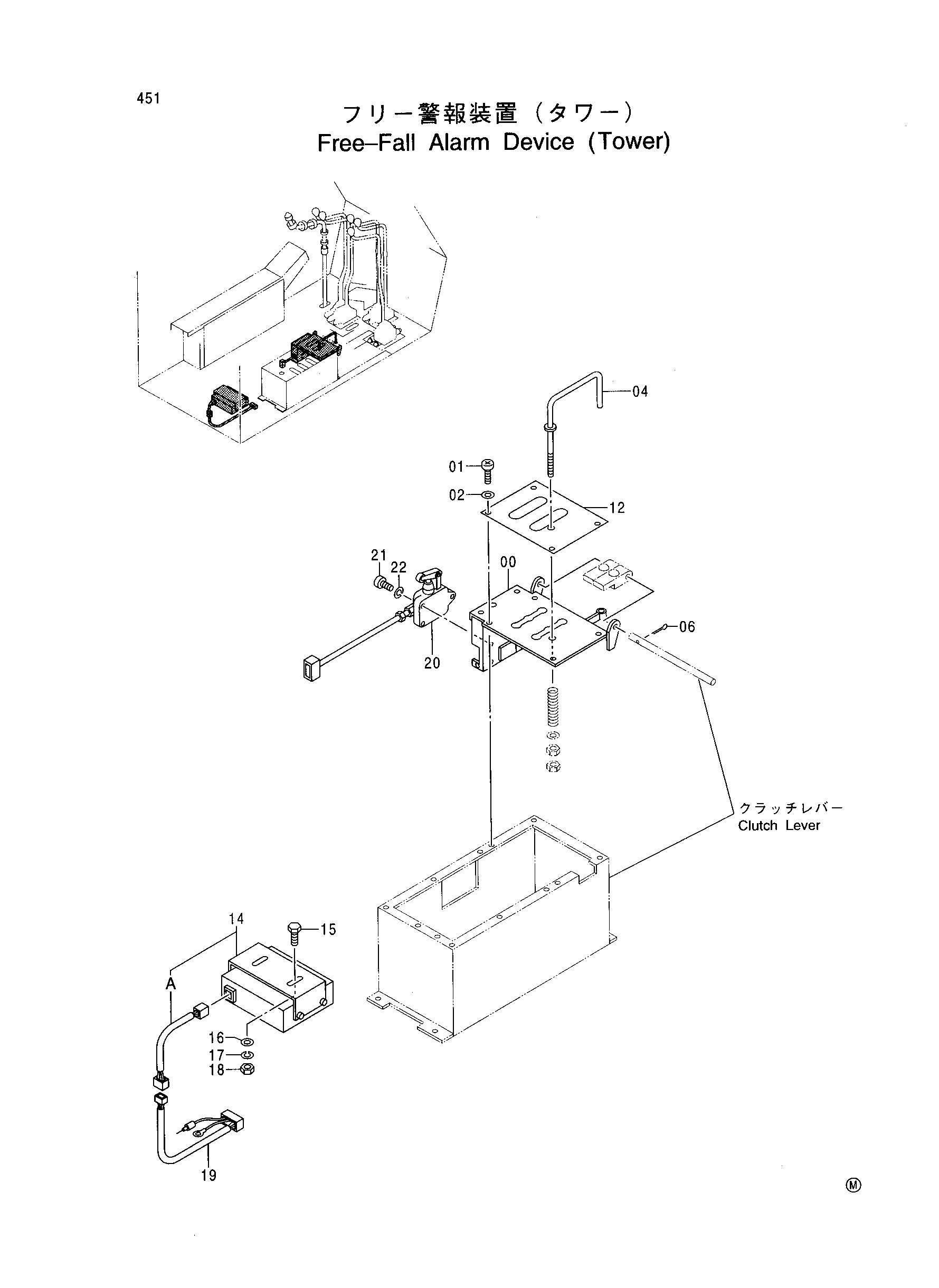

Фрее-фалл сигнализация устройство (башенный) — HITACHI KH180-3
Заводская схема «Фрее-фалл сигнализация устройство (башенный)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9144194 | Фрее-фалл сигнализация устройство | 1 | |
| 00 | 7030407 | Крышка | 1 |
| 01 | J650620 | Винт | 4 |
| 02 | J250006 | Плоская шайба | 4 |
| 04 | 9744997 | Ограничитель | 1 |
| 06 | A763025 | Шплинт | 1 |
| 12 | 3073597 | Информационная табличка | 1 |
| 14 | 4356590 | Блок | 1 |
| 14A | 4356929 | Жгут проводов | 1 |
| 15 | J900610 | Болт | 2 |
| 16 | A590106 | Плоская шайба | 2 |
| 17 | A590906 | Пружинная шайба | 2 |
| 18 | M500605 | Гайка | 2 |
| 19 | 4356592 | Жгут проводов | 1 |
| 20 | 4187905 | Выключатель концевой | 1 |
| 21 | M340625 | Болт с внутренним шестигранником | 3 |
| 22 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
