Пилотный трубопроводы(2) — HITACHI KH180-3

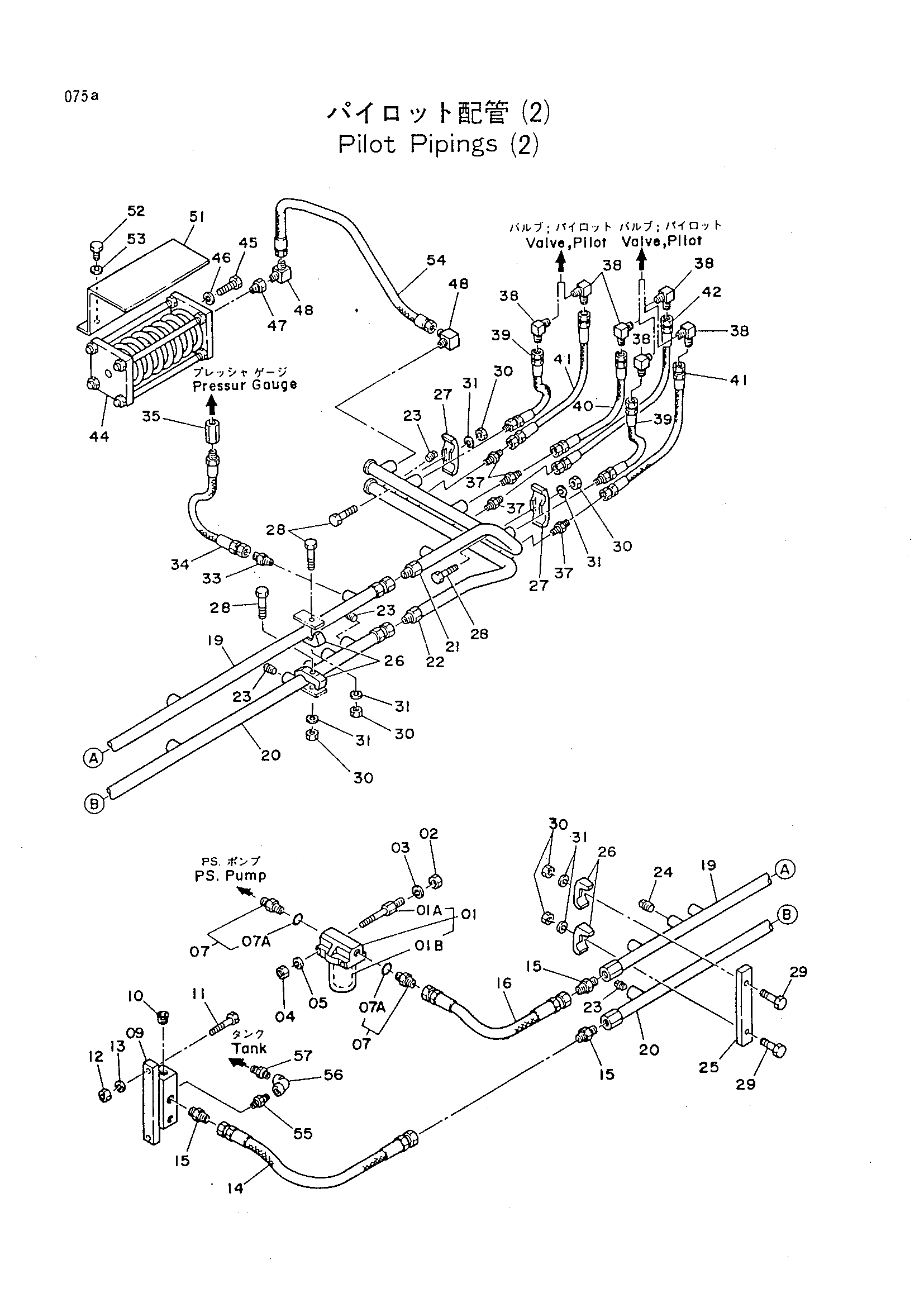

Заводская схема «Пилотный трубопроводы(2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4175494	Фильтр линия	1
01A	4141381	Болт	2
01B	4179569	Элемент	1
02	M581008	Гайка	2
03	A590910	Пружинная шайба	2
04	M500605	Гайка	2
05	A590906	Пружинная шайба	2
07	4042012	Адаптер	2
07A	A813018	Уплотнительное кольцо	2
09	8029085	Коллектор	1
10	94-2012	Пробка	1
11	J901035	Болт	2
12	M581008	Гайка	2
13	A590910	Пружинная шайба	2
14	4054359	Шланг	1
15	94-1303	Адаптер	3
16	4078032	Шланг	1
19	9723527	Трубка	1
20	9723528	Трубка	1
21	8033425	Трубка	1
22	8033426	Трубка	1
23	94-2023	Пробка	3
24	94-2022	Пробка	1
25	4156943	Сиденье	1
26	4053595	Хомут трубки	4
27	4053596	Хомут трубки	2
28	J901260	Болт	4
29	J901270	Болт	2
30	M581210	Гайка	6
31	A590912	Пружинная шайба	6
33	94-1301	Адаптер	1
34	4131018	Нейлоновый шланг	1
35	94-0675	Разъём S	1
37	94-1302	Адаптер	4
38	94-1402	Угловой штуцер	6
39	4160602	Шланг	2
40	4136359	Нейлоновый шланг	1
41	4124807	Нейлоновый шланг	2
42	4129761	Нейлоновый шланг	1
44	4175462	Аккумлатор	1
45	J901228	Болт	2
46	A590912	Пружинная шайба	2
47	4011855	Втулка	1
48	94-1402	Угловой штуцер	2
51	4161861	Крышка	1
52	J901014	Болт	2
53	A590910	Пружинная шайба	2
54	4163099	Шланг	1
55	94-1704	Адаптер	1
56	94-0618	Угловой штуцер	1
57	94-1304	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
