Пилотные гидролинии (3-1) — HITACHI KH180-3

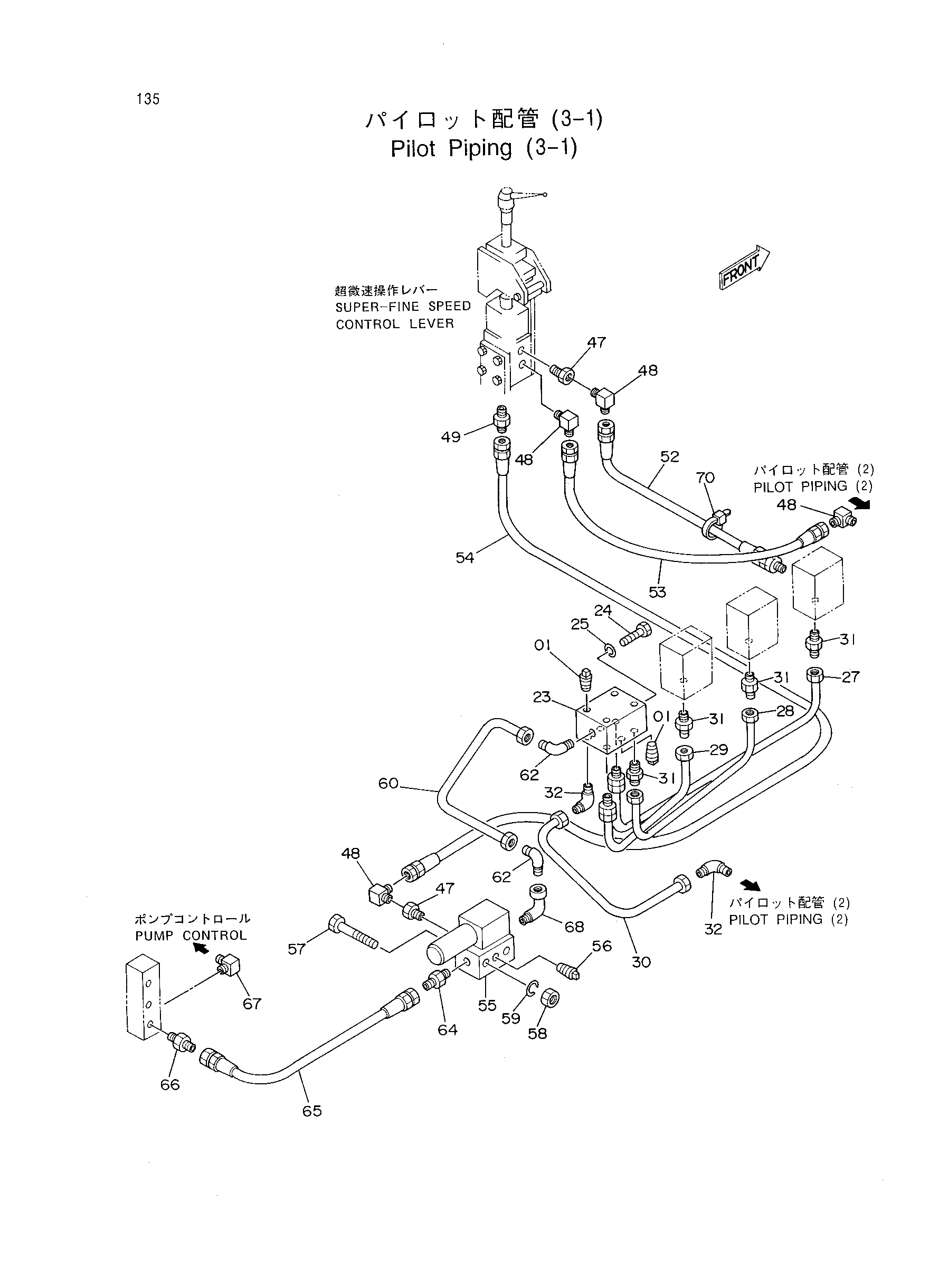

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-2022 | Пробка | 6 |
| 23 | 4154724 | Челночный клапан | 1 |
| 24 | J901020 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 27 | 4156950 | Трубка B1 | 1 |
| 28 | 4156951 | Трубка T1 | 1 |
| 29 | 4156952 | Трубка H1 | 1 |
| 30 | 4156953 | Трубка R1 | 1 |
| 31 | 4130170 | Штуцер трубки | 6 |
| 32 | 4130176 | Штуцер трубки | 2 |
| 47 | 4156947 | Адаптер | 2 |
| 48 | 94-1402 | Угловой штуцер | 4 |
| 49 | 94-1302 | Адаптер | 2 |
| 52 | 4071341 | Шланг | 1 |
| 53 | 4158051 | Шланг | 1 |
| 54 | 4118274 | Шланг | 1 |
| 55 | 4155364 | Электромагнитный клапан | 1 |
| 56 | 94-2023 | Пробка | 1 |
| 57 | J900870 | Болт | 2 |
| 58 | M500807 | Гайка | 2 |
| 59 | A590908 | Пружинная шайба | 2 |
| 60 | 4160154 | Трубка PL1 | 1 |
| 62 | 4130176 | Штуцер трубки | 2 |
| 64 | 4144089 | Адаптер | 1 |
| 65 | 4128308 | Нейлоновый шланг | 1 |
| 66 | 94-1302 | Адаптер | 1 |
| 67 | 94-1402 | Угловой штуцер | 1 |
| 68 | 94-0630 | Угловой штуцер | 1 |
| 70 | 4055311 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
