Гусёк стрелы ропес — HITACHI KH180-3

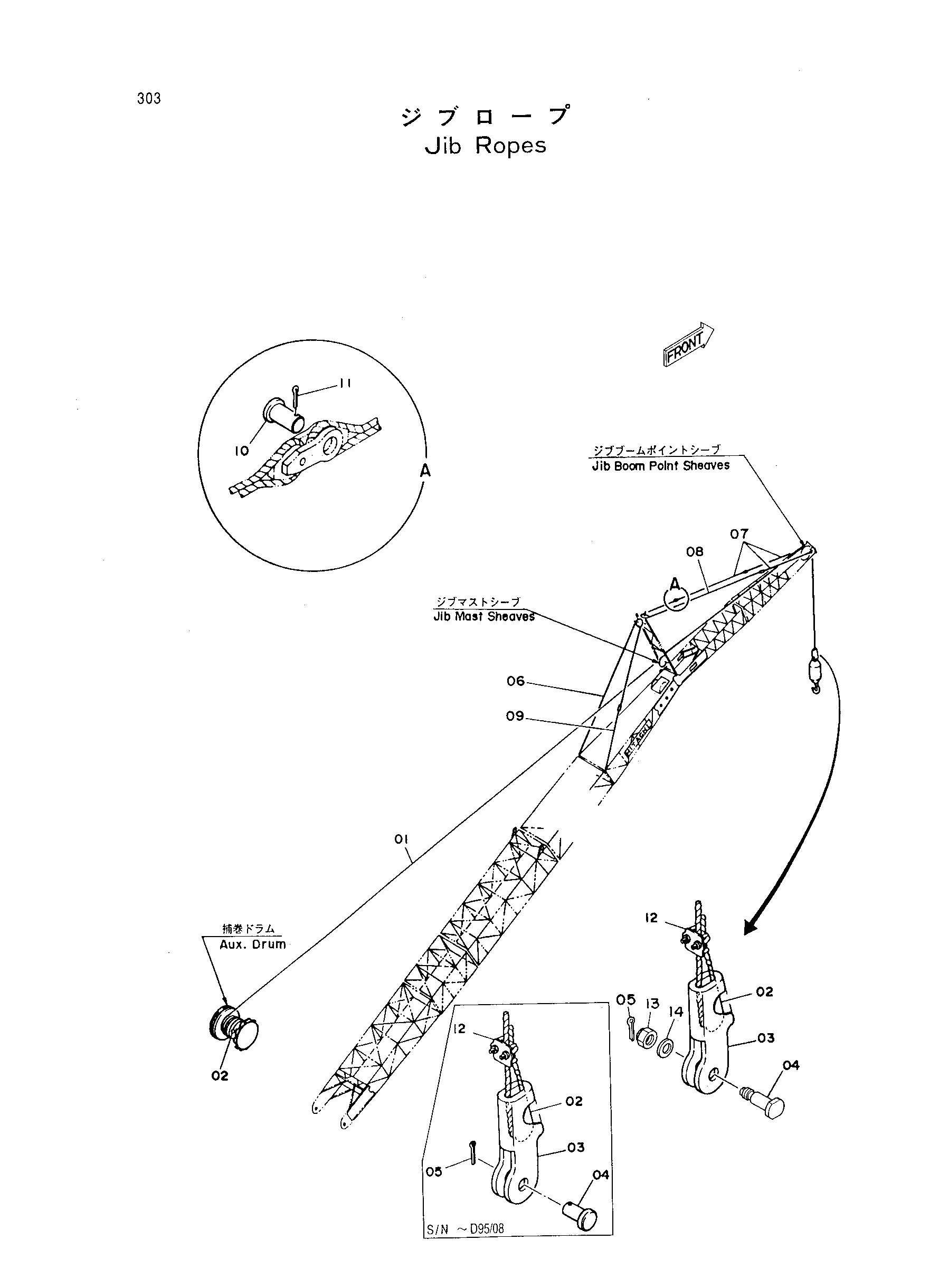

Заводская схема «Гусёк стрелы ропес» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4023329 замена: 4189289 | Канат провод 120M | 1 |
| 01 | 4189289 | Канат провод 120M | 1 |
| 02 | 4026075 | Ведге | 2 |
| 03 | 3002037 | Разъём канат | 1 |
| 04 | 431983 замена: 4360239 | Палец | 1 |
| 04 | 431983 замена: A766063 | Палец | 1 |
| 04 | 431983 замена: 4137247 | Палец | 1 |
| 04 | 431983 замена: 4114408 | Палец | 1 |
| 04 | 4360239 | Палец | 1 |
| 05 | A768063 | Шплинт | 1 |
| 05 | A766063 | Шплинт | 1 |
| 06 | 8021377 | Канат подвесной A (13.41M) | 1 |
| 07 | 8012562 | Канат подвесной B (5.84M) | 3 |
| 08 | 8012563 | Канат подвесной C (14.14M) | 1 |
| 09 | 8019644 | Канат подвесной D (1.9M) | 1 |
| 10 | 447955 | Палец | 8 |
| 11 | A768063 | Шплинт | 8 |
| 12 | 94-2907 | Зажим провод | 1 |
| 13 | 4137247 | Корончатая гайка | 1 |
| 14 | 4114408 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
