Управление уровень — HITACHI KH180-3

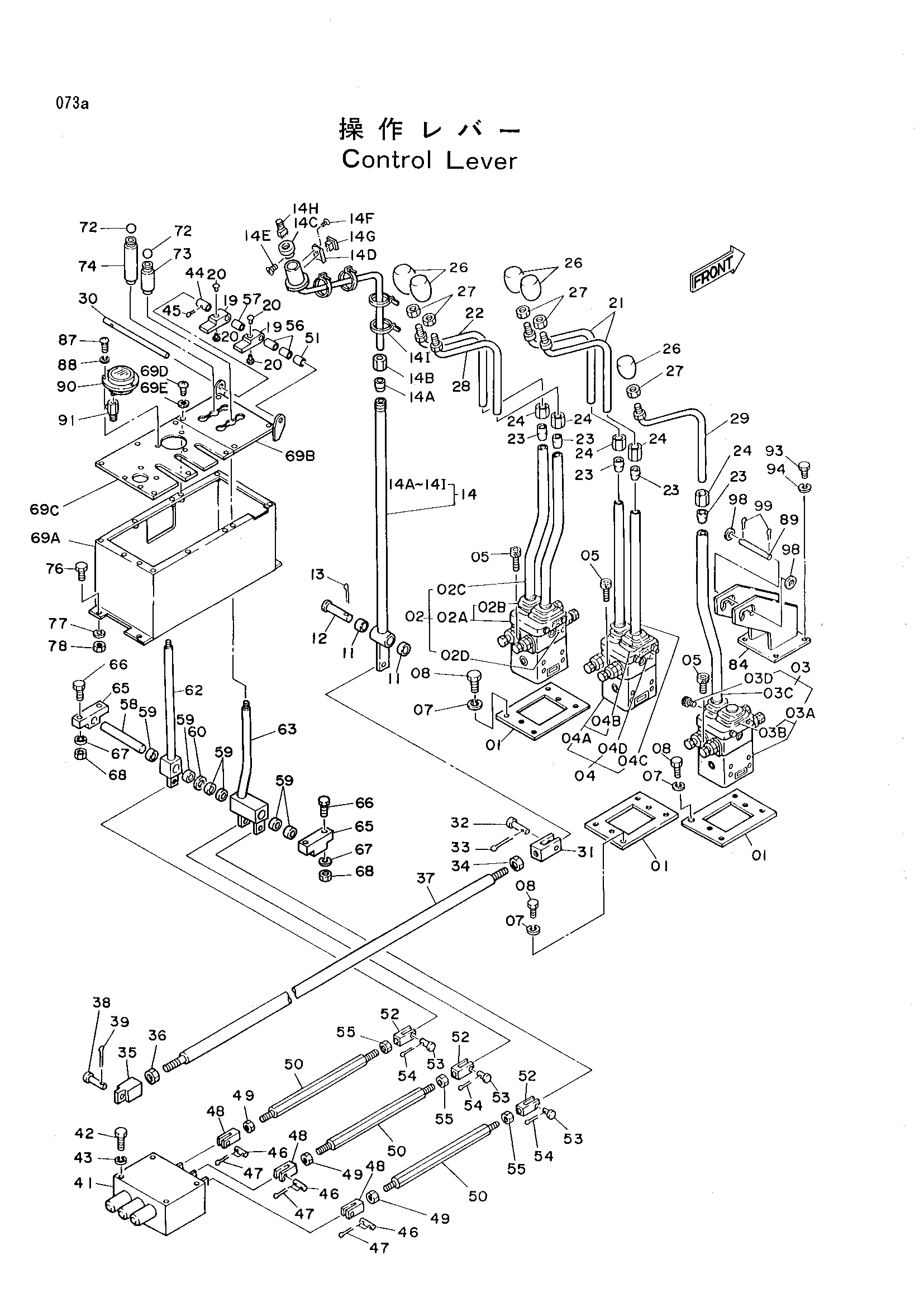

Заводская схема «Управление уровень» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9719885 | Крышка | 3 |
| 02 | 4155356 | Пилотный клапан | 1 |
| 02A | 4160229 | Пилотный клапан | 1 |
| 02B | 4160336 | Крышка | 2 |
| 02C | 8029284 | Рычаг | 2 |
| 02D | M341220 | Болт с внутренним шестигранником | 4 |
| 03 | 4155357 | Пилотный клапан | 1 |
| 03A | 4160230 | Пилотный клапан | 1 |
| 03B | 4160336 | Крышка | 1 |
| 03C | 8029284 | Рычаг | 1 |
| 03D | M341220 | Болт с внутренним шестигранником | 2 |
| 04 | 4150694 | Пилотный клапан | 1 |
| 04A | 4160228 | Пилотный клапан | 1 |
| 04B | 4160336 | Крышка | 2 |
| 04C | 8029283 | Рычаг | 2 |
| 04D | M341220 | Болт с внутренним шестигранником | 4 |
| 05 | M341030 | Болт с внутренним шестигранником | 6 |
| 07 | A590910 | Пружинная шайба | 12 |
| 08 | J901030 | Болт | 12 |
| 11 | 4075781 | Втулка | 2 |
| 12 | 4155726 | Палец | 1 |
| 13 | A764028 | Шплинт | 1 |
| 14 | 7017207 | Рычаг | 1 |
| 14A | 4157731 | Ограничитель | 1 |
| 14B | 4157732 | Рукоятка блокировка | 1 |
| 14C | 4192452 | Колпачок | 1 |
| 14D | 4192453 | Сиденье | 1 |
| 14E | J660308 | Винт | 2 |
| 14F | 4192006 | Винт | 2 |
| 14G | 4192454 | Выключатель | 1 |
| 14H | 4192455 | Выключатель пусхбут | 1 |
| 14I | 4044883 | Хомут | 4 |
| 19 | 4165357 | Ограничитель | 2 |
| 20 | 4165358 | Резиновая прокладка | 4 |
| 21 | 8029280 | Рычаг | 2 |
| 22 | 8029281 | Рычаг | 1 |
| 23 | 4157731 | Ограничитель | 5 |
| 24 | 4157732 | Рукоятка блокировка | 5 |
| 26 | 4154737 | Рукоятка | 5 |
| 27 | M581008 | Гайка | 5 |
| 28 | 8032403 | Рычаг | 1 |
| 29 | 8032402 | Рычаг | 1 |
| 30 | 4165359 | Палец | 1 |
| 31 | 4137328 | Концевой вилка(левый) | 1 |
| 32 | A741436 | Палец | 1 |
| 33 | A764025 | Шплинт | 1 |
| 34 | M580014 | Гайка (левый) | 1 |
| 35 | 4142233 | Концевой шток | 1 |
| 36 | M581411 | Гайка винг | 1 |
| 37 | 9719890 | Шток | 1 |
| 38 | 415350 | Палец | 1 |
| 39 | A762016 | Шплинт | 1 |
| 41-01 | 4155359 | Гидрораспределитель | 1 |
| 41-02 | 4240163 | Гидрораспределитель | 1 |
| 42 | M111020 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 4 |
| 44 | 4165360 | Проставка | 1 |
| 45 | A763025 | Шплинт | 1 |
| 46 | 485445 | Палец | 3 |
| 47 | A761610 | Шплинт | 6 |
| 48 | 4156610 | Концевой вилка(правый) | 3 |
| 49 | M500807 | Гайка | 3 |
| 50 | 4156609 | Шток | 3 |
| 51 | 4165361 | Проставка | 1 |
| 52 | M990844 | Концевой вилка | 3 |
| 53 | A740821 | Палец | 3 |
| 54 | A762013 | Шплинт | 3 |
| 55 | M580008 | Гайка (левый) | 3 |
| 56 | 4165362 | Проставка | 2 |
| 57 | 4165363 | Проставка | 1 |
| 58 | 4156611 | Палец | 1 |
| 59 | 4075781 | Втулка | 6 |
| 60 | A590120 | Шайба | 1 |
| 62 | 9720818 | Рычаг | 1 |
| 63 | 9731634 | Рычаг | 1 |
| 65 | 4156612 | Педестал | 2 |
| 66 | J901035 | Болт | 4 |
| 67 | A590910 | Пружинная шайба | 4 |
| 68 | J950010 | Гайка | 4 |
| 69A | 7014585 | Стойка | 1 |
| 69B | 8030843 | Крышка | 1 |
| 69C | 8028948 | Крышка | 1 |
| 69D | J650620 | Винт | 11 |
| 69E | J250006 | Шайба | 11 |
| 72 | 4156615 | Рукоятка | 2 |
| 73 | 4165364 | Замок | 1 |
| 74 | 4165365 | Замок | 1 |
| 76 | J901020 | Болт | 4 |
| 77 | A590910 | Пружинная шайба | 4 |
| 78 | J950010 | Гайка | 4 |
| 84 | 9721351 | Кронштейн | 1 |
| 87 | J850416 | Винт | 3 |
| 88 | J251004 | Пружинная шайба | 3 |
| 89 | 4165380 | Палец | 1 |
| 90 | 4172912 | Указатель прес. | 1 |
| 91 | 4151610 | Думпер | 1 |
| 93 | J901020 | Болт | 4 |
| 94 | A590910 | Пружинная шайба | 4 |
| 98 | A590116 | Шайба | 2 |
| 99 | A764028 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
