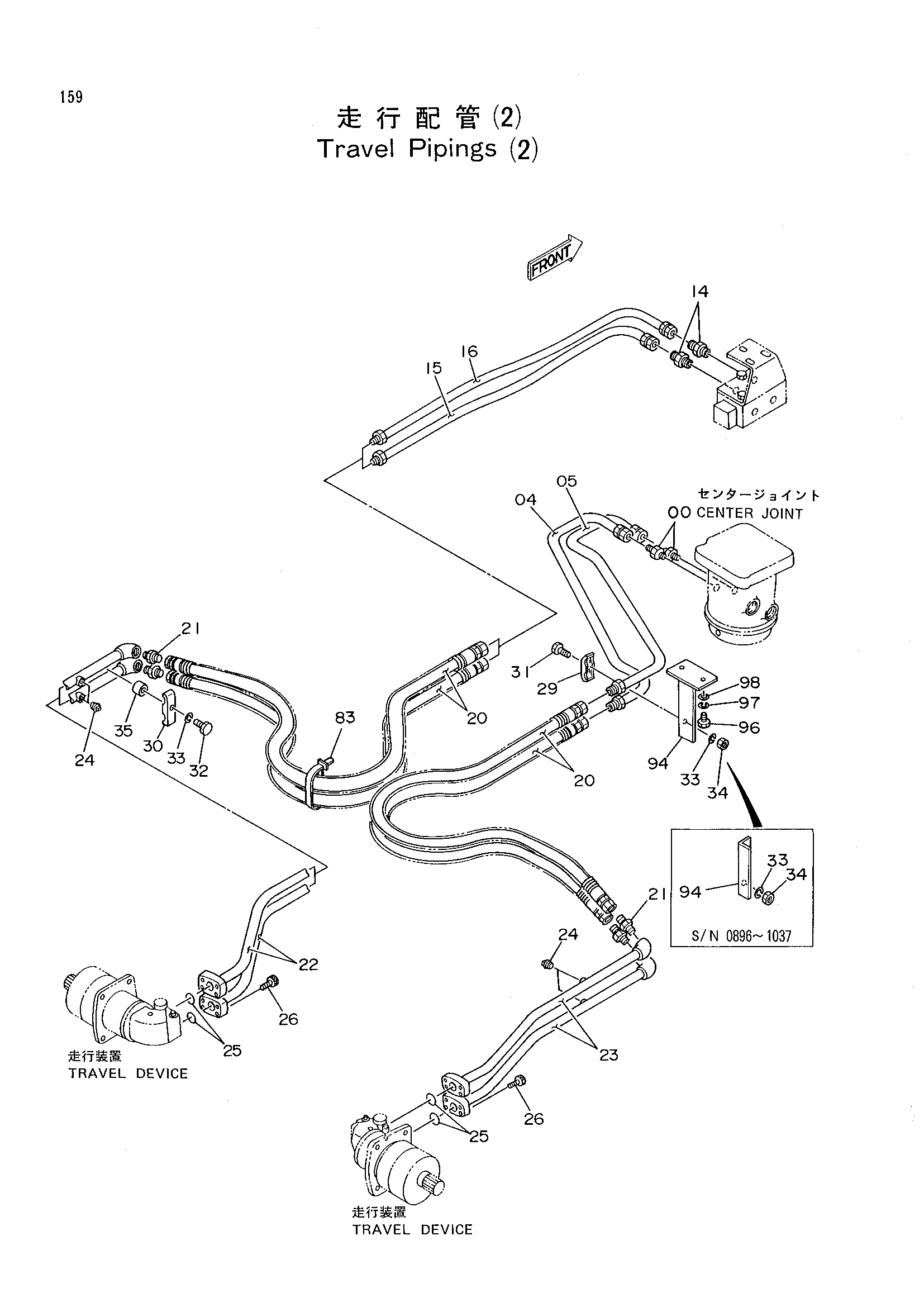

Ход трубопроводы(2) — HITACHI KH180-3
Заводская схема «Ход трубопроводы(2)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4139973 | Адаптер | 2 |
| 04 | 8041554 | Трубка TR3 | 1 |
| 05 | 8041555 | Трубка TR4 | 1 |
| 14 | 4042034 | Адаптер | 2 |
| 15 | 9716085 | Трубка | 1 |
| 16 | 9716084 | Трубка | 1 |
| 20 | 4169502 | Шланг | 4 |
| 21 | 94-1305 | Адаптер | 4 |
| 22 | 8032235 | Трубка TL-3 | 2 |
| 23 | 8032234 | Трубка TR-3 | 2 |
| 24 | 94-2022 | Пробка | 4 |
| 25 | A811030 | Уплотнительное кольцо | 4 |
| 26 | M341032 | Болт с внутренним шестигранником | 16 |
| 29-01 | 4053599 | Хомут трубки | 2 |
| 29-02 | 4189860 | Хомут трубки | 2 |
| 30 | 4169793 | Хомут трубки | 4 |
| 31-01 | J901270 | Болт | 2 |
| 31-02 | J901285 | Болт | 2 |
| 32 | J901260 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 6 |
| 34 | J950012 | Гайка | 2 |
| 35 | 4273783 | Проставка | 4 |
| 83 | 4121859 | Ленточный зажим | 10 |
| 94-01 | 4155015 | Опора | 2 |
| 94-02 | 9733298 | Опора | 2 |
| 94-03 | 9738737 | Опора | 2 |
| 96-01 | J901025 | Болт | 4 |
| 96-02 | J901220 | Болт | 4 |
| 97-01 | A590910 | Пружинная шайба | 4 |
| 97-02 | A590912 | Пружинная шайба | 4 |
| 98-01 | A590110 | Шайба | 4 |
| 98-02 | A590112 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
