Леадер 21M — HITACHI KH180-3

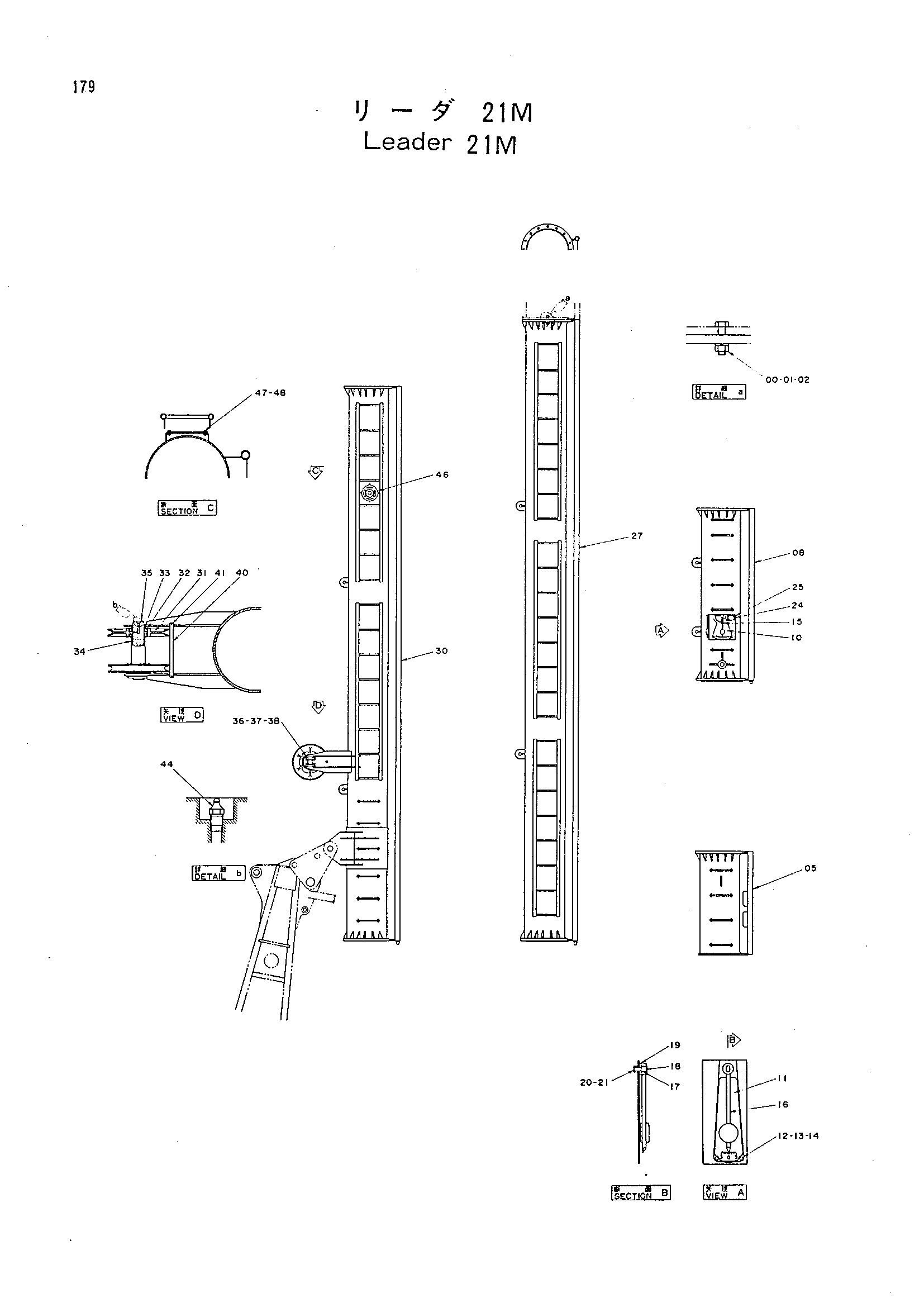

Заводская схема «Леадер 21M» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J932700 | Болт | 64 |
| 01 | A590927 | Пружинная шайба | 64 |
| 02 | J951027 | Гайка | 64 |
| 05 | 6008377 | Леадер | 1 |
| 08 | 6008378 | Леадер | 1 |
| 10 | 2007169 | Информационная табличка | 1 |
| 11 | 2001854 | Информационная табличка | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 8009367 | Поинтер | 1 |
| 16 | 9702079 | Поинтер | 1 |
| 17 | 946309 | Игольчатый подшипник | 2 |
| 18 | 4022475 | Палец | 2 |
| 19 | 4022476 | Проставка | 2 |
| 20 | M631215 | Корончатая гайка | 2 |
| 21 | A763025 | Шплинт | 2 |
| 24 | 4000329 | Информационная табличка | 1 |
| 25 | M491832 | Приводной винт | 4 |
| 27 | 6008379 | Леадер | 1 |
| 30 | 6008380 | Леадер | 1 |
| 31 | 3037912 | Канатный блок | 2 |
| 32 | 969959 | Шариковый подшипник | 4 |
| 33 | 4201260 | Проставка | 2 |
| 34 | 4201261 | Проставка | 1 |
| 35 | 4201259 | Мост | 1 |
| 36 | X4247 | Стопорная пластина | 2 |
| 37 | J901630 | Болт | 4 |
| 38 | A590916 | Пружинная шайба | 4 |
| 40 | 4200944 | Палец | 1 |
| 41 | A766050 | Шплинт | 2 |
| 44 | J75481 | Штуцер | 2 |
| 46 | 4114105 | Информационная табличка | 2 |
| 47 | 454273 | Болт | 8 |
| 48 | M500605 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
