Гусёк стрелы стрела — HITACHI KH180-3

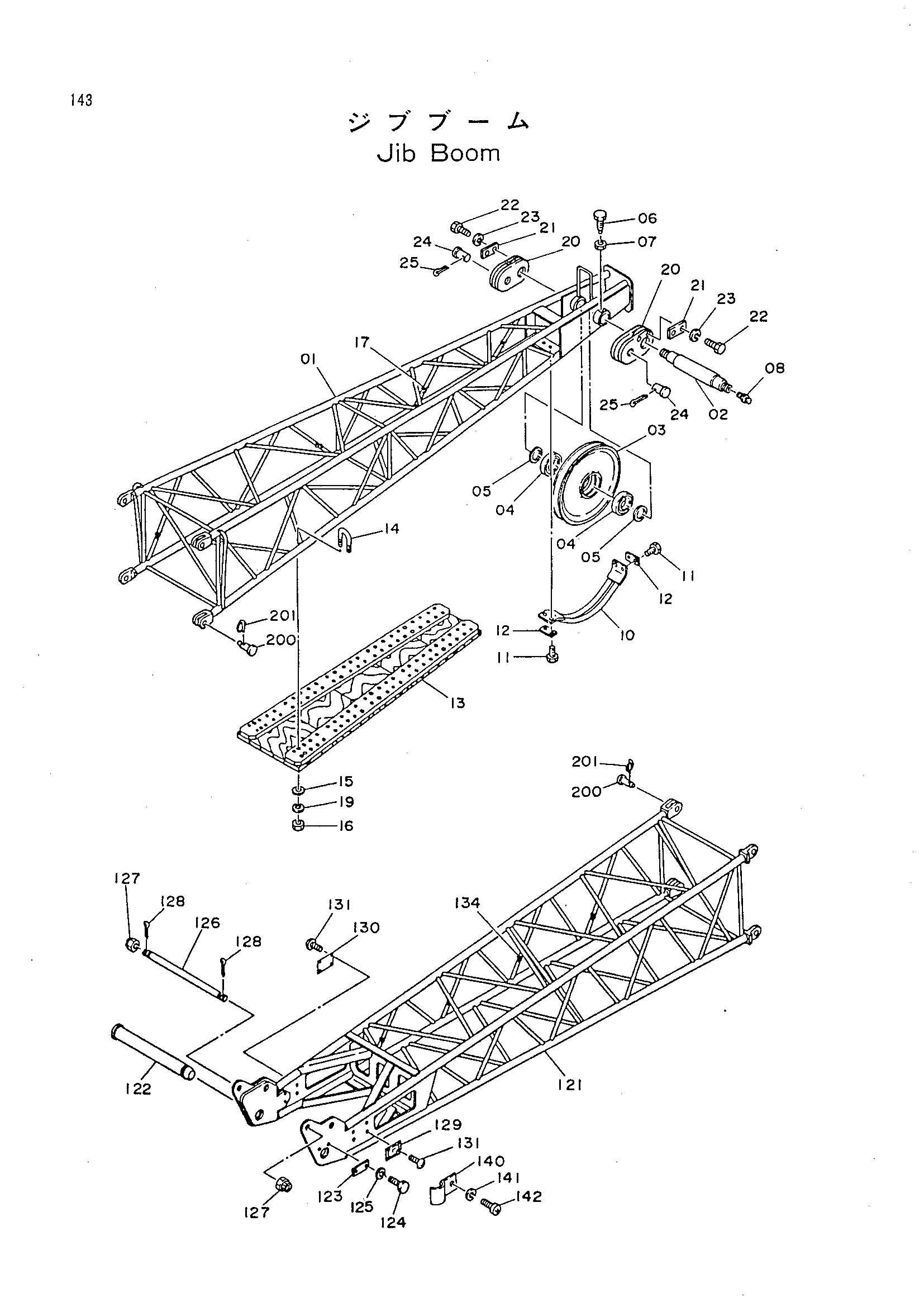

Заводская схема «Гусёк стрелы стрела» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-25 | 9062958 | Гусёк стрелы стрела верхний | 1 |
| 01 | 6007349 | Стрела гусёк стрелы (верхний | 1 |
| 02 | 4177412 | Мост | 1 |
| 03 | 3016414 | Канатный блок | 1 |
| 04 | 971541 | Шариковый подшипник | 2 |
| 05 | 4015297 | Проставка | 2 |
| 06 | 497855 | Болт сеттинг | 2 |
| 07 | J952010 | Гайка | 2 |
| 08 | J75481 | Штуцер | 1 |
| 10 | 8033335 | Направляющая каната | 1 |
| 11 | J901625 | Болт | 4 |
| 12 | X4853 | Стопорная шайба | 2 |
| 13 | 2007100 | Буффер | 1 |
| 14 | 441235 | U-образный болт | 6 |
| 15 | J217083 | Шайба | 12 |
| 16 | 429910 | Гайка | 12 |
| 17 | 4021391 | Зажим | 4 |
| 19 | A590910 | Пружинная шайба | 12 |
| 20 | 9723488 | Тяга | 2 |
| 21 | X4246 | Стопорная пластина | 2 |
| 22 | J901225 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 24 | 4169879 | Палец | 2 |
| 25 | A768056 | Шплинт | 2 |
| 121-142 | 9062959 | Гусёк стрелы стрела нижний | 1 |
| 121 | 6000684 | Стрела гусёк стрелы (нижний | 1 |
| 122 | 4177409 | Палец | 1 |
| 123 | X4972 | Стопорная пластина | 1 |
| 124 | M111420 | Болт | 2 |
| 125 | A590914 | Пружинная шайба | 2 |
| 126 | 4023143 | Болт | 1 |
| 127 | M633033 | Корончатая гайка | 2 |
| 128 | A766063 | Шплинт | 2 |
| 129 | 4133567 | Информационная табличка | 1 |
| 130 | 4133569 | Информационная табличка | 1 |
| 131 | M492564 | Приводной винт | 8 |
| 134 | 4021391 | Зажим | 4 |
| 140 | 939172 | Зажим | 1 |
| 141 | A590904 | Пружинная шайба | 1 |
| 142 | M430406 | Винт | 1 |
| 200 | 489144 | Палец | 4 |
| 201 | 4001834 | Палец кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
