Основной тормоз — HITACHI KH180-3

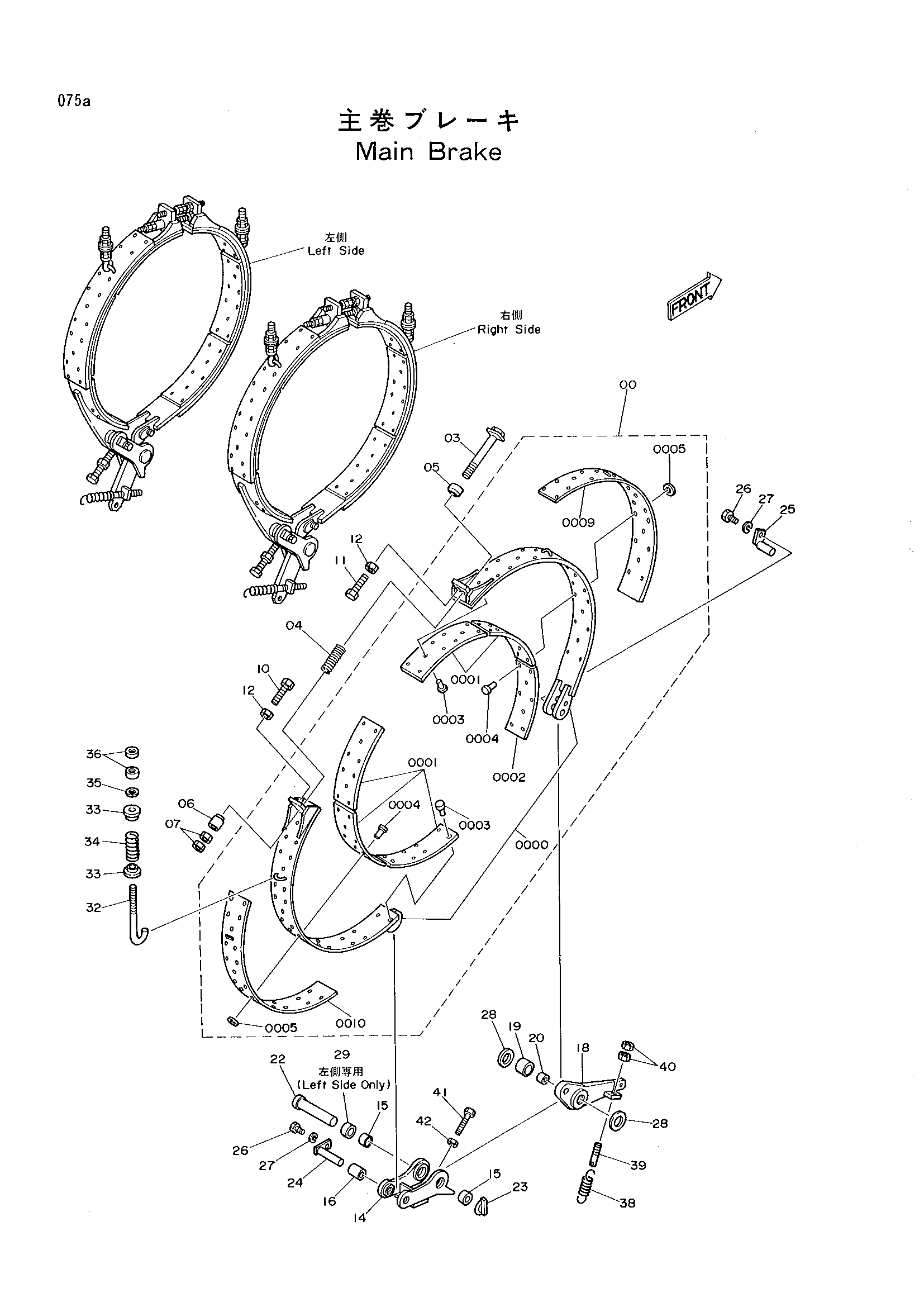

Заводская схема «Основной тормоз» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9085705	Тормоз лента узел'	2
0000	6009869	Лента тормоз	1
0001	4179534	Накладка	5
0002	4179535	Накладка	1
0003	944582	Заклёпка	12
0004-01	4029575	Манжета	44
0004-02	929157	Заклёпка	44
0005	A590106	Пружинная шайба	44
0009	9730612	Регулировочная шайба	1
0010	9730611	Регулировочная шайба	1
03	9703687	Болт	2
04	411078	Пружина	2
05	4080915	Сиденье	2
06	4142236	Сиденье	2
07	M512419	Гайка	4
10	4156839	Болт	2
11	M262090	Болт	2
12	J951020	Гайка	4
14	8029021	Тяга	2
15	4142243	Втулка	4
16	4142242	Втулка	2
18	9719921	Рычаг	2
19	4142235	Втулка	2
20	4142241	Втулка	2
22	4142237	Палец	2
23	9700006	Палец кольцо	2
24	9717685	Палец	2
25	9717684	Палец	2
26	J901225	Болт	4
27	A590912	Пружинная шайба	4
28	4155369	Регулировочная шайба	16
29	4229365	Проставка	1
32	4080919	Шток	4
33	411108	Седло пружины	8
34	413428	Пружина	4
35	A590108	Шайба	4
36	M500807	Гайка	8
38	425562	Пружина	2
39	4142240	Шток	2
40	J950012	Гайка	4
41	M261611	Болт	2
42	J950016	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
