Момент ограничитель — HITACHI KH180-3

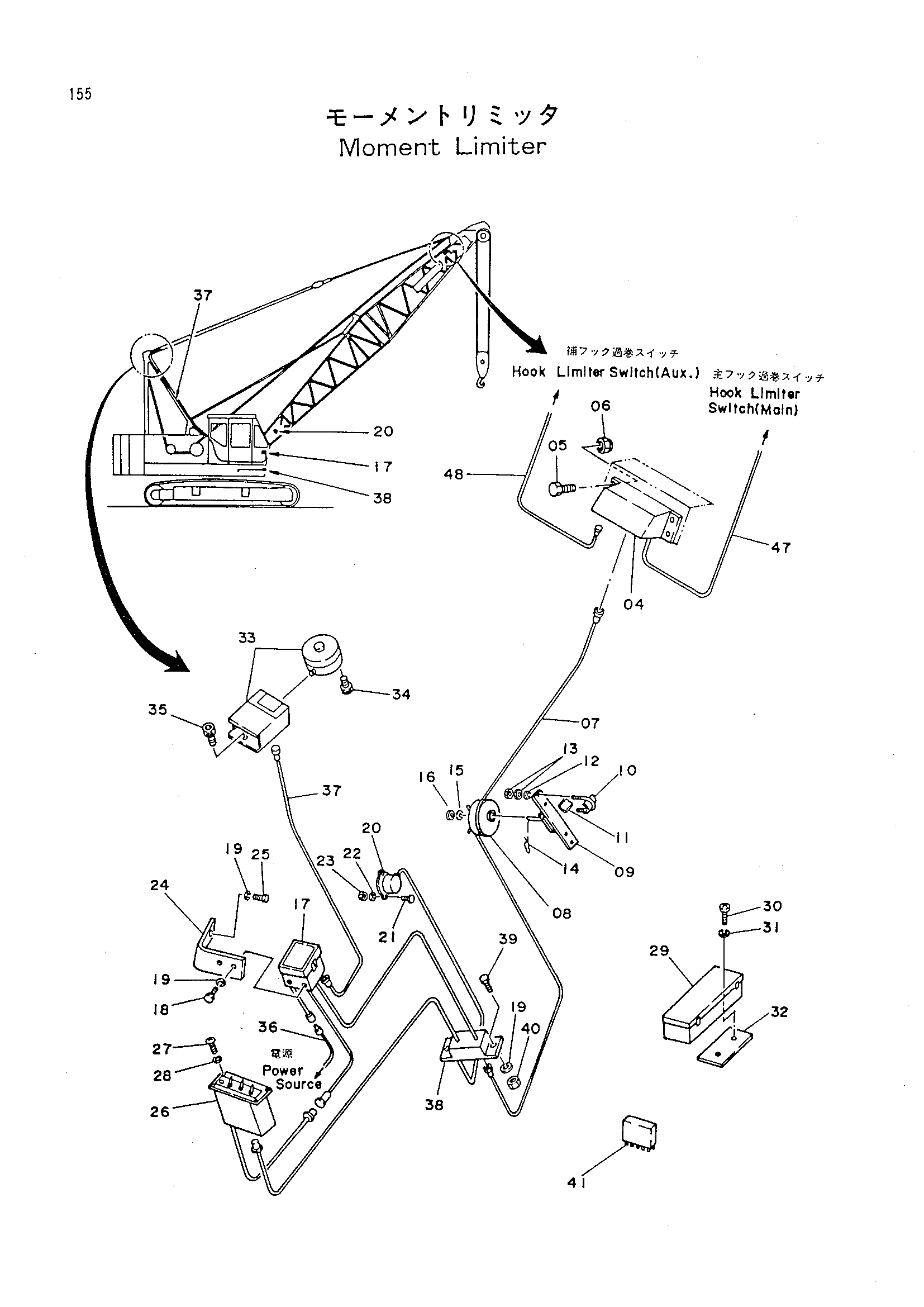

Заводская схема «Момент ограничитель» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4177712 | Короб клемма | 1 |
| 05 | J900820 | Болт | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | 4177546 | Жгут проводов | 1 |
| 08 | 7002986 | Реел трос | 1 |
| 09 | 8006028 | Кронштейн | 1 |
| 10 | 9720087 | U-образный болт | 2 |
| 11 | 9720086 | Баффер | 2 |
| 12 | A590116 | Шайба | 4 |
| 13 | J950016 | Гайка | 8 |
| 14 | 487041 | Палец | 1 |
| 15 | A590120 | Шайба | 1 |
| 16 | 959500 | Стопорное кольцо | 1 |
| 17 | 9072392 | Момент-лимитер | 1 |
| 18 | M111020 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 6 |
| 20 | 4176827 | Указатель угол | 1 |
| 21 | M200828 | Болт | 3 |
| 22 | A590908 | Пружинная шайба | 3 |
| 23 | M500807 | Гайка | 3 |
| 24 | 4180943 | Кронштейн | 1 |
| 25 | J901020 | Болт | 2 |
| 26 | 4177861 | Блок реле | 1 |
| 27 | J850410 | Винт | 6 |
| 28 | A590904 | Пружинная шайба | 6 |
| 29 | 4120662 | Короб | 1 |
| 30 | M430616 | Винт | 2 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | 4092370 | Резиновая прокладка | 1 |
| 33 | 4188816 | Лоад-скале | 1 |
| 34 | M340840 | Болт с внутренним шестигранником | 4 |
| 35 | M340610 | Болт с внутренним шестигранником | 4 |
| 36 | 4177547 | Жгут проводов | 1 |
| 37 | 4176830 | Жгут проводов | 1 |
| 38 | 4177713 | Короб клемма | 1 |
| 39 | J901025 | Болт | 2 |
| 40 | J950010 | Гайка | 2 |
| 41 | 9064605 | Кассет | 1 |
| 47 | 4177688 | Жгут проводов | 1 |
| 48 | 4177545 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
