Направляющее колесо — HITACHI KH180-3

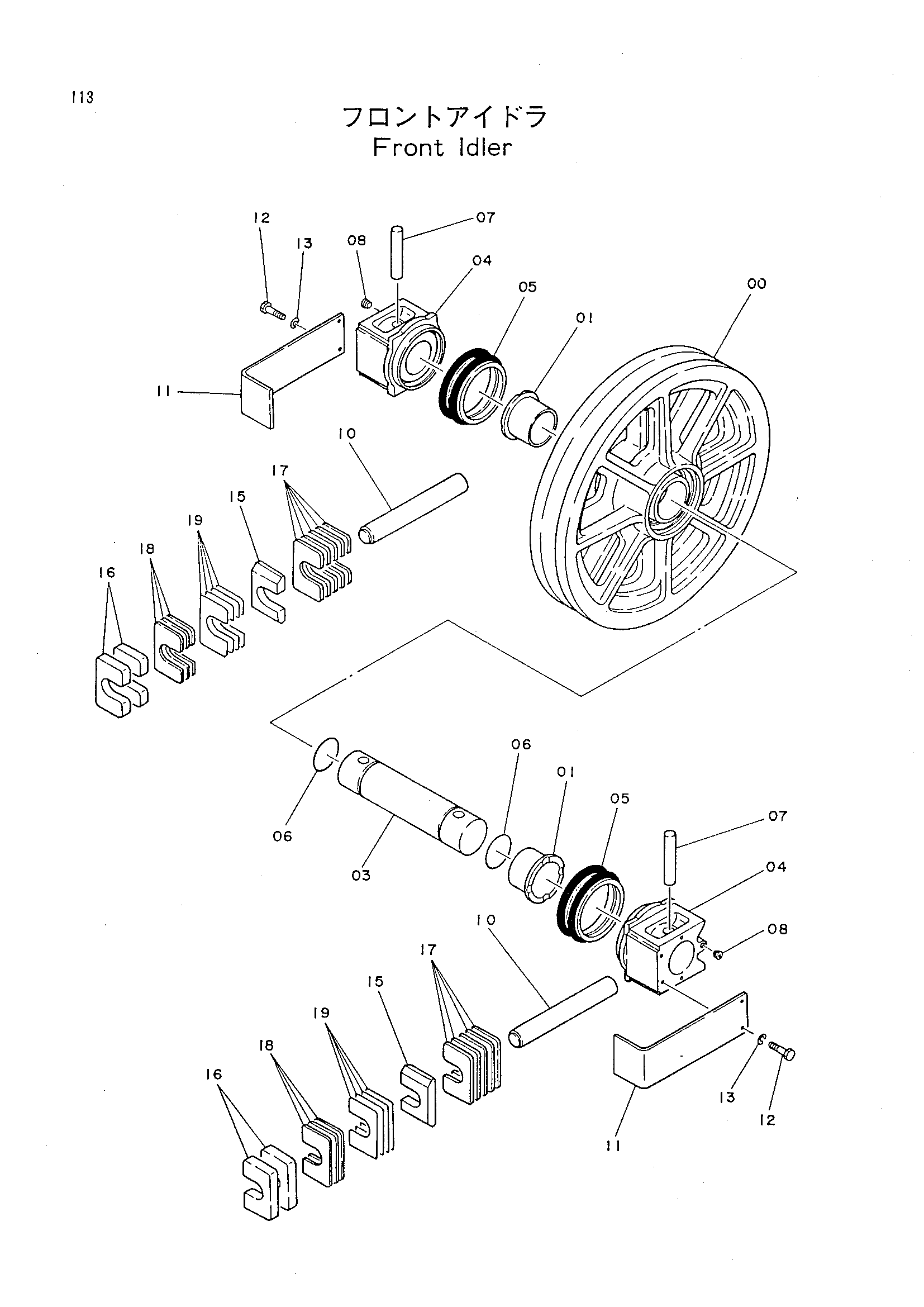

Заводская схема «Направляющее колесо» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9062241 | Направляющее колесо узел | 2 | |
| 00 | 2018427 | Тумблер таке-уп | 1 |
| 00-01 | 9058292 | Тумблер (с B | 1 |
| 01 | 3013017 | Втулка | 2 |
| 03 | 3032854 | Мост | 1 |
| 04 | 3028107 | Подшипник | 2 |
| 05 | 4110364 | Комплект уплотнений | 2 |
| 06 | A812090 | Уплотнительное кольцо | 2 |
| 07 | 4018856 | Палец | 2 |
| 08 | 94-2011 | Пробка | 2 |
| 10 | 4337721 | Шток | 2 |
| 11 | 9742789 | Опора | 2 |
| 12 | J901060 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 15 | 4151781 | Регулировочная шайба 25 | 2 |
| 16 | 4151782 | Регулировочная шайба 25 | 6 |
| 17 | 4151783 | Регулировочная шайба 12 | 10 |
| 18 | 4151784 | Регулировочная шайба 4.5 | 6 |
| 19 | 4151785 | Регулировочная шайба 3.2 | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
