Гусёк стрелы маст — HITACHI KH180-3

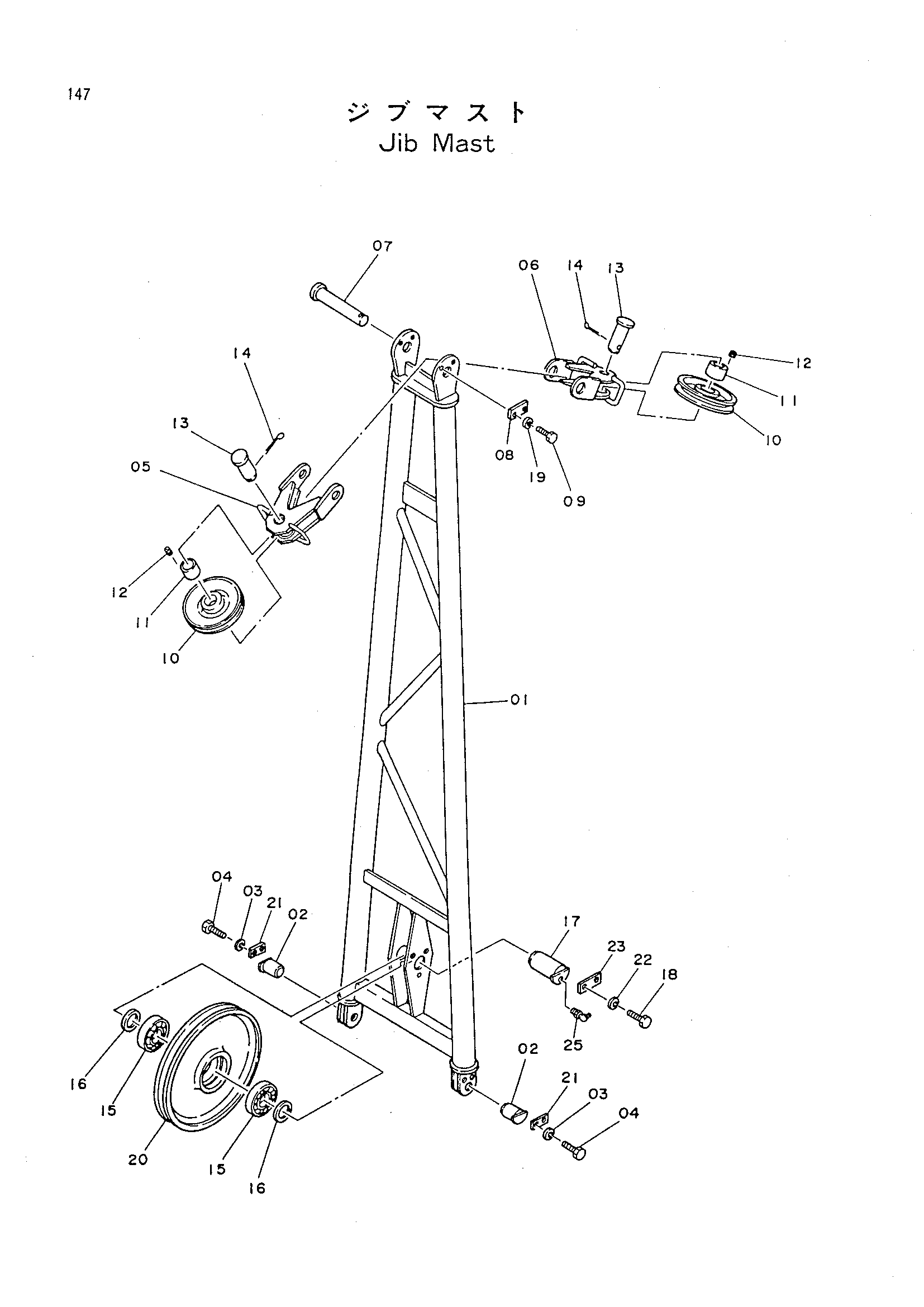

Заводская схема «Гусёк стрелы маст» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7015889 | Маст | 1 |
| 02 | 4177193 | Палец | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J901020 | Болт | 4 |
| 05 | 8033268 | Подвес | 1 |
| 06 | 8033269 | Подвес | 1 |
| 07 | 4082281 | Палец | 1 |
| 08 | X4246 | Стопорная пластина | 1 |
| 09 | J901220 | Болт | 2 |
| 10 | 3022874 | Схееве | 1 |
| 10-12 | 9062961 | Схееве (с BU | 2 |
| 11 | X4370 | Втулка | 1 |
| 12 | M450408 | Установочный винт | 1 |
| 13 | 4082282 | Палец | 2 |
| 14 | A761090 | Шплинт | 2 |
| 15 | 971541 | Шариковый подшипник | 2 |
| 16 | 4015297 | Проставка | 2 |
| 17 | 4177194 | Палец | 1 |
| 18 | J901218 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | 3016414 | Канатный блок | 1 |
| 21 | X4245 | Блокировка пластина | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 23 | X4246 | Стопорная пластина | 1 |
| 25 | J75581 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
