Защёлка вилка — HITACHI KH180-3

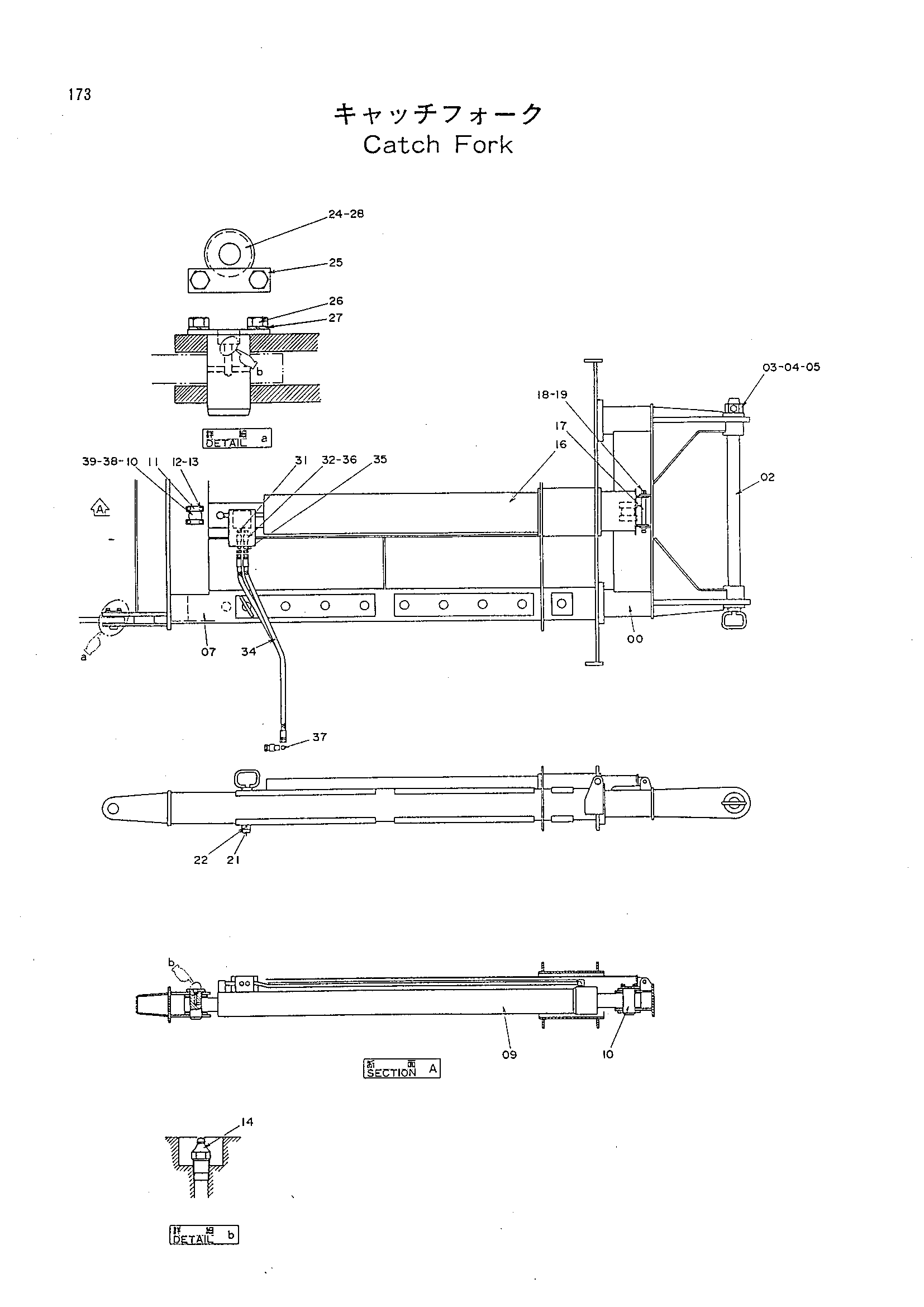

Заводская схема «Защёлка вилка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018131 | Вилка | 1 |
| 02 | 9727523 | Палец | 1 |
| 03 | 4201428 | Втулка | 1 |
| 04 | J932006 | Болт | 1 |
| 05 | J951020 | Гайка | 2 |
| 07 | 6008403 | Вилка | 1 |
| 09 | 4200932 | Гидроцилиндр. масляный | 1 |
| 10 | 4201415 | Палец | 2 |
| 11 | X4246 | Стопорная пластина | 4 |
| 12 | J901225 | Болт | 8 |
| 13 | A590912 | Пружинная шайба | 8 |
| 14 | J75481 | Штуцер | 2 |
| 16 | 8038197 | Крышка | 1 |
| 17 | 4176757 | Палец | 1 |
| 18 | A590120 | Шайба | 2 |
| 19 | 4077248 | Стопорный палец | 2 |
| 21 | 9727522 | Палец | 2 |
| 22 | 4104868 | Стопорный палец | 2 |
| 24 | 4201429 | Палец | 2 |
| 25 | X4246 | Стопорная пластина | 2 |
| 26 | J901225 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | J75481 | Штуцер | 2 |
| 31 | 94-1702 | Адаптер | 2 |
| 32 | 4128305 | Самоуплотняющееся соединение | 2 |
| 34 | 4128917 | Шланг | 2 |
| 35 | 94-1302 | Адаптер | 2 |
| 36 | 4128304 | Самоуплотняющееся соединение | 2 |
| 37 | 94-1402 | Угловой штуцер | 2 |
| 38 | 4130686 | Втулка | 2 |
| 39 | 4105912 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
