Башенный гусёк стрелы остановка — HITACHI KH180-3

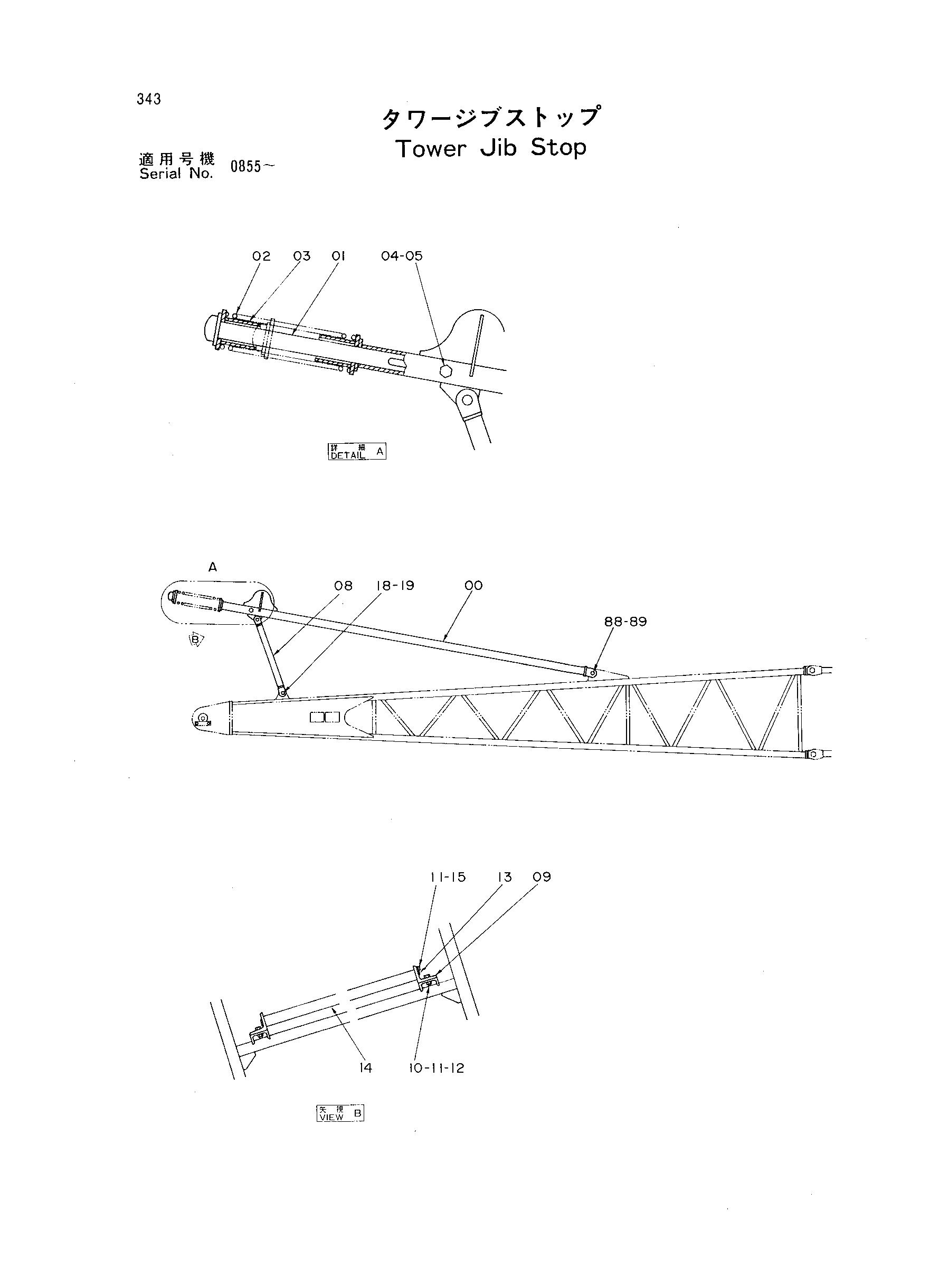

Заводская схема «Башенный гусёк стрелы остановка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074067 | Башенный гусёк стрелы остановка в сборе | 1 | |
| 00 | 8038758 | Опора наружный | 2 |
| 01 | 9723940 замена: 9742634 | Опора внутренний | 2 |
| 01 | 9723940 замена: 9742635 | Опора внутренний | 2 |
| 01 | 9742634 | Опора внутренний | 2 |
| 02 | 4180088 | Пружина сжатия | 2 |
| 03 | 9723941 | Опора | 4 |
| 03 | 9742635 | Опора | 4 |
| 04 | M211690 | Болт | 2 |
| 05 | J950016 | Гайка | 4 |
| 08 | 7014432 | Шток коннектинг | 1 |
| 09 | 4160940 | Кронштейн | 2 |
| 10 | J901030 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 5 |
| 12 | J950010 | Гайка | 4 |
| 13 | 9720508 | Палец | 1 |
| 14 | 4160936 | Проставка | 1 |
| 15 | J901014 | Болт | 1 |
| 18 | 440462 | Палец | 6 |
| 19 | A766040 | Шплинт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
