Портал(высокий) — HITACHI KH180-3

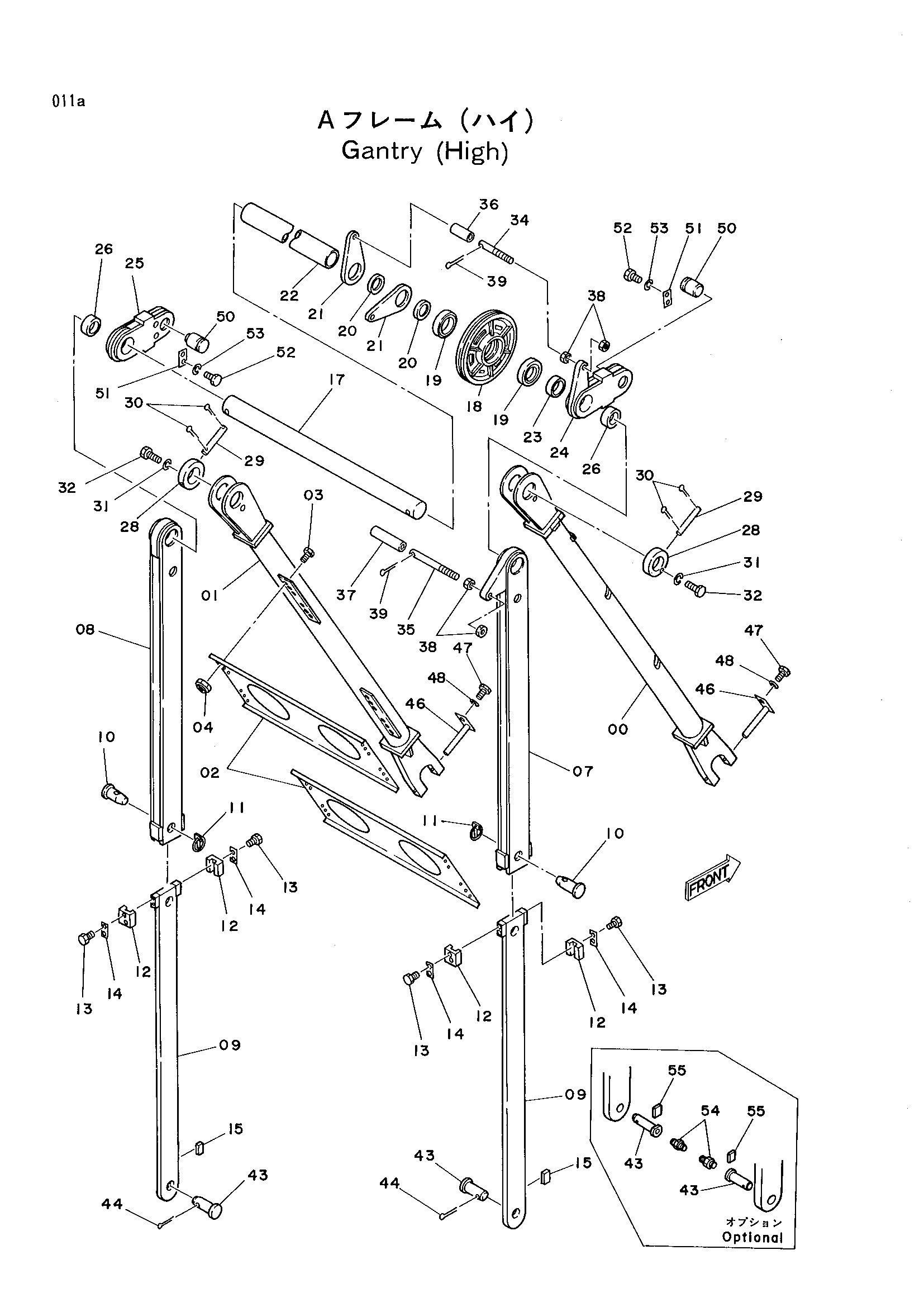

Заводская схема «Портал(высокий)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7013748	LEG передний	1
01	7013749	LEG передний	1
02	9719476	Опора	2
03-01	M211636	Болт	24
03-02	M211640	Болт	24
04	M660016	U-образная гайка	24
07	8028333	LEG задний	1
08	8028332	LEG задний	1
09	8028334	LEG задний	2
10	4020157	Палец	2
11	947447	Замок	2
12	4020158	Направляющая	4
13	J901225	Болт	8
14	4034073	Стопорная шайба	4
15	4141197	Блок	2
17	4141191	Мост	1
18	3028457	Канатный блок	1
19	969282	Шариковый подшипник	2
20	4065222	Проставка	2
21	4153493	Тяга	2
22	4141192	Проставка	1
23	4141193	Проставка	1
24	8028330	Тяга	1
25	8028331	Тяга	1
26	4046633	Проставка	2
28	499801	Втулка	2
29	499802	Палец	2
30	A762020	Шплинт	4
31	A590912	Пружинная шайба	2
32	J901245	Болт	2
34	4141194	Палец	1
35	4141195	Палец	1
36	4141196	Проставка	1
37	4130531	Проставка	1
38	J951024	Гайка	4
39	A765050	Шплинт	2
43-01	4084783	Палец	2
43-02	4239856	Палец	2
44	A761000	Шплинт	2
46	9719470	Палец	2
47	J901025	Болт	2
48	A590910	Пружинная шайба	2
50	4046635	Палец	2
51	X4246	Стопорная пластина	2
52	J901220	Болт	4
53	A590912	Пружинная шайба	4
54	J95481	Штуцер	2
55	4085592	Пластина	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
