Рама — HITACHI KH180-3

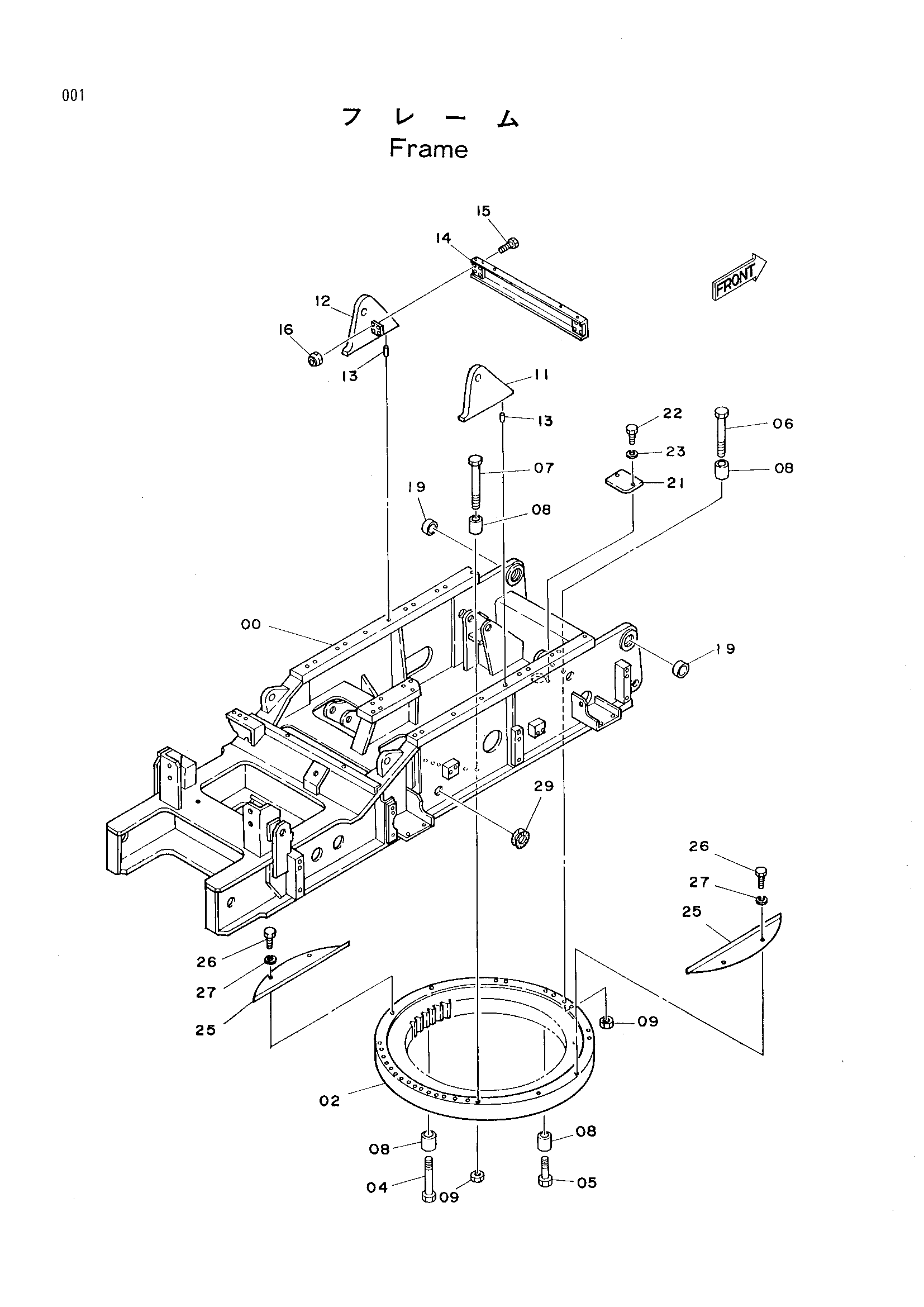

Заводская схема «Рама» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002271 | Рама основной | 1 |
| 02-01 | 9053096 | Поворот киркле | 1 |
| 02-02 | 9099074 | Поворот киркле | 1 |
| 04 | J932711 | Болт | 24 |
| 05 | J932706 | Болт | 8 |
| 06 | 4154660 | Болт | 8 |
| 07 | 4154659 | Болт | 14 |
| 08 | 4156386 | Проставка | 54 |
| 09 | J951027 | Гайка | 22 |
| 11 | 9730239 | Кронштейн | 1 |
| 12 | 9730240 | Кронштейн | 1 |
| 13 | J400832 | Довел | 4 |
| 14 | 8028897 | Стойка | 1 |
| 15 | M211650 | Болт | 8 |
| 16 | M660016 | U-образная гайка | 8 |
| 19-01 | 4146339 | Втулка | 2 |
| 19-02 | 4221919 | Втулка | 2 |
| 21 | 4093445 | Крышка | 1 |
| 22 | J901220 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 25 | 4155701 | Крышка | 2 |
| 26 | J901220 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 29 | 4158671 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
