Верхний стрела — HITACHI KH180-3

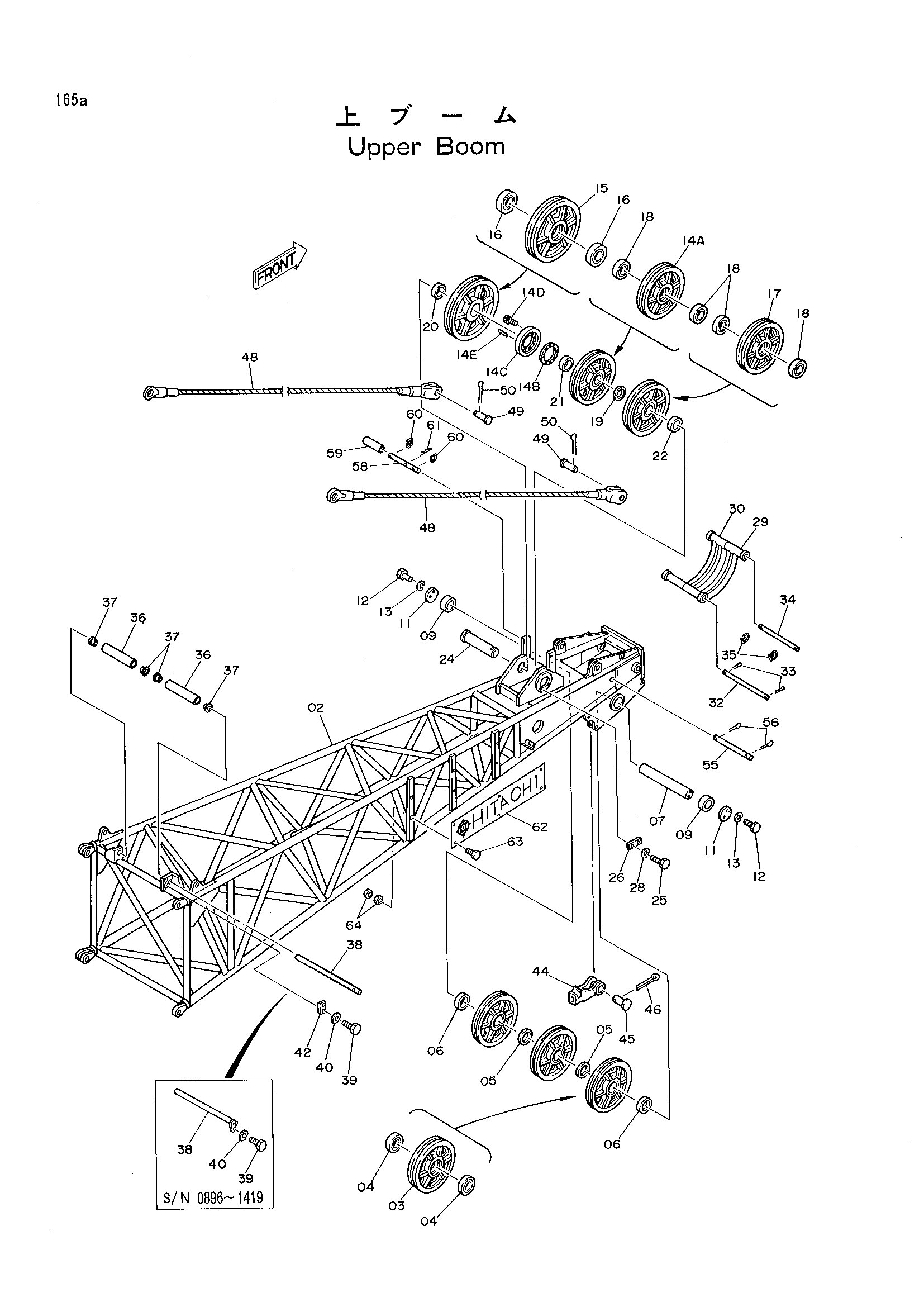

Заводская схема «Верхний стрела» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9080766	Стрела верхний	1
02	5002301	Стрела верхний	1
03	3010172	Канатный блок	3
04	4023691	Подшипник шарик	6
05	4026005	Проставка	2
06	4224180	Проставка	2
07	3042249	Мост	1
09	4224177	Проставка	2
11	4224179	Фиксатор	2
12	J901635	Болт	4
13	A590916	Пружинная шайба	4
14A	3042167	Канатный блок	1
14B	4223673	Втулка	1
14C	4223669	Шкив	1
14D	M340830	Болт с внутренним шестигранником	6
14E	J400832	Довел	2
15	3042278	Канатный блок	1
16	4110533	Подшипник шарик	2
17	3010172	Канатный блок	1
18	4023691	Подшипник шарик	4
19	4026005	Проставка	1
20	4224182	Проставка	1
21	4224183	Проставка	1
22	4224181	Проставка	1
24	4224178	Мост	1
25	J932035	Болт	2
26	X4249	Стопорная пластина	1
28	A590920	Пружинная шайба	2
29	8042064	Направляющая каната	1
30	8042065	Направляющая каната	1
32	4224022	Палец	1
33	A764028	Шплинт	2
34	4224021	Палец	1
35	947404	Палец кольцо	2
36	4142689	Ролик	2
37	4142688	Втулка	4
38-01	4287460	Мост	1
38-02	9717873	Мост	1
39-01	J900814	Болт	2
39-02	J901220	Болт	4
40-01	A590908	Пружинная шайба	2
40-02	A590912	Пружинная шайба	4
42	4287461	Стопорная пластина	2
44	2011693	Разъём канат	1
45	4106850	Палец	1
46	A761080	Шплинт	1
48	8032678	Канат подвесной	2
49	431756	Палец	2
50	A761080	Шплинт	2
55	4157543	Палец	1
56	A768050	Шплинт	2
58	4224175	Палец	1
59	4224176	Проставка	1
60	4001834	Палец	2
61	487041	Стопорный палец	1
62-01	1003986	Информационная табличка	2
62-02	4235947	Информационный пластина	2
63	J901025	Болт	12
64	J950010	Гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
