Верхний стрела — HITACHI KH180-3

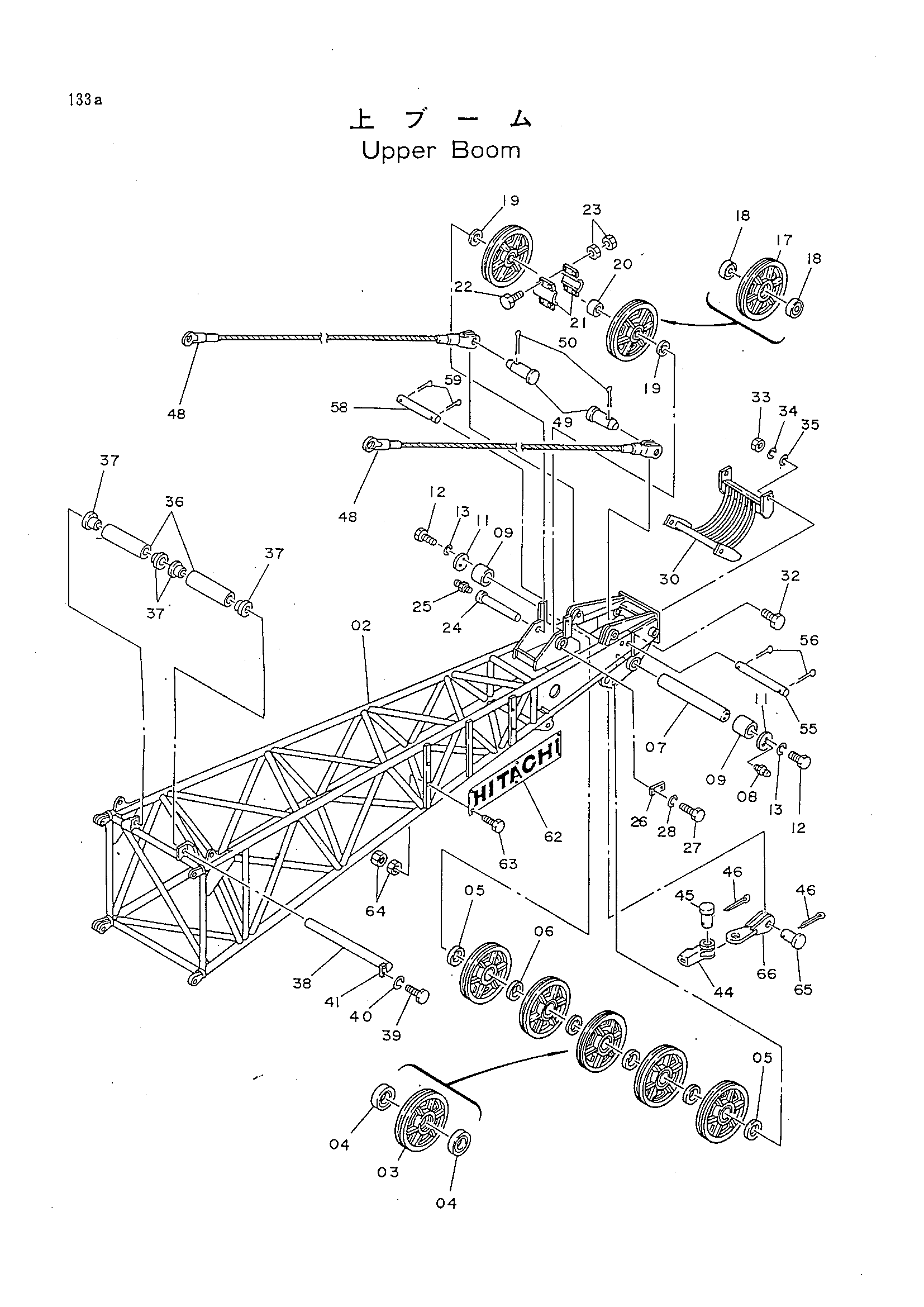

Заводская схема «Верхний стрела» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9062948	Стрела верхний узел'	1
02	6008374	Стрела верхний	1
03	3020683	Канатный блок	5
04	944922	Шариковый подшипник	10
05	438023	Проставка	2
06	442617	Проставка	6
07	3037966	Мост	1
08	J75481	Штуцер	2
09	4200800	Проставка	2
11	X4248	Стопорная пластина	4
12	J932045	Болт	8
13	A590920	Пружинная шайба	8
17	3020684	Канатный блок	2
18	971541	Шариковый подшипник	4
19	4015297	Проставка	2
20	4084147	Проставка	1
21	9710517	Проставка разрезной	2
22	J901040	Болт	4
23	J950010	Гайка	8
24	4177196	Мост	1
25	J75481	Штуцер	2
26	X4246	Стопорная пластина	1
27	J901225	Болт	2
28	A590912	Пружинная шайба	2
30	7021780	Направляющая каната	1
32	J932050	Болт	4
33	J951020	Гайка	4
34	A590920	Пружинная шайба	4
35	A590120	Шайба	4
36	4142689	Ролик	2
37	4142688	Втулка	4
38	4287460	Мост	1
39	M341220	Болт с внутренним шестигранником	4
40	A590912	Пружинная шайба	4
44	3037921	Разъём канат	1
45	4177197	Палец	1
46	A768071	Шплинт	2
48	8033045	Канат подвесной	2
49	431756	Палец	2
50	A761080	Шплинт	2
55	4157543	Палец	1
56	A768050	Шплинт	2
58	4157542	Палец	1
59	A765050	Шплинт	2
62	4235947	Информационная табличка	2
63	J901025	Болт	12
41	4287461	Стопорная пластина	2
64	J950010	Гайка	24
65	4200907	Палец	1
66	8038059	Тяга	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
