Гидролинии хода (1) — HITACHI KH180-3

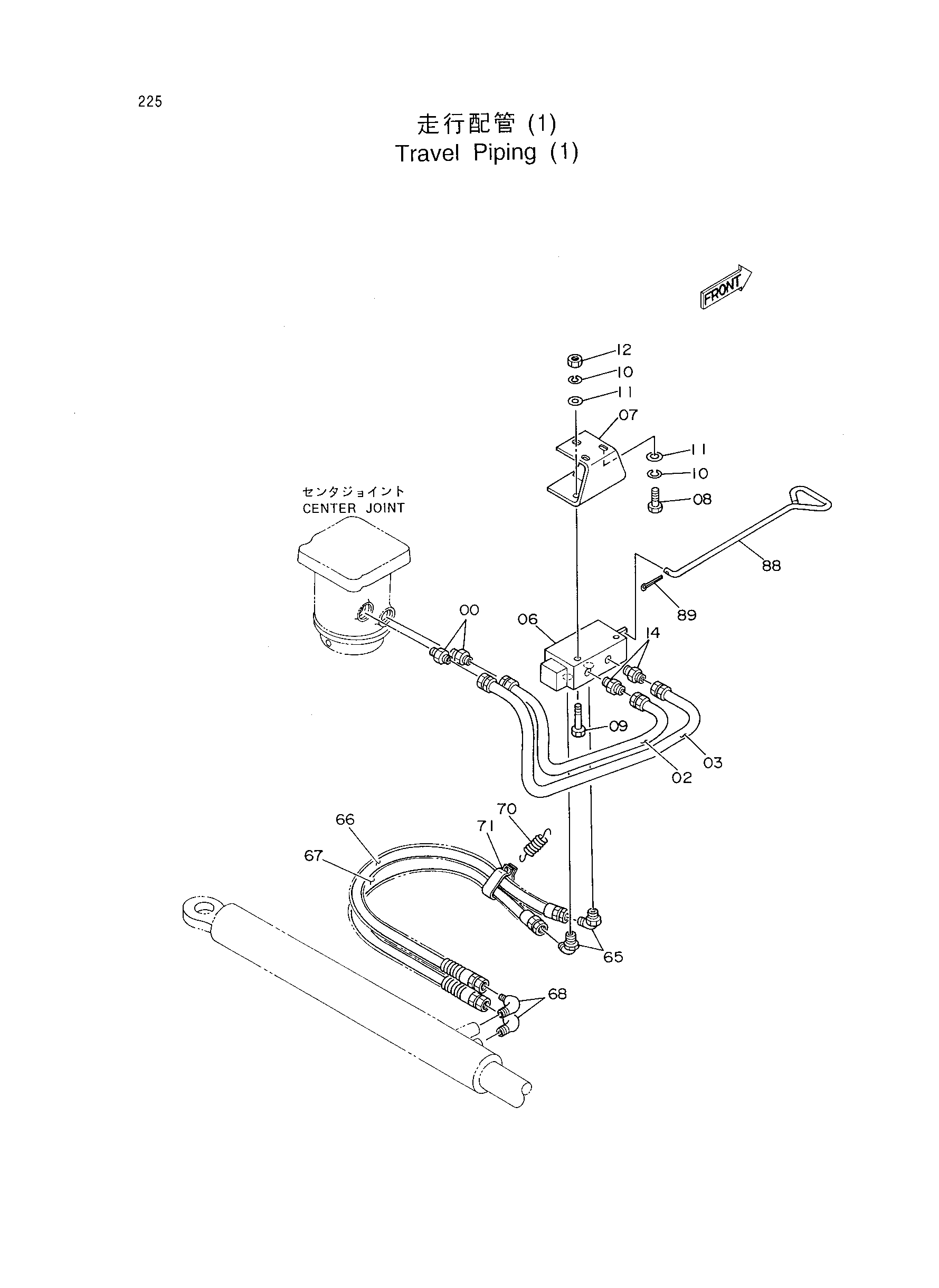

Заводская схема «Гидролинии хода (1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 2 |
| 00 | 4139973 | Адаптер | 2 |
| 02 | 8028531 | Трубка TL1 | 1 |
| 02 | 8031678 | Трубка TL1 | 1 |
| 02 | 8031678 | Трубка TL1 | 1 |
| 02 | 8041552 | Трубка TL1 | 1 |
| 02 | 8041552 | Трубка TL1 | 1 |
| 03 | 8028530 | Трубка TL2 | 1 |
| 03 | 8031679 | Трубка TL2 | 1 |
| 03 | 8031679 | Трубка TL2 | 1 |
| 03 | 8041553 | Трубка TL2 | 1 |
| 03 | 8041553 | Трубка TL2 | 1 |
| 06 | 4154818 | Гидрораспределитель | 1 |
| 07 | 8028605 | Кронштейн | 1 |
| 08 | J901230 | Болт | 3 |
| 09 | J901200 замена: M341200 | Болт | 3 |
| 09 | M341200 | Болт с внутренним шестигранником | 3 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | A590112 | Шайба | 6 |
| 12 | J950012 | Гайка | 3 |
| 14 | 4129457 | Адаптер | 2 |
| 14 | 4042034 | Адаптер | 2 |
| 65 | 4037760 | Угловой штуцер | 2 |
| 66 | 4154680 | Шланг | 1 |
| 67 | 4154681 | Шланг | 1 |
| 68 | 94-1403 | Угловой штуцер | 2 |
| 70 | 423 | Пружина | 1 |
| 71 | 4081118 | Хомут | 1 |
| 88 | 4086960 | Шток | 1 |
| 89 | J412520 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
