Насос трубопроводы(1) — HITACHI KH180-3

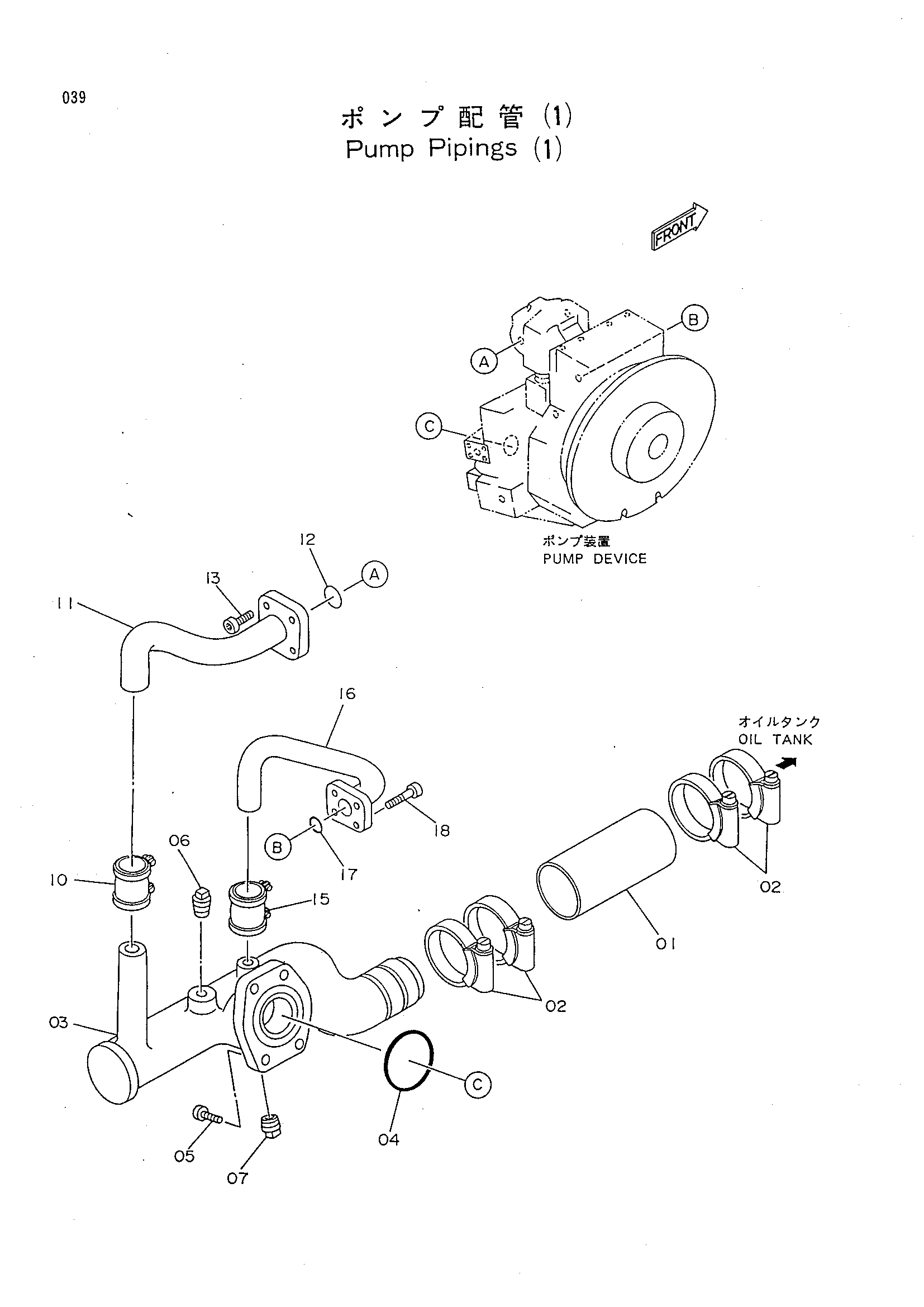

Заводская схема «Насос трубопроводы(1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4176237 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 7016006 | Трубка | 1 |
| 04 | A812115 | Уплотнительное кольцо | 1 |
| 05 | M341640 | Болт с внутренним шестигранником | 4 |
| 06 | 94-2026 | Пробка | 1 |
| 07 | 94-2022 | Пробка | 1 |
| 10 | 4067834 | Муфта | 1 |
| 11 | 9743370 | Трубка | 1 |
| 12 | A812050 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4073889 | Муфта | 1 |
| 16 | 8033309 | Трубка | 1 |
| 17 | A812030 | Уплотнительное кольцо | 1 |
| 18 | M341036 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
