Рычаг блокировка — HITACHI KH180-3

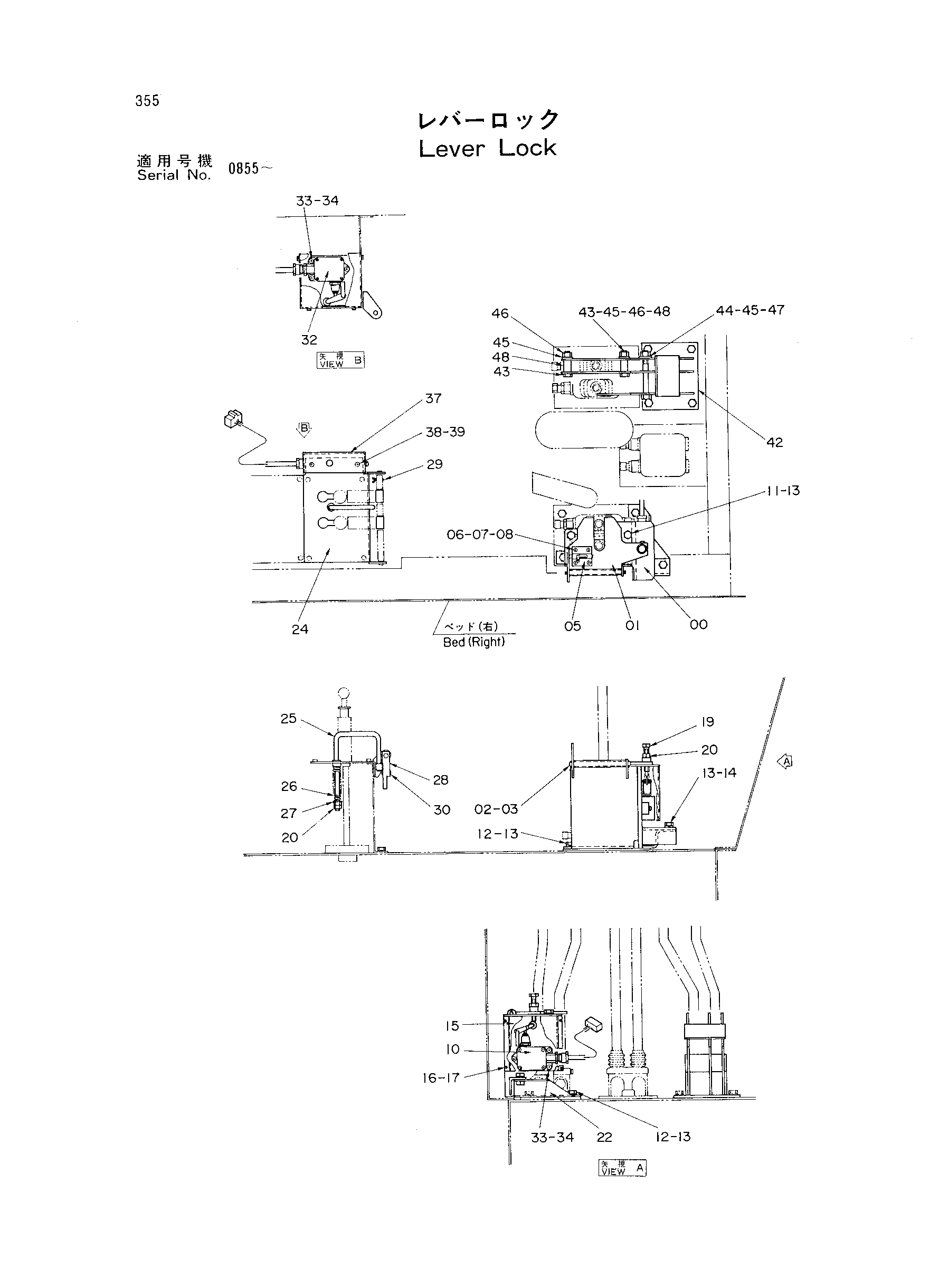

Заводская схема «Рычаг блокировка» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7016819 | Кронштейн | 1 |
| 01 | 8031785 | Рычаг | 1 |
| 02 | 4170092 | Палец | 1 |
| 03 | A763016 | Шплинт | 2 |
| 05 | 4170093 | Раткх | 1 |
| 06 | M430508 | Винт | 4 |
| 07 | A590105 | Плоская шайба | 4 |
| 08 | A590905 | Пружинная шайба | 4 |
| 10 | 4187904 | Выключатель концевой | 1 |
| 11 | 4169512 | Болт | 2 |
| 12 | J901035 | Болт | 3 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | J901025 | Болт | 1 |
| 15 | 4170091 | Крышка | 1 |
| 16 | M430306 | Винт | 4 |
| 17 | A590903 | Пружинная шайба | 4 |
| 19 | M261056 | Болт | 1 |
| 20 | M581008 | Гайка | 1 |
| 22 | 9725073 | Кронштейн | 1 |
| 24 | 7016805 | Крышка | 1 |
| 25 | 9725061 | Ограничитель | 1 |
| 26 | 4171285 | Пружина сжатия | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 28 | 4187607 | Ограничитель | 2 |
| 29 | A763025 | Шплинт | 1 |
| 30 | 4165358 | Резиновая подушка | 4 |
| 32 | 4187905 | Выключатель концевой | 1 |
| 33 | M430620 | Винт | 6 |
| 33 | M430625 | Винт | 6 |
| 34 | A590906 | Пружинная шайба | 6 |
| 37 | 4187605 | Крышка | 1 |
| 38 | J850610 | Винт | 4 |
| 39 | J251006 | Пружинная шайба | 4 |
| 42 | 7016655 | Кронштейн | 1 |
| 43 | J901250 | Болт | 2 |
| 44 | J901200 | Болт | 1 |
| 45 | A590112 | Плоская шайба | 3 |
| 46 | M660012 | U-образная гайка | 2 |
| 47 | J950012 | Гайка | 1 |
| 48 | 4171883 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
