Механизм натяжения — HITACHI KH180-3

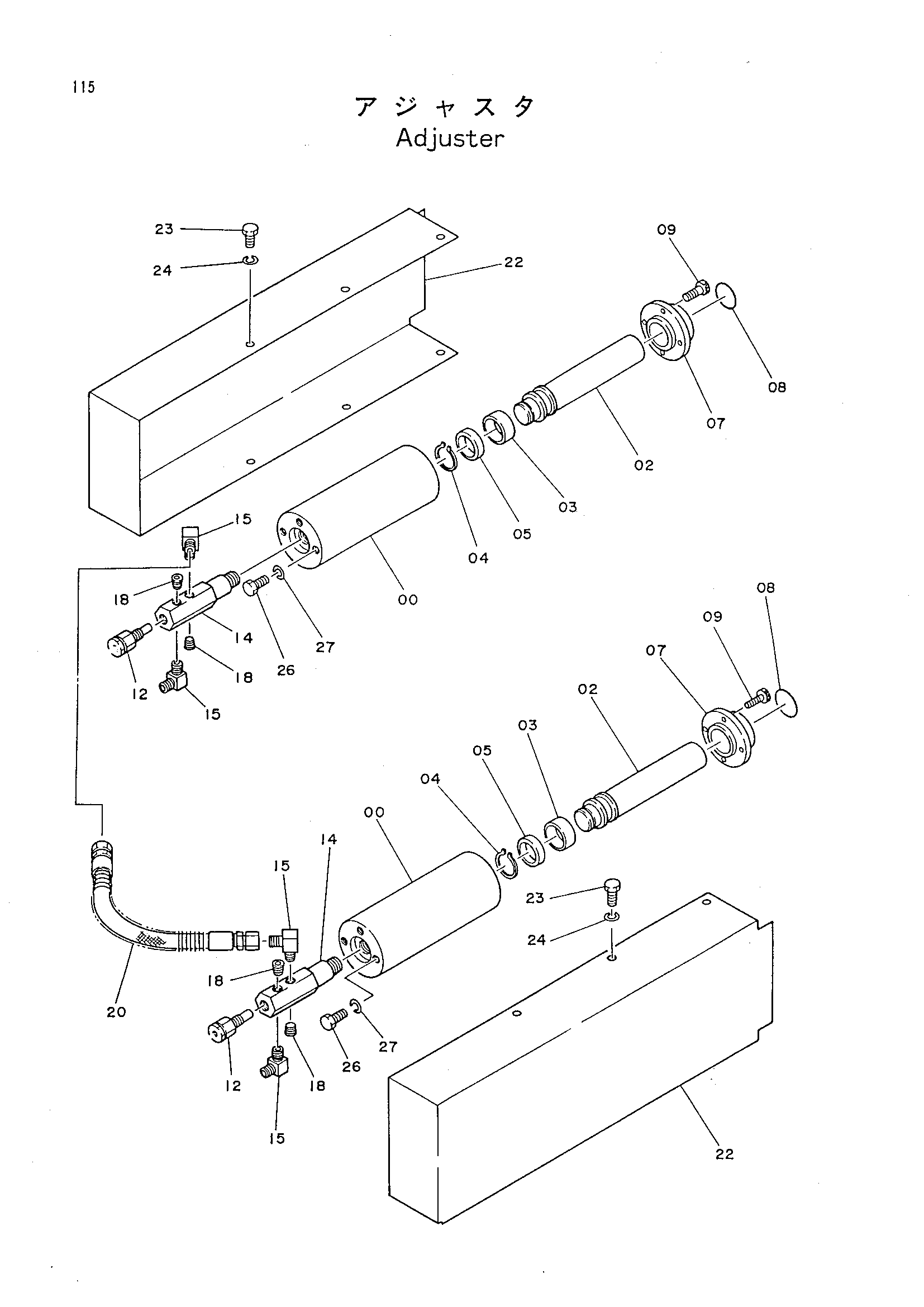

Заводская схема «Механизм натяжения» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9062242 | Механизм натяжения | 2 | |
| 00 | 3028106 | Гидроцилиндр | 2 |
| 02 | 3026289 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A812045 | Уплотнительное кольцо | 2 |
| 09 | M340828 | Болт с внутренним шестигранником | 8 |
| 12 | 4255055 | Клапан | 2 |
| 14 | 4322619 | Разъём | 2 |
| 15 | 94-1401 | Угловой штуцер | 4 |
| 18 | 94-2011 | Пробка | 4 |
| 20 | 4175939 | Шланг | 1 |
| 22 | 3028822 | Крышка | 2 |
| 23 | J901020 | Болт | 6 |
| 24 | A590910 | Пружинная шайба | 6 |
| 26 | J901240 | Болт | 6 |
| 27 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
