Подъёмный механизм трубопроводы — HITACHI KH180-3

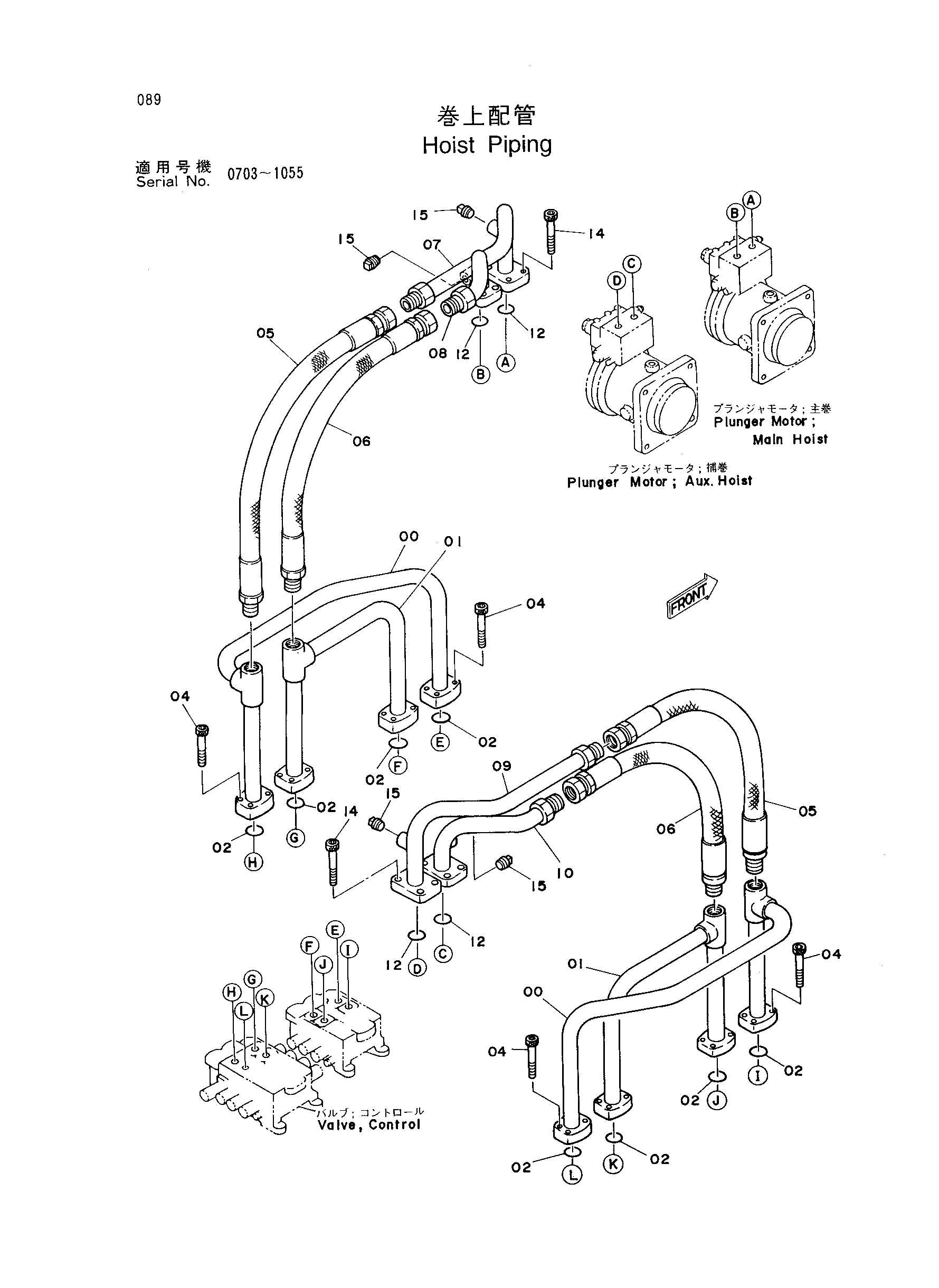

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8026237 | Трубка | 2 |
| 00 | 8030335 | Трубка | 2 |
| 01 | 9717777 | Трубка | 2 |
| 01 | 9720895 | Трубка | 2 |
| 02 | A811035 | Уплотнительное кольцо | 8 |
| 04 | M341036 | Болт с внутренним шестигранником | 32 |
| 05 | 4115337 | Шланг | 2 |
| 06 | 4131844 | Шланг | 2 |
| 07 | 8026238 | Трубка | 1 |
| 08 | 8026239 | Трубка | 1 |
| 09 | 8026240 | Трубка | 1 |
| 10 | 8026241 | Трубка | 1 |
| 12 | A811040 | Уплотнительное кольцо | 4 |
| 14 | M351236 | Болт с внутренним шестигранником | 16 |
| 15 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
