Верхний стрела (укороченный стрела) — HITACHI KH180-3

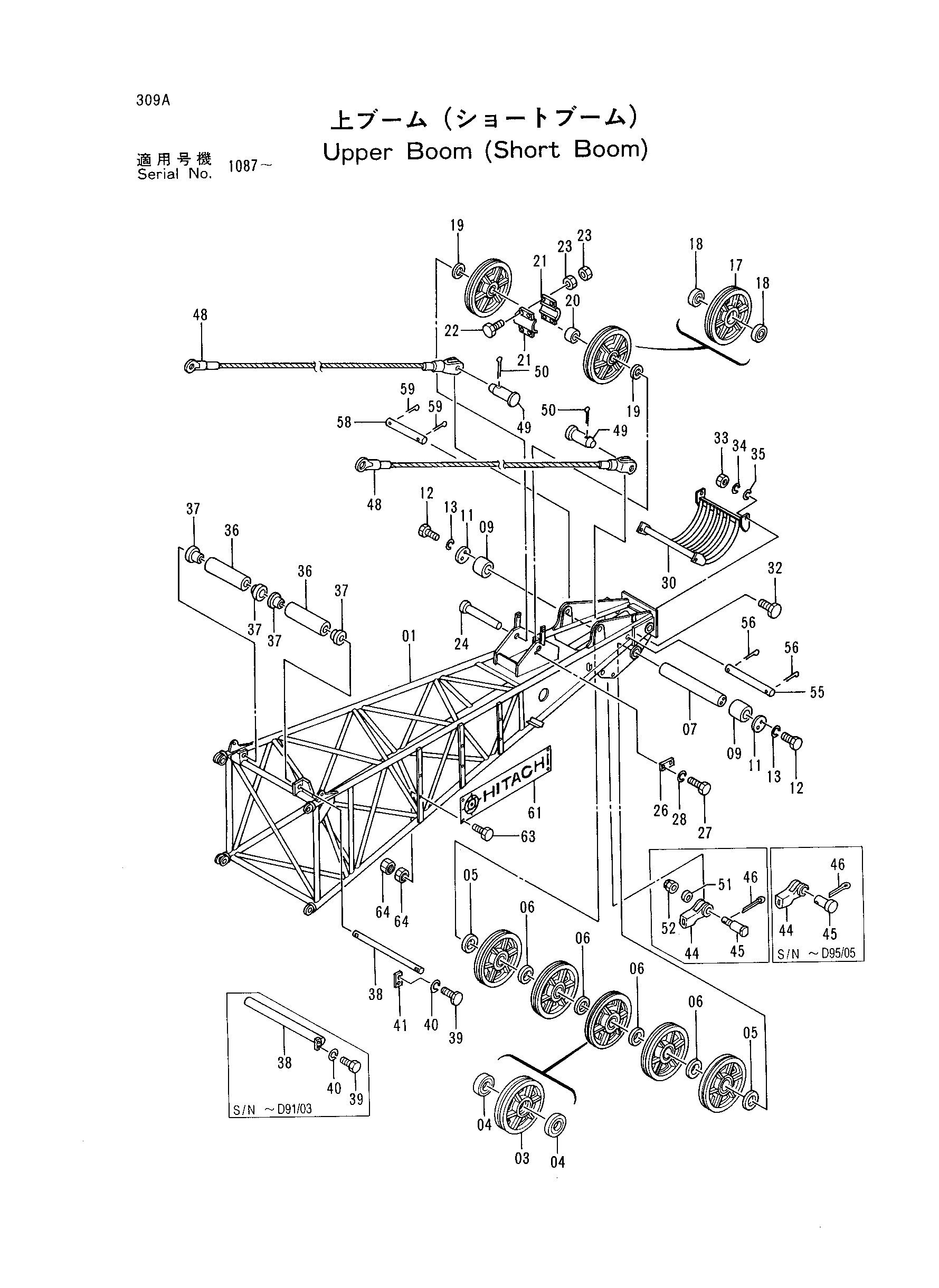

Заводская схема «Верхний стрела (укороченный стрела)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5002458	Стрела верхний	1
03	3025749	Канатный блок	5
04	971655	Шариковый подшипник	10
05	438023	Проставка	2
06	442617	Проставка	4
07	3021688	Мост	1
09	4060711	Проставка	2
11	431768	Фиксатор	2
12	J901635	Болт	4
13	A590916	Пружинная шайба	4
17	3016414	Канатный блок	2
18	4014636	Шариковый подшипник	4
19	4015297	Проставка	2
20	4084147	Проставка	1
21	9710517	Проставка разрезной	2
22	J901040	Болт	4
23	J950010	Гайка	8
24	4157445	Мост	1
26	X4246	Стопорная пластина	1
27	J901225	Болт	2
28	A590912	Пружинная шайба	2
30	7021752	Направляющая каната	1
32	J932050	Болт	4
33	J951020	Гайка	4
34	A590920	Пружинная шайба	4
35	A590120	Плоская шайба	4
36	4142689	Ролик	2
37	4142688	Втулка	4
38	9717873	Мост	1
38	4287460	Мост	1
39	J900814	Болт	2
39	J901220	Болт	4
40	A590908	Пружинная шайба	2
40	A590912	Пружинная шайба	4
41	4287461	Стопорная пластина	2
44	3002037	Разъём канат	1
45	431983	Палец	1
45	4360239	Палец	1
46	A768071	Шплинт	1
46	A766063	Шплинт	1
48	8045376	Канат подвесной	2
49	431756	Палец	2
50	A761080	Шплинт	2
51	4114408	Шайба	1
52	4137247	Корончатая гайка	1
55	4157543	Палец	1
56	A768050	Шплинт	2
58	4157542	Палец	1
59	A765050	Шплинт	2
61	4235947	Информационный пластина	2
63	J901025	Болт	12
64	J950010	Гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
