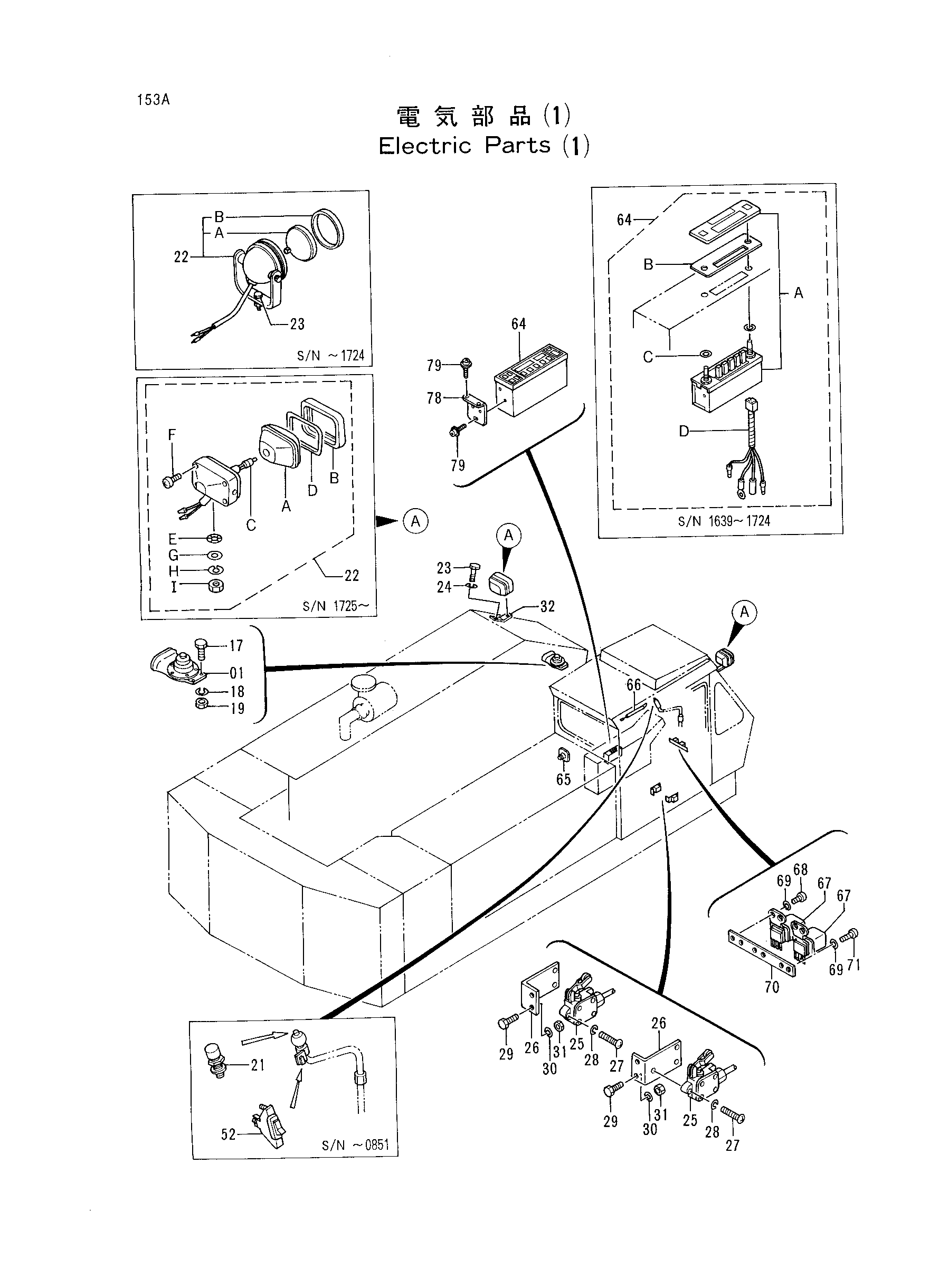

Электрооборудование (1) — HITACHI KH180-3

Заводская схема «Электрооборудование (1)» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4505524	Звуковой сигнал	1
17	J900825	Болт	2
18	A590908	Пружинная шайба	2
19	M500807	Гайка	2
21	487086	Выключатель пусхбут. (звуковой сигнал)	1
22	214771 замена: 4336570	Фонарь	2
22	214771 замена: 4236685	Фонарь	2
22	214771 замена: J901425	Фонарь	2
22	214771 замена: A590914	Фонарь	2
22A	214770	Лампа	1
22B	4053982	Лента	1
22	4336570	Фара	2
22A	4326801	Ленс блок	1
22B	4326802	Рама	1
22C	4307025	Лампа	1
22D	4326803	Прокладка	1
22E	4307026	Шайба	1
22F	4307027	Винт	1
22G	A590114	Шайба	1
22H	A590914	Пружинная шайба	1
22I	J952014	Гайка	1
23	J901425	Болт	1
24	A590914	Пружинная шайба	1
25	4142272 замена: 4269325	Выключатель микро	2
25	4142272	Выключатель микро	2
25	4142272	Выключатель микро	2
25	4269325	Выключатель микро	2
25	4269325	Выключатель микро	2
25	4269325	Выключатель микро	2
25	4269325	Выключатель микро	2
26	4139955	Кронштейн	2
27	M430625	Винт	6
28	A590906	Пружинная шайба	6
29	J901025	Болт	4
30	A590910	Пружинная шайба	4
31	J950010	Гайка	4
32	4236685	Кронштейн	1
52	4141268	Выключатель	1
52	4114360	Выключатель	1
64	4043976 замена: 9126259	Радио	1
64	9126259	Радио в сборе	1
64A	4335726	Радио	1
64B	4335462	Пластина	1
64C	A590110	Плоская шайба	2
64D	4325468	Жгут проводов	1
64	4252571 замена: 4330320	Радио	1
64	4330320	Радио	1
65	4121152 замена: 4361657	Динамик	1
65	4361657	Динамик	1
66	4159984	Антенна	1
67	4149142	Реле (поворот тормоз)	2
68	M430508	Винт	4
69	A590905	Пружинная шайба	6
70	4195781	Кронштейн	1
71	M430513	Винт	2
78	9742785	Кронштейн	2
79	J680510	Винт с шайбой	8
