Электрооборудование — HITACHI KH180-3

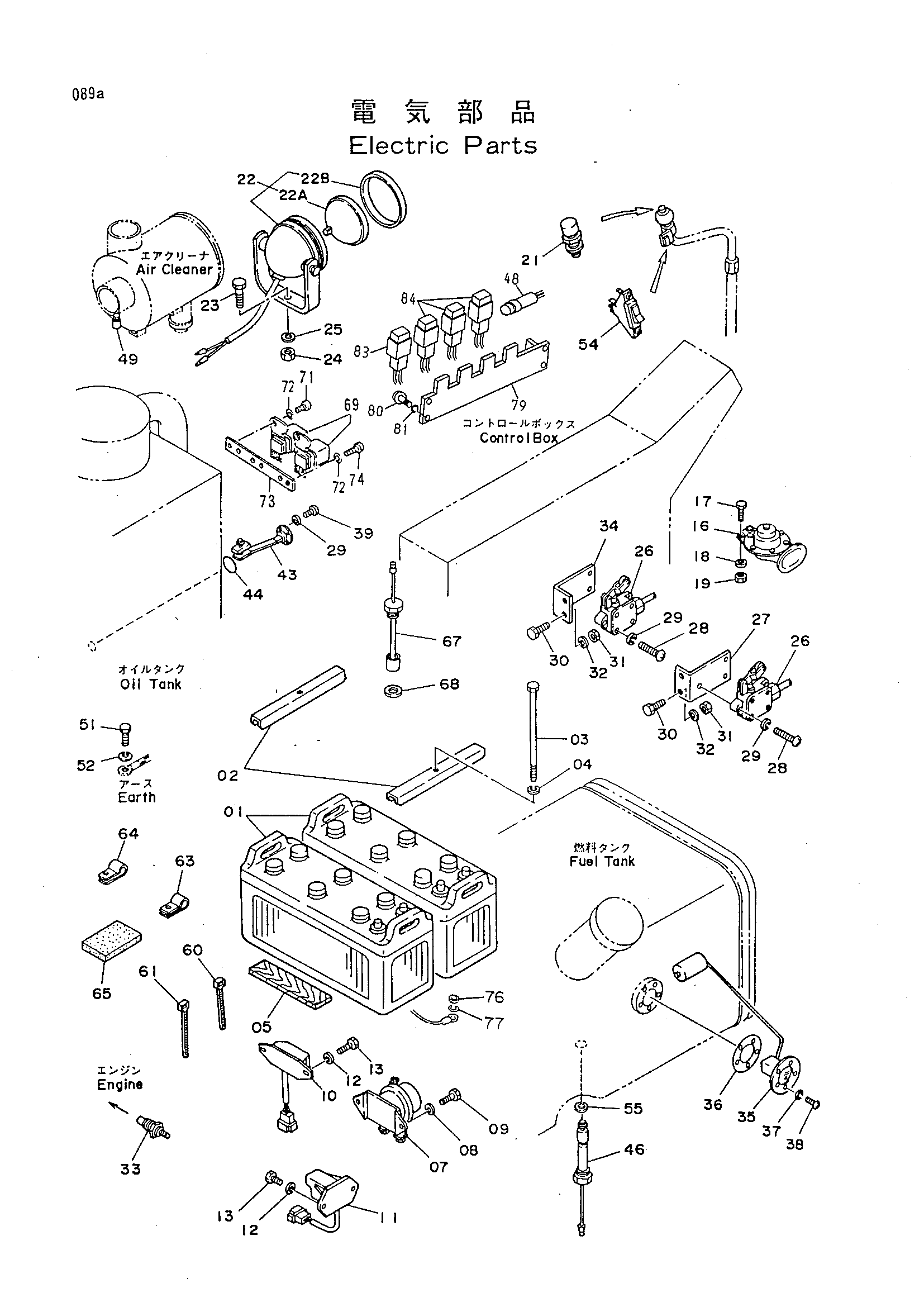

Заводская схема «Электрооборудование» для HITACHI KH180-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4303543 | Аккумулятор | 2 |
| 02 | 4130122 | Фиксатор | 2 |
| 03 | 499831 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 07 | 4031771 | Реле аккумулятор | 1 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J900825 | Болт | 2 |
| 10 | A590108 | Шайба | 2 |
| 11 | 4180191 | Реле сафтй | 1 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | J900616 | Болт | 2 |
| 16 | 4122306 | Звуковой сигнал | 1 |
| 17 | J900825 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | M500807 | Гайка | 2 |
| 21 | 487086 | Выключатель пусхбут. | 1 |
| 22 | 4123351 | Фара | 2 |
| 22A | 214770 | Фонарь | 1 |
| 22B | 4053982 | Лента | 1 |
| 23 | J901435 | Болт | 2 |
| 24 | J950014 | Гайка | 2 |
| 25 | A590914 | Пружинная шайба | 2 |
| 26 | 4177841 | Выключатель микро | 2 |
| 27 | 4179633 | Кронштейн | 1 |
| 28 | M430616 | Винт | 6 |
| 29 | A590906 | Пружинная шайба | 8 |
| 30 | J901025 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | J950010 | Гайка | 4 |
| 33 | 4030594 | Блок (датчик TH | 1 |
| 34 | 4179634 | Кронштейн | 1 |
| 35 | 4142271 | Флоат (указатель FU | 1 |
| 36 | 4504289 | Манжета | 1 |
| 37 | A590905 | Пружинная шайба | 5 |
| 38 | M430510 | Винт | 5 |
| 39 | M430616 | Винт | 8 |
| 40 | 4179037 | Зуммер | 1 |
| 43 | 4129942 | Выключатель уровень(OI | 1 |
| 44 | 4175173 | Уплотнительное кольцо | 1 |
| 46 | 4131643 | Выключатель уровень(FU | 1 |
| 49 | 4129906 | Индикатор (воздушный | 1 |
| 51 | J901025 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 54 | 4114360 | Выключатель | 1 |
| 55 | A890022 | Манжета | 1 |
| 48 | 4334519 | Предохранитель | 1 |
| 60 | 4055311 | Зажим | 20 |
| 61 | 4055312 | Зажим | 10 |
| 63 | 4000853 | Зажим трубка | 5 |
| 64 | 4000855 | Зажим трубка | 6 |
| 65 | 929037 | Пластина | 11 |
| 67 | 4150367 | Выключатель уровень (R | 1 |
| 68 | 4131721 | Манжета | 1 |
| 69 | 4251588 | Реле | 2 |
| 71 | M430508 | Винт | 2 |
| 72 | A590905 | Пружинная шайба | 4 |
| 73 | 4195781 | Кронштейн | 1 |
| 74 | M430513 | Винт | 2 |
| 76 | J950010 | Гайка | 1 |
| 77 | A590910 | Пружинная шайба | 1 |
| 79 | 8061352 | Кронштейн | 1 |
| 80 | M430410 | Винт | 4 |
| 81 | A590904 | Пружинная шайба | 4 |
| 83 | 4345478 | Фусибле-линк | 1 |
| 84 | 4315323 | Фусибле-линк | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH180-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
